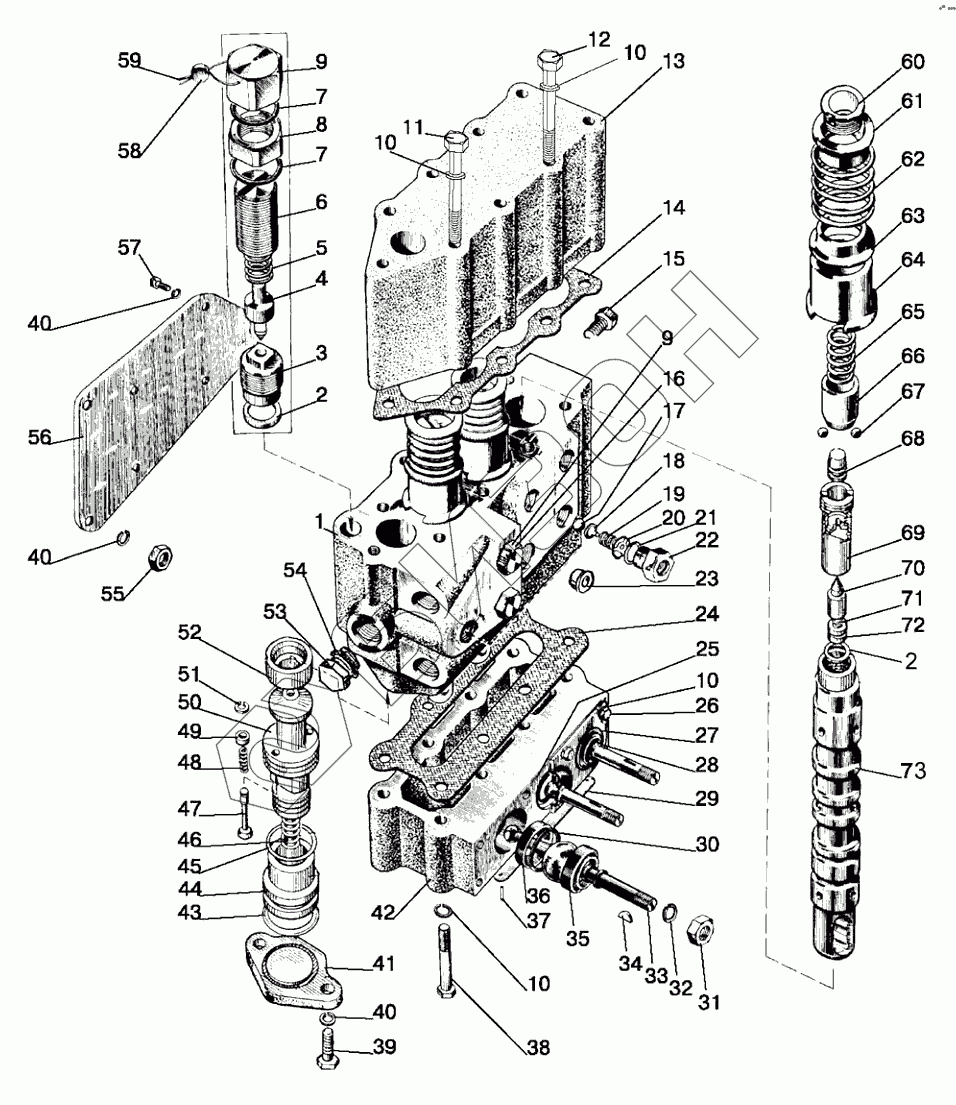

Графический каталог запасных частей к технике: МТЗ-80.1. Гидрораспределитель Р80
1
1
2
2
3
4
5
6
7
7
8
9
9
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р80-3/4-222-ЗГг | Р80-3/4-222-ЗГг | Гидрораспределитель |
Загрузка ...
|
|
| 1 | Р80-23.30.421 | Корпус |
Загрузка ...
|
|
| 1 | Р80-23.30.421-01 | Корпус |
Загрузка ...
|
|
| 2 | Р75-В-028-А | Прокладка |
Загрузка ...
|
|
| 3 | Р80-23.20.063 | Гнездо |
Загрузка ...
|
|
| 4 | МКПВ-16/ЗФ-101 | Игла |
Загрузка ...
|
|
| 5 | МКПВ-16/ЗФ-104 | Пружина |
Загрузка ...
|
|
| 6 | Р80-049Б | Винт регулировочный |
Загрузка ...
|
|
| 7 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 8 | Р75-058-Б | Гайка |
Загрузка ...
|
|
| 9 | Р75-051-В | Колпачок |
Загрузка ...
|
|
| 10 | ШП8 | Шайба |
Загрузка ...
|
|
| 11 | М8х110 | Болт |
Загрузка ...
|
|
| 12 | М8х100 | Болт |
Загрузка ...
|
|
| 13 | Р80-23.20.123 | Крышка |
Загрузка ...
|
|
| 13 | Р80-23.20.123-Б | Крышка нижняя |
Загрузка ...
|
|
| 14 | Р40/75-0708039-Б | Прокладка |
Загрузка ...
|
|
| 15 | КГ1/4 | Пробка |
Загрузка ...
|
|
| 16 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 17 | 14,288 | Шарик |
Загрузка ...
|
|
| 18 | Р80-23.20.007 | Направляющая |
Загрузка ...
|
|
| 19 | Р80-23.20.002 | Пружина |
Загрузка ...
|
|
| 20 | Р80-23.20.003 | Шайба |
Загрузка ...
|
|
| 21 | 024-028-25-2-2 | Кольцо |
Загрузка ...
|
|
| 22 | Р80-23.20.004 | Переходник |
Загрузка ...
|
|
| 23 | Р75-090А | Заглушка (технологическая) |
Загрузка ...
|
|
| 24 | Р75-3-038 | Прокладка |
Загрузка ...
|
|
| 25 | Р75-3-057 | Пластина колец |
Загрузка ...
|
|
| 26 | M8x20 | Болт |
Загрузка ...
|
|
| 27 | Р75-3-055-Б | Пластина пыльника |
Загрузка ...
|
|
| 28 | Р75-056М | Пыльник |
Загрузка ...
|
|
| 29 | Р80-23.20.353-Г1 | Табличка |
Загрузка ...
|
|
| 30 | 028-033-30-2-2 | Кольцо |
Загрузка ...
|
|
| 31 | М12x1,25 | Гайка |
Загрузка ...
|
|
| 32 | ШП12 | Шайба |
Загрузка ...
|
|
| 33 | Р75-054-Б | Рычаг |
Загрузка ...
|
|
| 34 | 3x6,5 | Шпонка |
Загрузка ...
|
|
| 35 | Р80-23.20.065 | Кольцо |
Загрузка ...
|
|
| 36 | Р80-23.20.064 | Кольцо |
Загрузка ...
|
|
| 37 | 2x6 | Заклепка |
Загрузка ...
|
|
| 38 | M8x55 | Болт |
Загрузка ...
|
|
| 39 | M10x25 | Болт |
Загрузка ...
|
|
| 40 | ШП10 | Шайба |
Загрузка ...
|
|
| 41 | Р80-23,20.071Б | Упор |
Загрузка ...
|
|
| 42 | Р80-23.20.022 | Крышка |
Загрузка ...
|
|
| 42 | Р80-23.20.022-А | Крышка верхняя |
Загрузка ...
|
|
| 43 | 032-037-30-2-2 | Кольцо |
Загрузка ...
|
|
| 44 | Р80-23.30.073 | Направляющая |
Загрузка ...
|
|
| 45 | 025-030-30-2-3 | Кольцо |
Загрузка ...
|
|
| 46 | Р75-072 | Пружина |
Загрузка ...
|
|
| 46 | Р80-23Р.20.072 | Пружина |
Загрузка ...
|
|
| 47 | Р75-ВЗВР-081-А | Клапан |
Загрузка ...
|
|
| 48 | Р75-ВЗВР-082 | Пружина |
Загрузка ...
|
|
| 49 | Р80-23Р.20.085 | Шайба |
Загрузка ...
|
|
| 50 | Р80-23.20.041 | Клапан переливной |
Загрузка ...
|
|
| 50 | Р80-23Р.20.084 | Клапан переливной |
Загрузка ...
|
|
| 51 | ШП1,6 | Шайба |
Загрузка ...
|
|
| 52 | Р80-23.20.043 | Гнездо |
Загрузка ...
|
|
| 53 | 85-4608021-Б | Пробка |
Загрузка ...
|
|
| 54 | 025-029-25-2-2 | Кольцо |
Загрузка ...
|
|
| 55 | М10 | Гайка |
Загрузка ...
|
|
| 56 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 57 | M10x20 | Болт |
Загрузка ...
|
|
| 58 | Р40/75-0808076 | Пломба |
Загрузка ...
|
|
| 59 | 1,0x100 | Проволока |
Загрузка ...
|
|
| 60 | Р80-23.20.137 | Пробка |
Загрузка ...
|
|
| 61 | Р75-033 | Стакан нижний |
Загрузка ...
|
|
| 62 | Р80-23.20.035 | Пружина |
Загрузка ...
|
|
| 63 | Р75-034 | Стакан верхний |
Загрузка ...
|
|
| 64 | Р80-23.20.031 | Обойма |
Загрузка ...
|
|
| 65 | Р75-В-032 | Пружина |
Загрузка ...
|
|
| 66 | Р75-В-029 | Втулка |
Загрузка ...
|
|
| 67 | 6,35-100 | Шарик |
Загрузка ...
|
|
| 68 | Р80-23.20-025 | Бустер |
Загрузка ...
|
|
| 69 | Р80.23.20.046-Б | Гильза |
Загрузка ...
|
|
| 70 | Р80-23.20.045 | Плунжер |
Загрузка ...
|
|
| 71 | Р80-23.20.036 | Пружина |
Загрузка ...
|
|
| 72 | Р80-23.20.027 | Гнездо |
Загрузка ...
|
|
| 73 | Р80-23.20.224 | Золотник |
Загрузка ...
|
|
| 73 | Р80-23.20.030 | Золотник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
