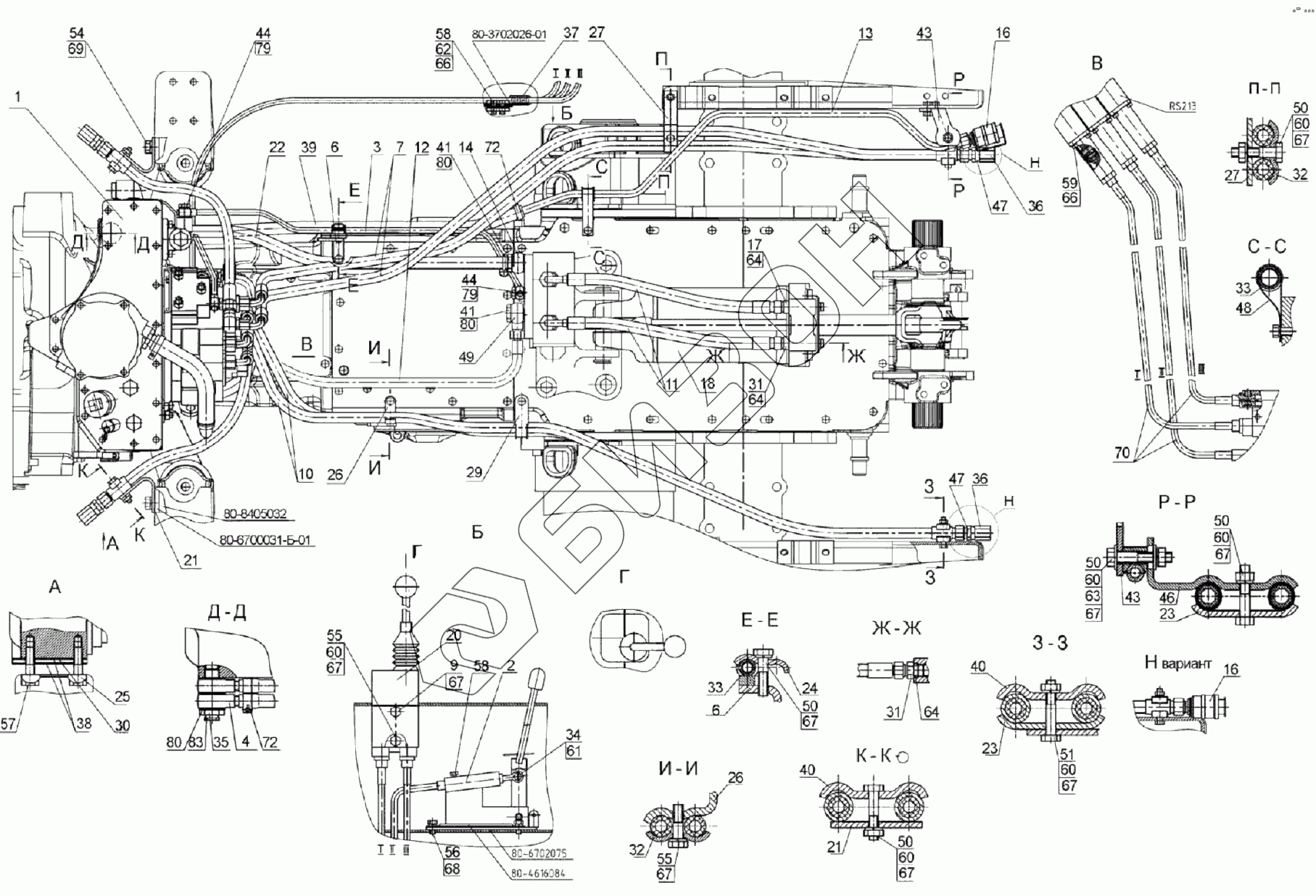

Графический каталог запасных частей к технике: МТЗ-80.1. Гидросистема 952-4600010
RS213
80-8405032
70-6702075
80-6700031-Б-01
1
2
3
4
6
6
7
9
10
11
12
13
14
16
16
16
16
16
17
18
18
20
21
21
22
23
23
23
24
25
26
26
27
27
29
30
31
31
32
32
32
33
33
34
35
36
36
36
37
38
39
40
40
41
41
43
43
44
44
46
47
47
47
48
49
50
50
50
50
50
50
51
54
55
55
56
58
58
59
60
60
60
60
60
60
60
61
62
63
64
64
64
66
66
67
67
67
67
67
67
67
67
67
67
68
69
70
70
72
72
79
79
79
80
80
80
80
80
80
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 952-4600010 | 952-4600010 | Гидросистема |
Загрузка ...
|
|
| RS213 | RS213 | Гидрораспределитель |
Загрузка ...
|
|
| 80-8405032 | 80-8405032 | Кронштейн |
Загрузка ...
|
|
| 70-6702075 | 70-6702075 | Накладка пола левая |
Загрузка ...
|
|
| 80-6700031-Б-01 | 80-6700031-Б-01 | Кронштейн правый |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | 952-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 2 | С90-4607100 | Управление |
Загрузка ...
|
|
| 3 | 80-4607200 | Труба |
Загрузка ...
|
|
| 4 | С80-4607380 | Труба |
Загрузка ...
|
|
| 6 | 70-4607270-А | Кронштейн |
Загрузка ...
|
|
| 7 | 4600.123 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 952-4607011-А | Болт |
Загрузка ...
|
|
| 10 | 4600.123 | Рукав высокого давления |
Загрузка ...
|
|
| 11 | 4600.132 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 4600.126 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 14 | 1221-3407090 | Маслопровод |
Загрузка ...
|
|
| 16 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 16 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 16 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 16 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 17 | Н.036.65.000-А2-06 | Клапан замедлительный |
Загрузка ...
|
|
| 18 | Ц110х200-3 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | Ц100х200-3 | Цилиндр |
Загрузка ...
|
|
| 20 | ТАИС.303654.001 | Джойстик |
Загрузка ...
|
|
| 21 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 22 | Д80-4607063 | Шланг |
Загрузка ...
|
|
| 23 | 70-4607156 | Планка |
Загрузка ...
|
|
| 23 | 70-4607156 | Планка |
Загрузка ...
|
|
| 24 | 70-4607161-А | Планка |
Загрузка ...
|
|
| 25 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 26 | 70-4607178 | Кронштейн |
Загрузка ...
|
|
| 27 | 80В-4607209 | Кронштейн |
Загрузка ...
|
|
| 29 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 30 | 70-4608072 | Пластина |
Загрузка ...
|
|
| 31 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 32 | 70-3407146 | Планка |
Загрузка ...
|
|
| 32 | 70-3407146 | Планка |
Загрузка ...
|
|
| 33 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 34 | С90-4607026 | Винт |
Загрузка ...
|
|
| 35 | 80-4607455 | Болт |
Загрузка ...
|
|
| 36 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 36 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 37 | С90-4607107-Б | Пластина |
Загрузка ...
|
|
| 38 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 39 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 40 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 41 | 40-4607032 | Болт |
Загрузка ...
|
|
| 43 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 44 | Д18-051 | Болт |
Загрузка ...
|
|
| 46 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 47 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 47 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 48 | 70-1405112 | Хомутик |
Загрузка ...
|
|
| 49 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 50 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 54 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М10-6gх18.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 59 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 60 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 60 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 62 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 63 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 64 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | 6Т | Шайба |
Загрузка ...
|
|
| 67 | 8Т | Шайба |
Загрузка ...
|
|
| 67 | 8Т | Шайба |
Загрузка ...
|
|
| 68 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 69 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 70 | 100.М435Г2.01534 | Трос |
Загрузка ...
|
|
| 70 | 132-001 | Трос |
Загрузка ...
|
|
| 72 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 79 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 79 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 80 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 80 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 80 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
|
| 80 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 83 | КГ1/4.А12.019 | Пробка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
