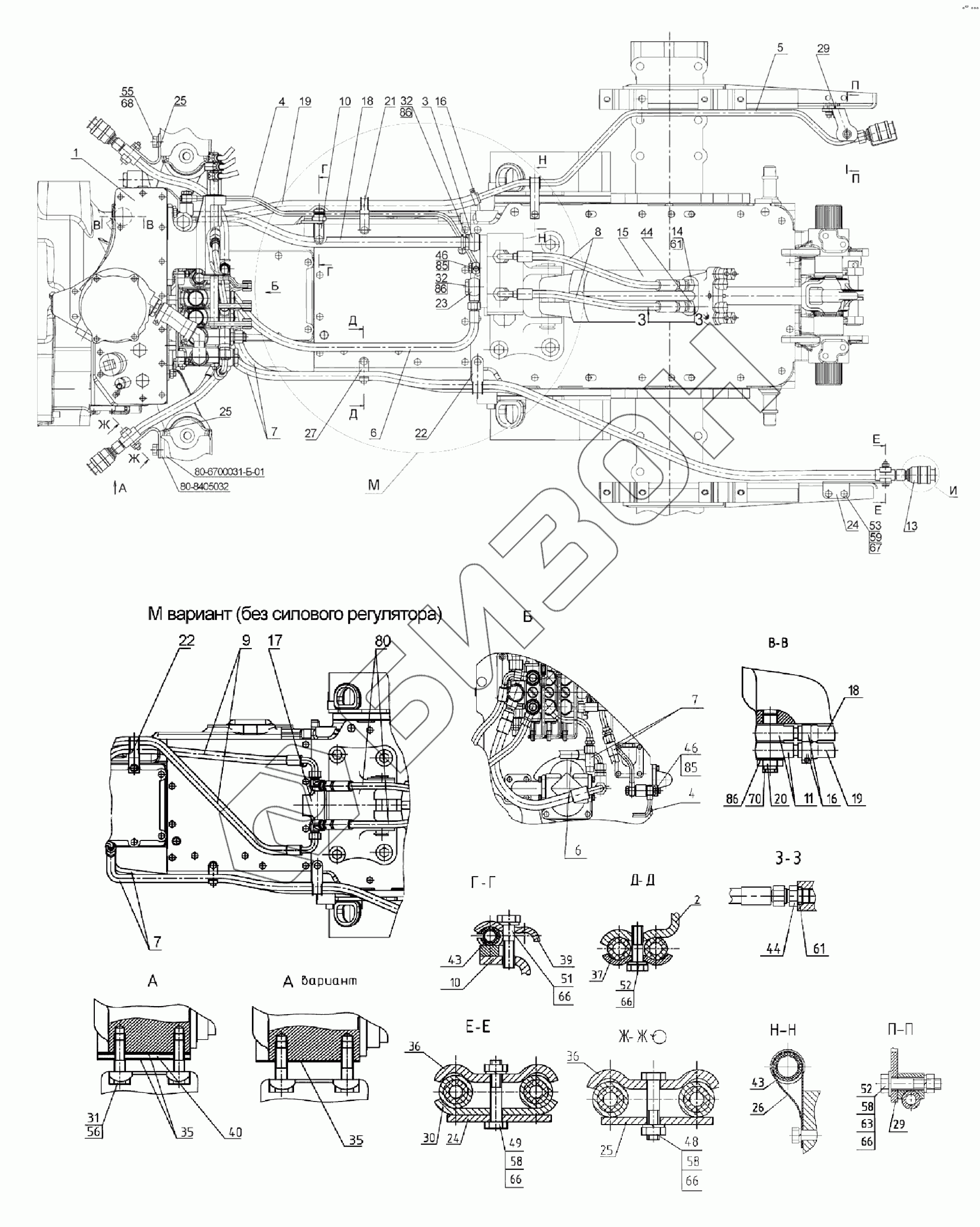

Графический каталог запасных частей к технике: МТЗ-80.1. Гидросистема Р90-4600010
80-8405032
80-6700031-Б-01
1
3
4
4
5
6
6
7
7
7
8
9
10
10
11
13
13
13
13
14
15
15
16
16
17
18
18
19
19
20
21
22
22
22
23
24
24
25
25
25
27
29
29
30
31
32
32
35
35
36
36
39
40
43
43
44
44
46
46
48
49
51
52
52
52
53
55
56
58
58
58
58
59
61
61
66
66
66
66
66
66
67
68
70
80
85
85
85
86
86
86
86
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р90-4600010 | Р90-4600010 | Гидросистема |
Загрузка ...
|
|
| 80-8405032 | 80-8405032 | Кронштейн |
Загрузка ...
|
|
| 80-6700031-Б-01 | 80-6700031-Б-01 | Кронштейн правый |
Загрузка ...
|
|
| НР10-4МХ0041А0 | НР10-4МХ0041А0 | Штекер |
Загрузка ...
|
|
| М036.50Б.20 | М036.50Б.20 | Корпус |
Загрузка ...
|
|
| 1 | Р85-4600015-01 | Корпус гидросистемы |
Загрузка ...
|
|
| 3 | 1221-3407090 | Маслопровод |
Загрузка ...
|
|
| 4 | 80-4607200 | Труба |
Загрузка ...
|
|
| 5 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 6 | 4600.126 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 4600.123 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | 4600.132 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 4600.126 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | 70-4607270-А | Кронштейн |
Загрузка ...
|
|
| 11 | С80-4607380 | Труба |
Загрузка ...
|
|
| 13 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 13 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 13 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 13 | НР10-3МХ0041А0 | Муфта |
Загрузка ...
|
|
| 14 | Н.036.65.000-А2-06 | Клапан замедлительный |
Загрузка ...
|
|
| 15 | Ц110х200-3 | Гидроцилиндр |
Загрузка ...
|
|
| 15 | Ц100х200-3 | Цилиндр |
Загрузка ...
|
|
| 16 | ХС-21 | Хомут |
Загрузка ...
|
|
| 17 | 80-4607050 | Кронштейн |
Загрузка ...
|
|
| 18 | Д80-4607063 | Шланг |
Загрузка ...
|
|
| 19 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 20 | 80-4607455 | Болт |
Загрузка ...
|
|
| 21 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 23 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 24 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 25 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 27 | 70-4607178 | Кронштейн |
Загрузка ...
|
|
| 29 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 30 | 70-4607156 | Планка |
Загрузка ...
|
|
| 31 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 32 | 40-4607032 | Болт |
Загрузка ...
|
|
| 35 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 36 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 39 | 70-4607161-А | Планка |
Загрузка ...
|
|
| 40 | 70-4608072 | Пластина |
Загрузка ...
|
|
| 43 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 44 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 46 | Д18-051 | Болт |
Загрузка ...
|
|
| 48 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 51 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 53 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 55 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | М14х1,5-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 58 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 59 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 61 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 66 | 8Т | Шайба |
Загрузка ...
|
|
| 66 | 8Т | Шайба |
Загрузка ...
|
|
| 67 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 68 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 70 | КГ1/4.А12.019 | Пробка |
Загрузка ...
|
|
| 80 | 4600.035 | Рукав высокого давления |
Загрузка ...
|
|
| 85 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 85 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 86 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 86 | 4600.20 | Шайба РМ1/2 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
