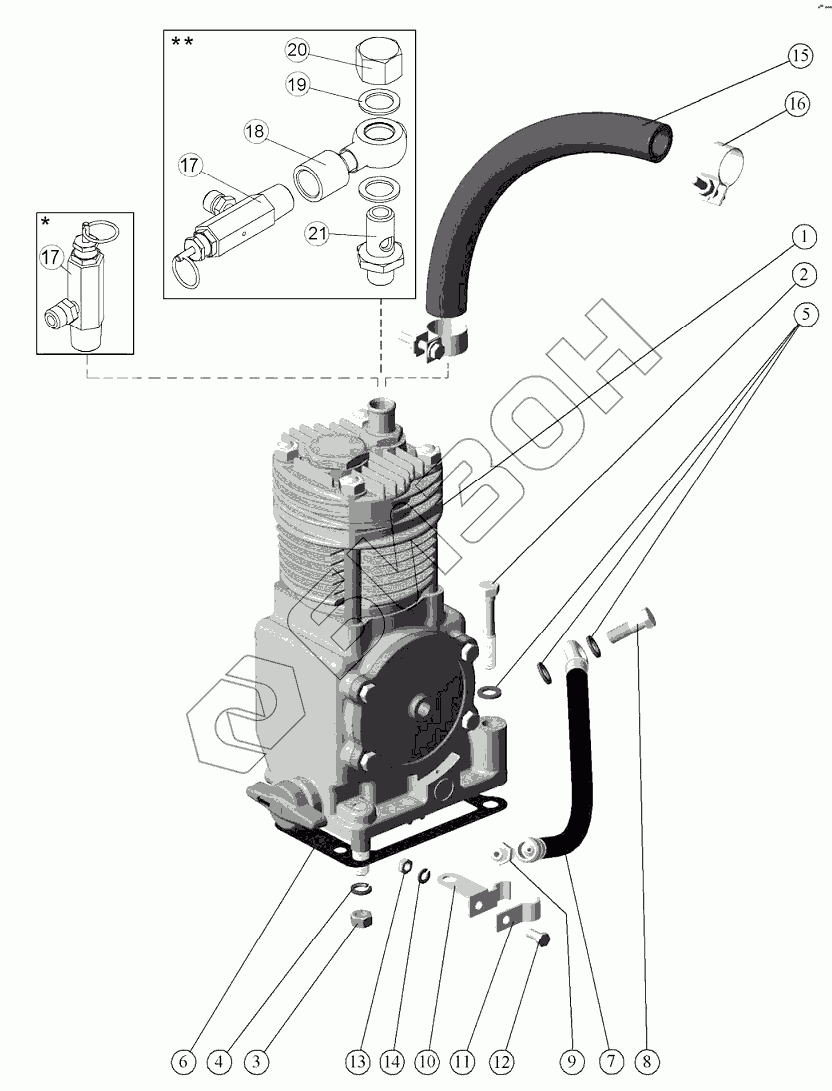

Графический каталог запасных частей к технике: МТЗ-80.1. Компрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали Цена
240-3509030-A 240-3509030-A Установка пневмокомпрессора
Загрузка ...
1 А29.05.000-Б3А Пневмокомпрессор
Загрузка ...
2 М10-6gх45 Болт
Загрузка ...
3 М10-6Н Гайка
Загрузка ...
4 1065Г06 Шайба
Загрузка ...
5 36-1104788 Прокладка
Загрузка ...
6 240-3509037-А Прокладка
Загрузка ...
7 240-3509150 Маслопровод
Загрузка ...
8 36-1104787 Болт
Загрузка ...
9 240-3509232 Штуцер
Загрузка ...
10 240-3509158 Хомут
Загрузка ...
11 240-3509159 Скоба
Загрузка ...
12 М6-6gх16 Болт
Загрузка ...
13 М6-6Н Гайка
Загрузка ...
14 665Г06 Шайба
Загрузка ...
15 РД18-29-300-1,3 Рукав-деталь
Загрузка ...
16 ХС-26.019 Хомут
Загрузка ...
17 80-3509010 Клапан
Загрузка ...
18 920-3509020 Угольник
Загрузка ...
19 40-4607038-А Шайба
Загрузка ...
20 1025-3506623 Гайка
Загрузка ...
21 1025-3506622 Штуцер
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
