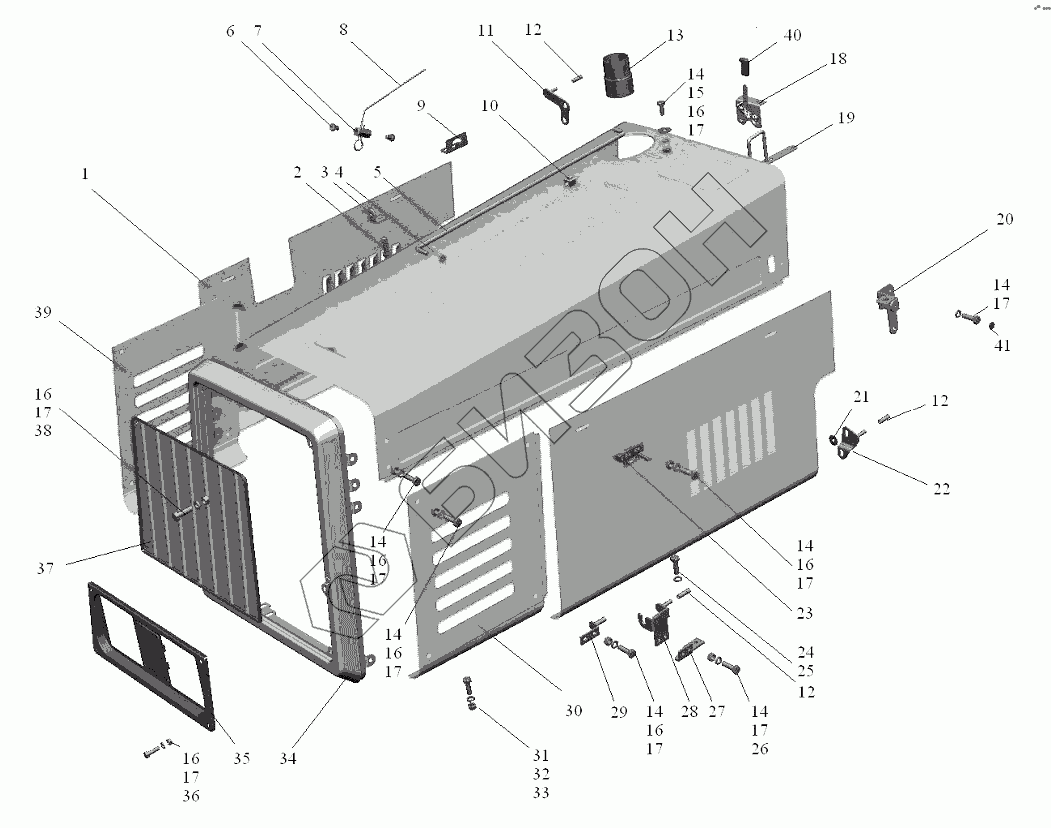

Графический каталог запасных частей к технике: МТЗ-80.1. Облицовка радиатора. Капот
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
14
14
14
14
14
14
14
15
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 90-8400005-01 | 90-8400005-01 | Облицовка |
Загрузка ...
|
|
| 90-8400005 | 90-8400005 | Облицовка |
Загрузка ...
|
|
| 1 | 90-8402320 | Боковина правая |
Загрузка ...
|
|
| 2 | М8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 70-6702111 | Угольник |
Загрузка ...
|
|
| 4 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 5 | 90-8400070 | Тяга |
Загрузка ...
|
|
| 6 | В.М5-6gх12.58.019 | Винт |
Загрузка ...
|
|
| 7 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 8 | Трос | Трос |
Загрузка ...
|
|
| 9 | 90-8400012-Б | Кронштейн |
Загрузка ...
|
|
| 10 | 90-8400021 | Зажим |
Загрузка ...
|
|
| 11 | 90-8401065 | Опора |
Загрузка ...
|
|
| 12 | 90-8400056-01 | Втулка |
Загрузка ...
|
|
| 13 | 800-1109002 | Переходник |
Загрузка ...
|
|
| 14 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 17 | 6Т | Шайба |
Загрузка ...
|
|
| 18 | 80-8402410 | Замок |
Загрузка ...
|
|
| 19 | 90-8402420-Б | Скоба |
Загрузка ...
|
|
| 20 | 90-8401040 | Кронштейн левый |
Загрузка ...
|
|
| 21 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 90-8401060-Б | Опора |
Загрузка ...
|
|
| 23 | 90-8402410 | Замок левый |
Загрузка ...
|
|
| 24 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 6Т | Шайба |
Загрузка ...
|
|
| 26 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 27 | 90-8401031 | Кронштейн левый |
Загрузка ...
|
|
| 28 | 90-8402050 | Трос |
Загрузка ...
|
|
| 28 | 90-8402055 | Кронштейн |
Загрузка ...
|
|
| 29 | 90-8402075 | Фиксатор |
Загрузка ...
|
|
| 30 | 90-8402025 | Боковина |
Загрузка ...
|
|
| 31 | М10-6gх25.88.35.19 | Болт |
Загрузка ...
|
|
| 32 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 33 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 34 | 90-8402030 | Рамка |
Загрузка ...
|
|
| 35 | 90-8401080 | Решетка |
Загрузка ...
|
|
| 36 | 6Т | Шайба |
Загрузка ...
|
|
| 37 | 90-8401120 | Решетка |
Загрузка ...
|
|
| 38 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 90-8402025-03 | Боковина правая |
Загрузка ...
|
|
| 40 | 80-6105056 | Рукоятка |
Загрузка ...
|
|
| 41 | 500А-8407096 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
