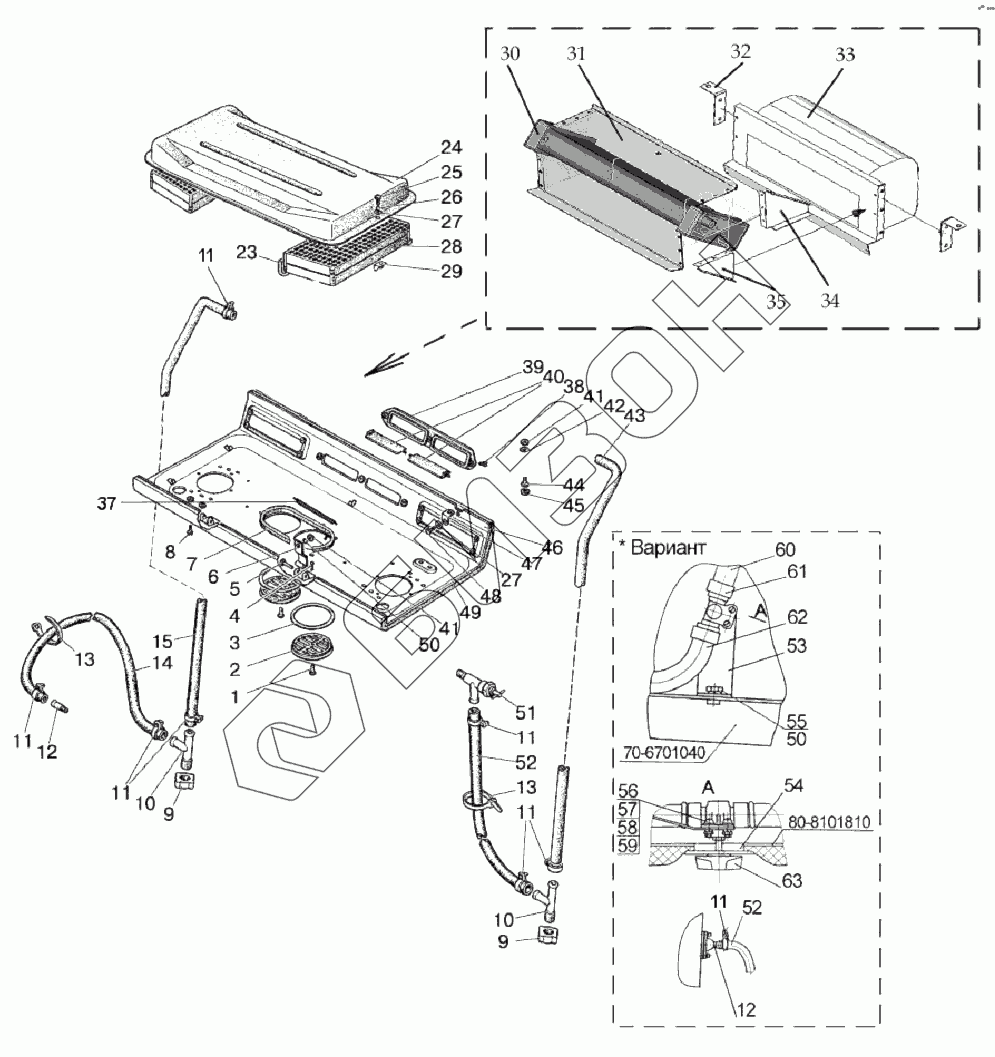

Графический каталог запасных частей к технике: МТЗ-80.1. Отопитель (вариант)
80-8101810
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
11
11
11
12
12
13
13
14
15
23
24
25
26
27
27
28
29
30
30
30
31
32
33
34
35
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
50
51
52
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-8101810 | 80-8101810 | Панель |
Загрузка ...
|
|
| 80-8101200 | 80-8101200 | Отопитель |
Загрузка ...
|
|
| 1522-8101100-01 | 1522-8101100-01 | Отопитель-вентилятор |
Загрузка ...
|
|
| 80-8101830 | 80-8101830 | Арматура отопителя |
Загрузка ...
|
|
| 1 | 6х18 | Палец |
Загрузка ...
|
|
| 2 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 3 | 80-8100013 | Накладка |
Загрузка ...
|
|
| 4 | 2х12.019 | Шплинт |
Загрузка ...
|
|
| 5 | 50-8400031 | Ось |
Загрузка ...
|
|
| 6 | 80-8100048 | Петля |
Загрузка ...
|
|
| 7 | 80-8101714-07 | Уплотнитель |
Загрузка ...
|
|
| 8 | В.М6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 9 | 80-8100052 | Пробка |
Загрузка ...
|
|
| 10 | 80-8100051 | Тройник |
Загрузка ...
|
|
| 11 | XC-23 | Хомут |
Загрузка ...
|
|
| 12 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 13 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 14 | 80-8102015-02 | Шланг L=1840 мм |
Загрузка ...
|
|
| 15 | 80-8101015 | Шланг |
Загрузка ...
|
|
| 23 | 80-8101714-04 | Уплотнитель |
Загрузка ...
|
|
| 24 | 80-8101760 | Крышка |
Загрузка ...
|
|
| 25 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 6Т | Шайба |
Загрузка ...
|
|
| 27 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 28 | 80-8104070 | Фильтр |
Загрузка ...
|
|
| 29 | 80-8101820 | Подвеска |
Загрузка ...
|
|
| 30 | 1522-8101060 | Радиатор |
Загрузка ...
|
|
| 30 | 90-8101060 | Радиатор отопителя |
Загрузка ...
|
|
| 30 | 1522К.8101060 | Радиатор |
Загрузка ...
|
|
| 31 | 1522-8101104 | Крышка |
Загрузка ...
|
|
| 32 | 80-8101201 | Кронштейн |
Загрузка ...
|
|
| 33 | ЭВИ12-1О2 | Вентилятор |
Загрузка ...
|
|
| 34 | 1522-8101101 | Косынка |
Загрузка ...
|
|
| 35 | 1522-8101102 | Стенка |
Загрузка ...
|
|
| 37 | 80-8100014-01 | Стержень |
Загрузка ...
|
|
| 38 | В.М6-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 39 | 80-8100011-Б | Крышка |
Загрузка ...
|
|
| 40 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 41 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 42 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 43 | 80-8102015 | Шланг L=700 мм |
Загрузка ...
|
|
| 44 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | A30.04.017-01 | Колпачек |
Загрузка ...
|
|
| 46 | 80-8101810 | Панель |
Загрузка ...
|
|
| 46 | 80-8100100 | Панель |
Загрузка ...
|
|
| 47 | 70-6702111 | Угольник |
Загрузка ...
|
|
| 48 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 49 | 80-8101713 | Обивка |
Загрузка ...
|
|
| 50 | 8Т | Шайба |
Загрузка ...
|
|
| 51 | BC-11 | Кран |
Загрузка ...
|
|
| 52 | 80-8102015-03 | Шланг L=500 мм |
Загрузка ...
|
|
| 53 | 80-8101021 | Шланг |
Загрузка ...
|
|
| 54 | 80-8101811 | Накладка |
Загрузка ...
|
|
| 55 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 56 | В.М5-6gх10.58.019 | Винт |
Загрузка ...
|
|
| 57 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 58 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 59 | 5Т | Шайба |
Загрузка ...
|
|
| 60 | 822-8101021 | Шланг |
Загрузка ...
|
|
| 61 | ХС-23 | Хомут |
Загрузка ...
|
|
| 62 | 80-8102015 | Шланг L=700 мм |
Загрузка ...
|
|
| 63 | ПО11 | Кран |
Загрузка ...
|
