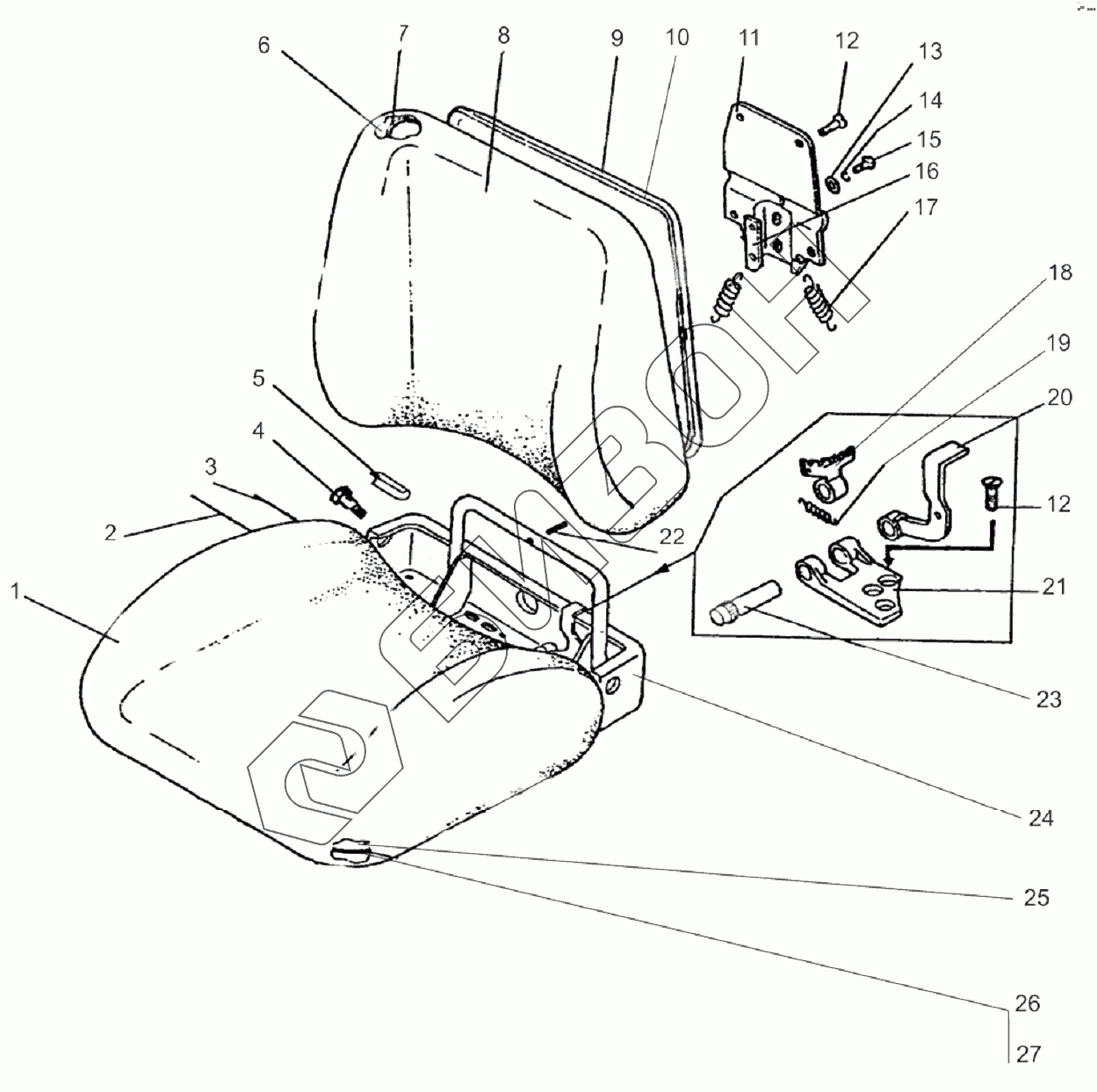

Графический каталог запасных частей к технике: МТЗ-80.1. Сиденье оператора
1
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80В-6804000 | 80В-6804000 | Сиденье |
Загрузка ...
|
|
| 1 | 80В-6804500-А | Чехол |
Загрузка ...
|
|
| 1 | 80В-6804500-А-01 | Чехол |
Загрузка ...
|
|
| 2 | 80В-6804003 | Пруток |
Загрузка ...
|
|
| 3 | 80В-6804009 | Пруток |
Загрузка ...
|
|
| 4 | 80В-6800106 | Болт |
Загрузка ...
|
|
| 5 | 80В-6804015 | Втулка |
Загрузка ...
|
|
| 6 | 80В-6805001 | Подушка |
Загрузка ...
|
|
| 7 | 80В-6805002 | Рамка |
Загрузка ...
|
|
| 8 | 80В-6805500-А | Чехол |
Загрузка ...
|
|
| 8 | 80В-6805500-А-01 | Чехол |
Загрузка ...
|
|
| 9 | ППР26-04 | Профиль |
Загрузка ...
|
|
| 10 | 80В-6805010 | Основание |
Загрузка ...
|
|
| 11 | 80В-6804040 | Опора |
Загрузка ...
|
|
| 12 | В.М8-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 13 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 14 | 6Т | Шайба |
Загрузка ...
|
|
| 15 | М6-6gх14.88.35.019 | Болт ГОСТ 7798-70 |
Загрузка ...
|
|
| 16 | 80В-6804001 | Зацеп |
Загрузка ...
|
|
| 17 | 80В-6804013-Б | Пружина |
Загрузка ...
|
|
| 18 | 80В-6804011 | Гребенка |
Загрузка ...
|
|
| 19 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 20 | 80В-6804080 | Рычаг |
Загрузка ...
|
|
| 21 | 80-6708011 | Петля |
Загрузка ...
|
|
| 22 | 4х25.019 | Шплинт |
Загрузка ...
|
|
| 23 | 70-6708189-01 | Ось |
Загрузка ...
|
|
| 24 | 80В-6804020 | Панель |
Загрузка ...
|
|
| 25 | 80В-6804007 | Подушка |
Загрузка ...
|
|
| 26 | 80В-6804005 | Рамка |
Загрузка ...
|
|
| 27 | ППР26-03 | Профиль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
