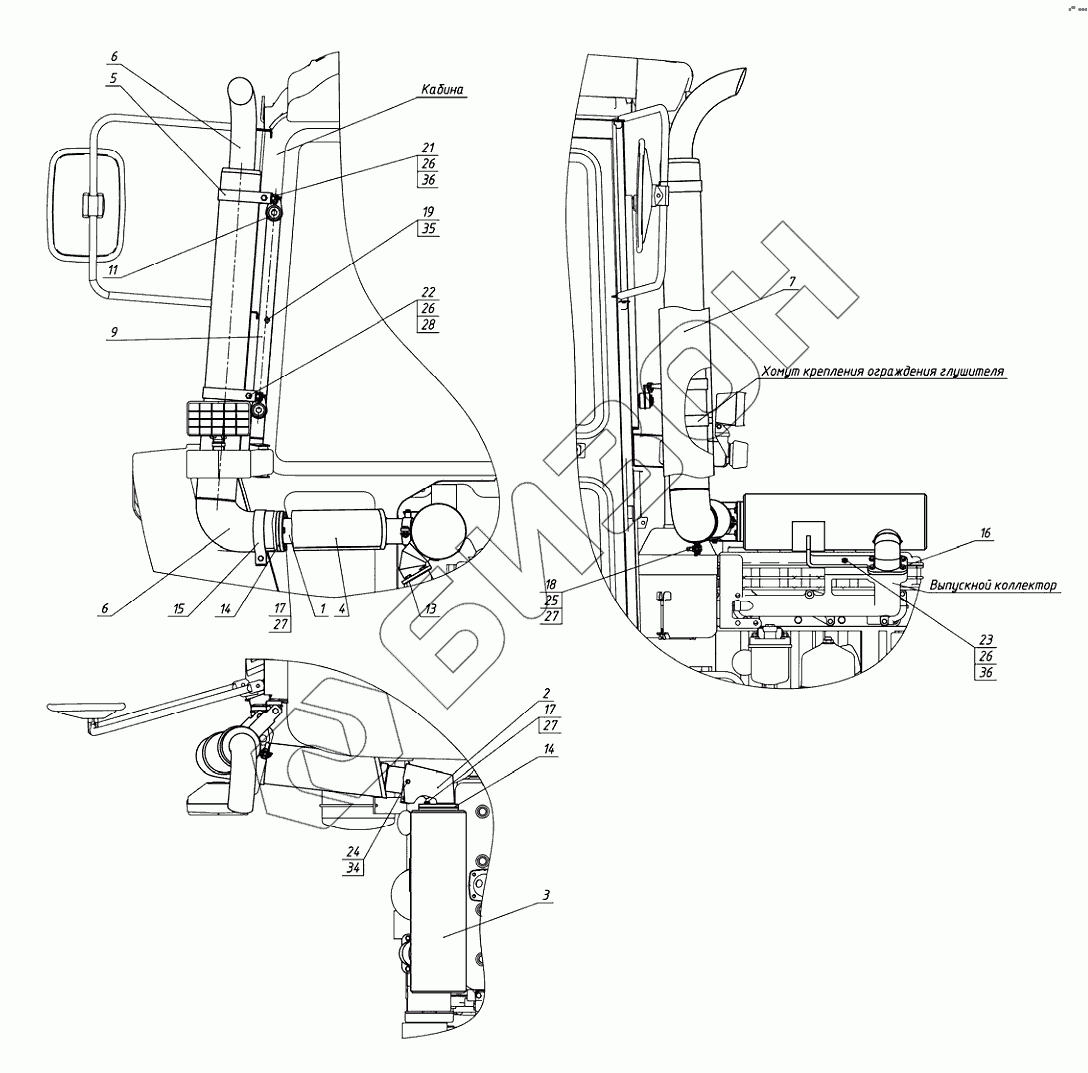

Графический каталог запасных частей к технике: МТЗ-80.1. Установка глушителя 826-1205005-Б
1
2
3
4
5
6
6
7
9
11
13
14
14
15
16
17
17
18
19
21
22
23
24
25
26
26
26
27
27
27
28
34
35
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 826-1205005-Б | 826-1205005-Б | Установка глушителя |
Загрузка ...
|
|
| 1 | 826-1205040 | Патрубок |
Загрузка ...
|
|
| 2 | 826-1205070 | Ограждение |
Загрузка ...
|
|
| 3 | 826-1205100-Б | Глушитель |
Загрузка ...
|
|
| 4 | 1021.4-1205020 | Ограждение |
Загрузка ...
|
|
| 5 | 1021.4-1205040 | Хомут |
Загрузка ...
|
|
| 6 | 1021.4-1205100-Б | Труба выпускная |
Загрузка ...
|
|
| 7 | 1021.4-1205600 | Установка ограждения |
Загрузка ...
|
|
| 9 | 1221.4-1205040 | Кронштейн |
Загрузка ...
|
|
| 11 | 2022-1205500 | Демпфер |
Загрузка ...
|
|
| 13 | 826-1205001-Б | Прокладка |
Загрузка ...
|
|
| 14 | 921-1205004 | Прокладка |
Загрузка ...
|
|
| 15 | 1220.1-1205003 | Скоба |
Загрузка ...
|
|
| 16 | 245-1008024 | Болт |
Загрузка ...
|
|
| 17 | 265-1205028 | Болт |
Загрузка ...
|
|
| 18 | М8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | М8-6gх45.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | М10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | М10-6gх30.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 23 | М10-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | М6-6gх12.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 25 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 28 | С.10.01.019 | Шайба |
Загрузка ...
|
|
| 34 | 6Т | Шайба |
Загрузка ...
|
|
| 35 | 8Т | Шайба |
Загрузка ...
|
|
| 36 | 10.ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
