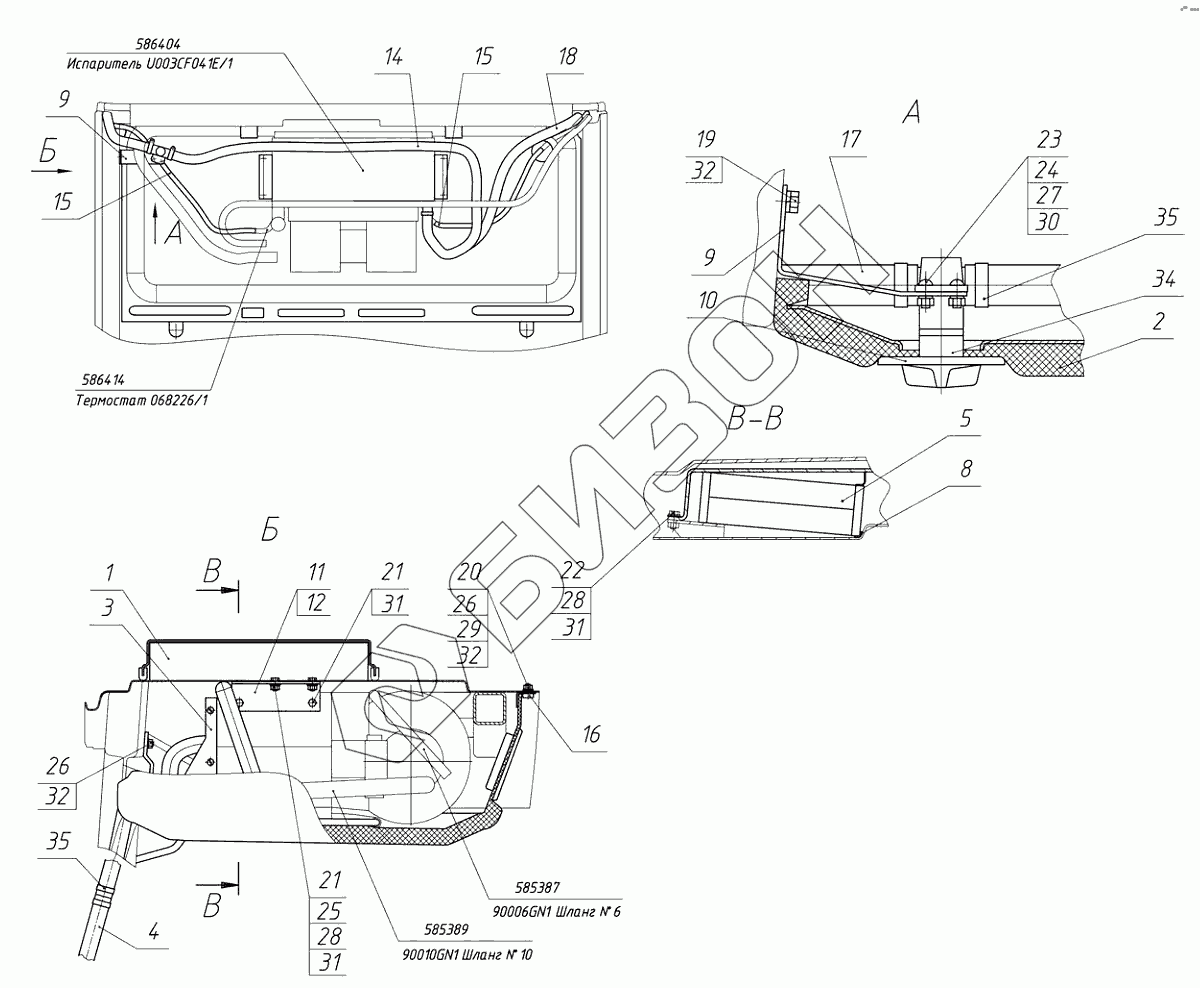

Графический каталог запасных частей к технике: МТЗ-80.1. Установка отопителя-охладителя
U003CF041E/1
068226/1
90006GN1
90010GN1
1
2
3
4
5
8
9
9
10
11
12
14
15
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27
28
28
29
30
31
31
31
32
32
32
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1221.1-8101010-03 | 1221.1-8101010-03 | Установка отопителя-охладителя |
Загрузка ...
|
|
| U003CF041E/1 | U003CF041E/1 | Испаритель |
Загрузка ...
|
|
| 068226/1 | 068226/1 | Термостат |
Загрузка ...
|
|
| 90006GN1 | 90006GN1 | Шланг |
Загрузка ...
|
|
| 90010GN1 | 90010GN1 | Шланг |
Загрузка ...
|
|
| 1 | 80-8101760 | Крышка |
Загрузка ...
|
|
| 2 | 80-8101810-04 | Панель |
Загрузка ...
|
|
| 3 | 80-8101930 | Короб |
Загрузка ...
|
|
| 4 | 80-8101830-02 | Арматура отопителя |
Загрузка ...
|
|
| 5 | 80-8104070 | Фильтр |
Загрузка ...
|
|
| 8 | 80-8101714-04 | Уплотнитель |
Загрузка ...
|
|
| 9 | 80-8101717 | Кронштейн |
Загрузка ...
|
|
| 10 | 80-8101811 | Накладка |
Загрузка ...
|
|
| 11 | 80-8101941 | Уголок |
Загрузка ...
|
|
| 12 | 80-8101941-01 | Уголок |
Загрузка ...
|
|
| 14 | 1522-8101012-03 | Шланг |
Загрузка ...
|
|
| 15 | 3022-8101012 | Трубка |
Загрузка ...
|
|
| 16 | А30.04.017-01 | Колпачок |
Загрузка ...
|
|
| 17 | 8101.001 | Шланг |
Загрузка ...
|
|
| 18 | 8101.002 | Шланг |
Загрузка ...
|
|
| 19 | М8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | М8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | М6-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | В.М5-6gх10.58.019 | Винт |
Загрузка ...
|
|
| 24 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 26 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | С.5.01.019 | Шайба |
Загрузка ...
|
|
| 28 | С.6.01.019 | Шайба |
Загрузка ...
|
|
| 29 | С.8.01.019 | Шайба |
Загрузка ...
|
|
| 30 | 5Т | Шайба |
Загрузка ...
|
|
| 31 | 6Т | Шайба |
Загрузка ...
|
|
| 32 | 8Т | Шайба |
Загрузка ...
|
|
| 34 | ПО11 | Кран |
Загрузка ...
|
|
| 35 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 36 | 4х16.019 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
