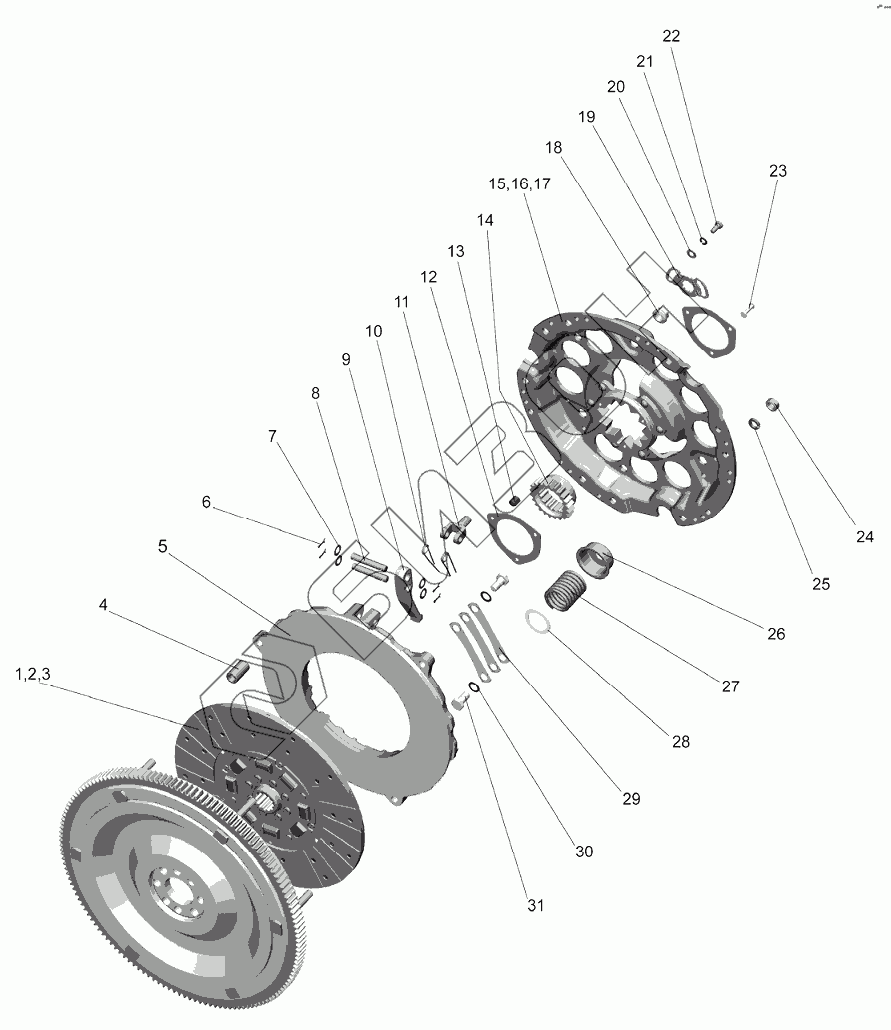

Графический каталог запасных частей к технике: МТЗ-80.1. Установка сцепления 240-1005009
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1005009 | 240-1005009 | Установка муфты сцепления |
Загрузка ...
|
|
| 85-1601120-Б | 85-1601120-Б | Диск опорный |
Загрузка ...
|
|
| 1 | 85-1601130-01 | Диск ведомый (с безасбестовыми накладками) |
Загрузка ...
|
|
| 1 | 85-1601130-02 | Диск ведомый |
Загрузка ...
|
|
| 2 | 70-1601138-01 | Накладка фрикционная |
Загрузка ...
|
|
| 2 | 70-1601138-02 | Накладка |
Загрузка ...
|
|
| 3 | 2-4х8.32 | Заклепка |
Загрузка ...
|
|
| 4 | 70-1601074 | Втулка |
Загрузка ...
|
|
| 5 | 80-1601093 | Диск нажимной |
Загрузка ...
|
|
| 5 | 80-1601090 | Диск сцепления в сборе |
Загрузка ...
|
|
| 6 | 3,2х18.019 | Шплинт |
Загрузка ...
|
|
| 7 | 85-1601108 | Шайба |
Загрузка ...
|
|
| 8 | 85-1601096 | Палец |
Загрузка ...
|
|
| 9 | 85-1601094 | Рычаг отжимной |
Загрузка ...
|
|
| 10 | 85-1601083 | Пружина |
Загрузка ...
|
|
| 11 | 85-1601097 | Вилка |
Загрузка ...
|
|
| 12 | 70-1601062 | Шайба |
Загрузка ...
|
|
| 13 | 70-1601091 | Демпфер |
Загрузка ...
|
|
| 14 | 70-1601053 | Втулка |
Загрузка ...
|
|
| 15 | 85-1601125-Б | Диск опорный |
Загрузка ...
|
|
| 16 | 70-1601051 | Ступица (входит в дет.70-1601125) |
Загрузка ...
|
|
| 17 | 8х22.01 | Заклепка |
Загрузка ...
|
|
| 18 | 85-1601109-A | Гайка регулировочная |
Загрузка ...
|
|
| 19 | 85-1601086 | Шайба стопорная |
Загрузка ...
|
|
| 20 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 8Т | Шайба |
Загрузка ...
|
|
| 22 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | 6х30.01 | Заклепка |
Загрузка ...
|
|
| 24 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 26 | 85-1601072-Б | Стакан |
Загрузка ...
|
|
| 27 | 85-1601115 | Пружина |
Загрузка ...
|
|
| 28 | 85-1601118-Б | Шайба изолирующая |
Загрузка ...
|
|
| 29 | 85-1601124 | Пластина |
Загрузка ...
|
|
| 30 | 85-1601121 | Шайба |
Загрузка ...
|
|
| 31 | 85-1601126 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
