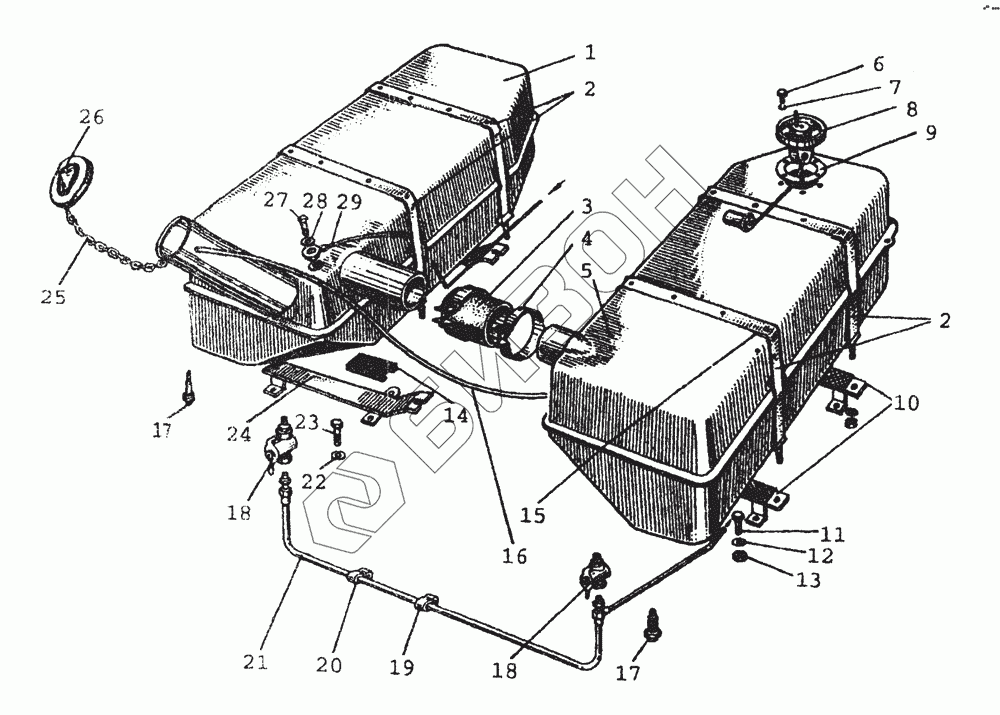

Графический каталог запасных частей к технике: МТЗ-80 (2002). 1101 Баки топливные
/7.gif)
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГОСТ5722-81 | ГОСТ5722-81 | Шарик 11.113-100 |
Загрузка ...
|
|
| 70-1101005 | 70-1101005 | Баки |
Загрузка ...
|
|
| 1 | 70-1101020 | Бак |
Загрузка ...
|
|
| 2 | 701101070 | Хомут |
Загрузка ...
|
|
| 3 | 70-1101035-Б | Рукав |
Загрузка ...
|
|
| 4 | ХС-66 | Хомут |
Загрузка ...
|
|
| 5 | 70-1101010 | Бак |
Загрузка ...
|
|
| 6 | ГОСТ17473-72 | Винт BM5-6gx10.58.019 |
Загрузка ...
|
|
| 7 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 8 | АР70.3827 | Бензомер |
Загрузка ...
|
|
| 8 | ДУМП-19 | Бензомер |
Загрузка ...
|
|
| 9 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 10 | 80-1101250-Б | Кронштейн правый |
Загрузка ...
|
|
| 11 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 12 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 13 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 14 | 80-1101012-Б | Прокладка |
Загрузка ...
|
|
| 15 | ПР-36-01 | Прокладка |
Загрузка ...
|
|
| 16 | 85-1101002-02 | Трубка |
Загрузка ...
|
|
| 17 | 50-1101081-Б | Штуцер |
Загрузка ...
|
|
| 18 | КР-25 | Кран |
Загрузка ...
|
|
| 19 | 70-1101042 | Скоба |
Загрузка ...
|
|
| 20 | 50-1111102-01 | Прокладка |
Загрузка ...
|
|
| 21 | 70-1101345-Б1 | Трубопровод |
Загрузка ...
|
|
| 22 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 23 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 24 | 80-1101280-Б | Кронштейн левый |
Загрузка ...
|
|
| 25 | 36-1101070 | Цепочка |
Загрузка ...
|
|
| 26 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 27 | 36-1104787 | Болт |
Загрузка ...
|
|
| 28 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 29 | 70-1104180 | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
