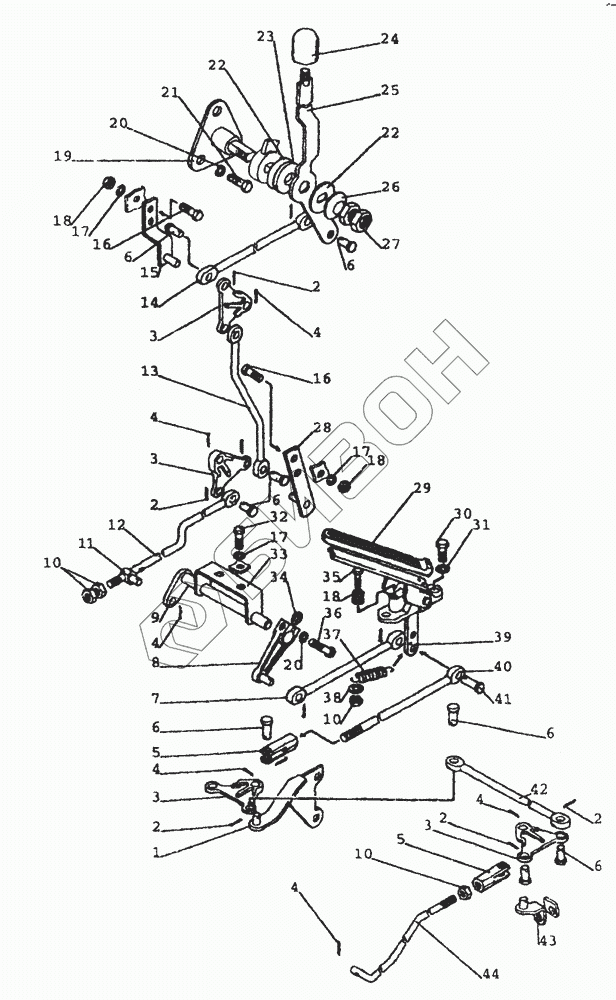

Графический каталог запасных частей к технике: МТЗ-80 (2002). 1108 Управление подачей топлива
/14.gif)
1
2
2
2
2
2
3
3
3
3
4
4
4
4
4
4
5
5
6
6
6
6
6
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
17
17
18
18
18
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80В-1108545 | Кронштейн |
Загрузка ...
|
|
| 2 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 3 | 80В-1108506 | Рычаг |
Загрузка ...
|
|
| 4 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 5 | 80В-1108542 | Наконечник тяги |
Загрузка ...
|
|
| 6 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 7 | 80В-1108503 | Тяга |
Загрузка ...
|
|
| 8 | 80В-1108365 | Рычаг |
Загрузка ...
|
|
| 9 | 80В-1108360 | Вал |
Загрузка ...
|
|
| 10 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 11 | 70-1108317 | Бонка |
Загрузка ...
|
|
| 12 | 80В-1108537 | Тяга |
Загрузка ...
|
|
| 13 | 80В-1108343 | Тяга |
Загрузка ...
|
|
| 14 | 80В-1108344 | Тяга |
Загрузка ...
|
|
| 15 | 80В-1108380 | Кронштейн |
Загрузка ...
|
|
| 16 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 17 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 18 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 19 | 80В-4216105 | Кронштейн |
Загрузка ...
|
|
| 20 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 22 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 23 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 24 | А13.11.000-01 | Рукоятка |
Загрузка ...
|
|
| 25 | 80В-1108350 | Рукоятка |
Загрузка ...
|
|
| 26 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 27 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 |
Загрузка ...
|
|
| 28 | 80В-1108370 | Кронштейн |
Загрузка ...
|
|
| 29 | А13.36.001 | Чехол |
Загрузка ...
|
|
| 30 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 31 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 32 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 33 | 80В-1108346 | Кронштейн |
Загрузка ...
|
|
| 34 | 50-1108044 | Шпонка |
Загрузка ...
|
|
| 35 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 36 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 37 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 38 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 39 | 80В-1108510 | Педаль |
Загрузка ...
|
|
| 40 | 80В-1108526 | Тяга |
Загрузка ...
|
|
| 41 | ОСТ37.001.163-75 | Палец 8x65 |
Загрузка ...
|
|
| 42 | 80В-1108344-01 | Тяга |
Загрузка ...
|
|
| 43 | 80В-1108530 | Кронштейн |
Загрузка ...
|
|
| 44 | 80В-1108541 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
