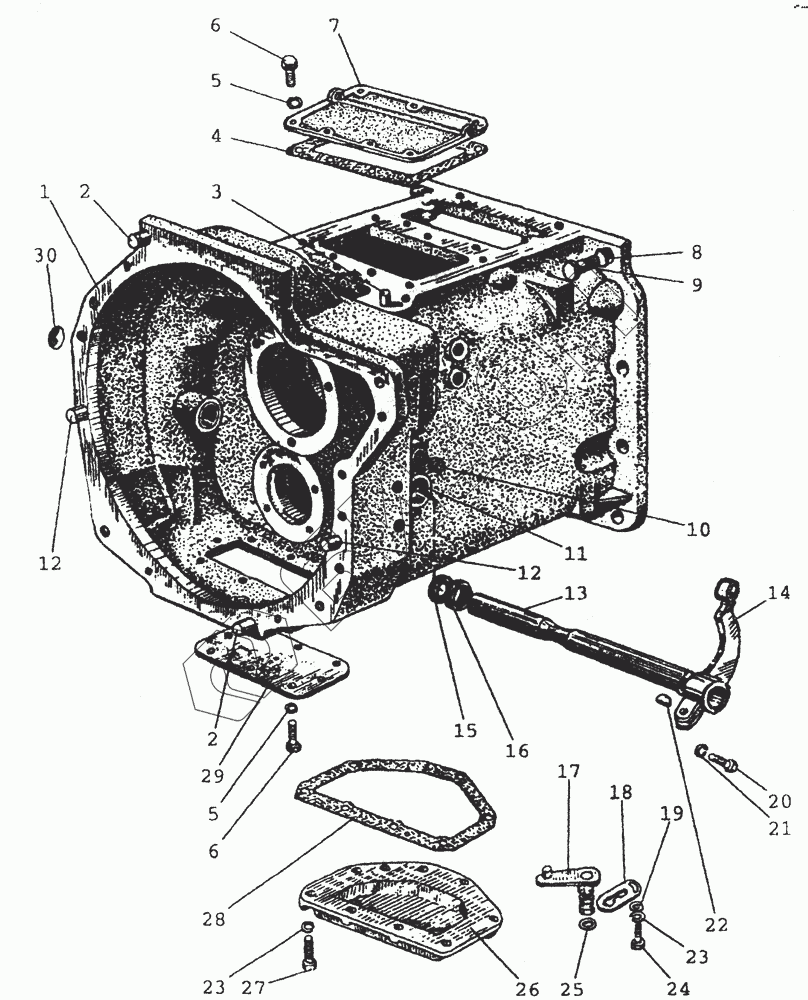

Графический каталог запасных частей к технике: МТЗ-80 (2002). 1601 Корпус сцепления
/30.gif)
1
2
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1600010 | 70-1600010 | Корпус сцепления |
Загрузка ...
|
|
| 1 | 70-1601015 | Корпус сцепления |
Загрузка ...
|
|
| 2 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 3 | ШЦК10x25 | Штифт |
Загрузка ...
|
|
| 4 | 50-1601345 | Прокладка |
Загрузка ...
|
|
| 5 | OCT37.001.115-75 | Шайба 6Т |
Загрузка ...
|
|
| 6 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 7 | 70-1601344 | Крышка |
Загрузка ...
|
|
| 8 | OCT37.001.115-75 | Шайба 6Т |
Загрузка ...
|
|
| 9 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 10 | ПККГ11/4 | Пробка |
Загрузка ...
|
|
| 11 | 50-3503064 | Втулка |
Загрузка ...
|
|
| 12 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 13 | 50-1601215 | Вал вилок включения |
Загрузка ...
|
|
| 14 | 80-1601219-Б | Рычаг |
Загрузка ...
|
|
| 15 | 80-4608024 | Кольцо |
Загрузка ...
|
|
| 16 | 36-1601016 | Корпус пылеотражателя |
Загрузка ...
|
|
| 17 | 70-1601140 | Валик |
Загрузка ...
|
|
| 18 | 80-1601099 | Пластина |
Загрузка ...
|
|
| 19 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 20 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 21 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 22 | СШ611 | Шпонка 6x11 |
Загрузка ...
|
|
| 23 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 24 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 25 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 26 | 50-1601315 | Крышка нижняя |
Загрузка ...
|
|
| 27 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 28 | 70-1601314 | Прокладка крышки |
Загрузка ...
|
|
| 29 | 50-1601341 | Крышка сцепления |
Загрузка ...
|
|
| 30 | 50-1601022 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
