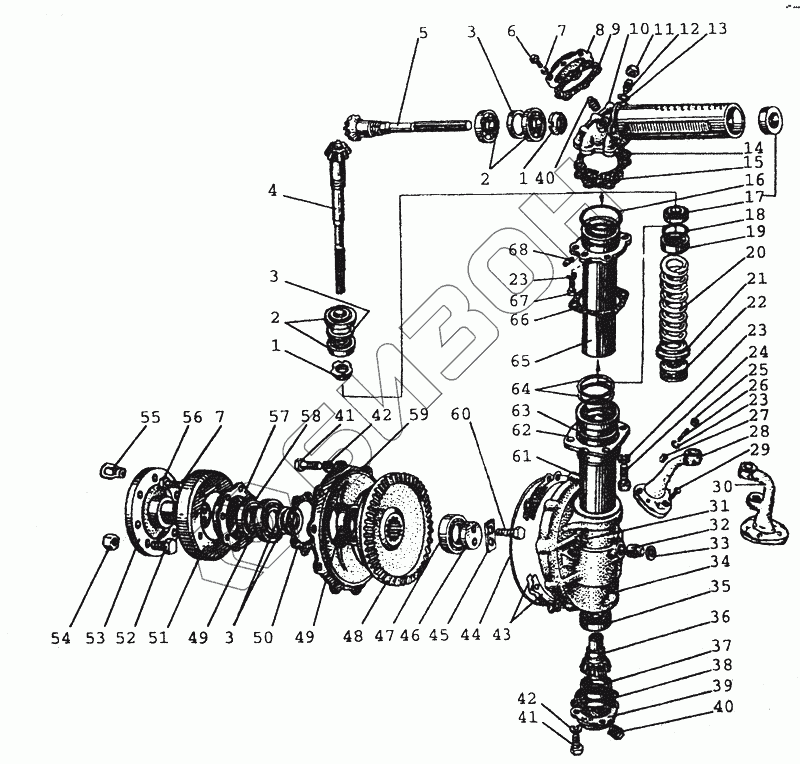

Графический каталог запасных частей к технике: МТЗ-80 (2002). 2308 Редуктор конечной передачи
/48.gif)
1
1
2
2
3
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 72-2308005 | 72-2308005 | Редуктор левый в сборе |
Загрузка ...
|
|
| 72-2308005-03 | 72-2308005-03 | Редуктор левый, 8 шпилек |
Загрузка ...
|
|
| 72-2308010 | 72-2308010 | Редуктор правый в сборе |
Загрузка ...
|
|
| 72-2308010-03 | 72-2308010-03 | Редуктор правый, 8 шпилек |
Загрузка ...
|
|
| 72-2308020-Б | 72-2308020-Б | Крышка с подшипником и кольцом регулировочным в сборе |
Загрузка ...
|
|
| 72-2308030-А | 72-2308030-А | Труба |
Загрузка ...
|
|
| 82-2308050 | 82-2308050 | Шестерня 72-2308062 в сборе |
Загрузка ...
|
|
| 82-2308050-03 | 82-2308050-03 | Шестерня |
Загрузка ...
|
|
| 52-2308060 | 52-2308060 | Шестерня 52-2308061в сборе с подшипниками |
Загрузка ...
|
|
| 72-2308070 | 72-2308070 | Фланец с болтом в сборе |
Загрузка ...
|
|
| 72-2308070-01 | 72-2308070-01 | Фланец с болтом в сборе |
Загрузка ...
|
|
| 72-2308090-Б | 72-2308090-Б | Корпус сальника с манжетой в сборе |
Загрузка ...
|
|
| 52-2308100 | 52-2308100 | Верхняя коническая пара в сборе |
Загрузка ...
|
|
| 52-2308110-А1 | 52-2308110-А1 | Корпус редуктора правый в сборе |
Загрузка ...
|
|
| 52-2308115-А1 | 52-2308115-А1 | Корпус редуктора левый в сборе |
Загрузка ...
|
|
| 52-2308135 | 52-2308135 | Вал с подшипниками в сборе |
Загрузка ...
|
|
| 52-2308135-01 | 52-2308135-01 | Полуось с подшипниками в сборе |
Загрузка ...
|
|
| 72-2308121-01 | 72-2308121-01 | Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 72-2308121-02 | 72-2308121-02 | Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 72-2308121-03 | 72-2308121-03 | Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 72-2308121-04 | 72-2308121-04 | Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 72-2308121-05 | 72-2308121-05 | Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 72-2308121-06 | 72-2308121-06 | Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) |
Загрузка ...
|
|
| 72-2308121-07 | 72-2308121-07 | Кольцо регулировочное В=6,85 мм |
Загрузка ...
|
|
| 72-2308121-08 | 72-2308121-08 | Кольцо регулировочное В=7,00 мм |
Загрузка ...
|
|
| 72-2308121-09 | 72-2308121-09 | Кольцо регулировочное В=7,15 мм |
Загрузка ...
|
|
| 72-2308121-10 | 72-2308121-10 | Кольцо регулировочное В=7,30 мм |
Загрузка ...
|
|
| 72-2308121-11 | 72-2308121-11 | Кольцо регулировочное В=7,45 мм |
Загрузка ...
|
|
| 52-2308074-01 | 52-2308074-01 | Рычаг правый |
Загрузка ...
|
|
| 52-2308075-01 | 52-2308075-01 | Рычаг левый |
Загрузка ...
|
|
| 52-2308015-А2 | 52-2308015-А2 | Корпус левый |
Загрузка ...
|
|
| 72-2308021-Б-01 | 72-2308021-Б-01 | Прокладка регулировочная В=0,8 мм |
Загрузка ...
|
|
| 72-2308017 | 72-2308017 | Фланец |
Загрузка ...
|
|
| 1 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 2 | ГОСТ27365-87 | Подшипник 6-67512АШ2 |
Загрузка ...
|
|
| 3 | 72-2308121 | Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) |
Загрузка ...
|
|
| 4 | 52-2308063 | Вал |
Загрузка ...
|
|
| 5 | 52-2308065 | Полуось |
Загрузка ...
|
|
| 6 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 7 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 8 | 52-2308030-А | Крышка |
Загрузка ...
|
|
| 9 | 52-2308028-А1 | Прокладка |
Загрузка ...
|
|
| 10 | 52-2308025 | Корпус |
Загрузка ...
|
|
| 11 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 12 | 72-2308046 | Винт |
Загрузка ...
|
|
| 13 | 52-2308077 | Прокладка |
Загрузка ...
|
|
| 14 | 52-2308038 | Прокладка регулировочная В = 0,5 мм |
Загрузка ...
|
|
| 15 | 52-2308039 | Прокладка регулировочная В = 0,2 мм |
Загрузка ...
|
|
| 16 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 17 | ГОСТ8752-70 | Манжета 2.2-45x65-1 |
Загрузка ...
|
|
| 18 | 52-2308054-А | Прокладка |
Загрузка ...
|
|
| 19 | 52-2308089-А | Обойма |
Загрузка ...
|
|
| 20 | 50-3001022-А1 | Пружина |
Загрузка ...
|
|
| 21 | 72-2308098-А | Шайба |
Загрузка ...
|
|
| 22 | ГОСТ7872-89 | Подшипник 8208 |
Загрузка ...
|
|
| 23 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 24 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 25 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 26 | 72-2308004 | Шпилька |
Загрузка ...
|
|
| 27 | 72-2308009 | Втулка |
Загрузка ...
|
|
| 28 | 72-2308074 | Рычаг правый |
Загрузка ...
|
|
| 29 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 30 | 72-2308075-01 | Рычаг левый |
Загрузка ...
|
|
| 31 | Пробка КГ 1/4 | Пробка КГ 1/4 |
Загрузка ...
|
|
| 32 | 52-2308099 | Штифт |
Загрузка ...
|
|
| 33 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 34 | 52-2308014-А2 | Корпус правый |
Загрузка ...
|
|
| 35 | ГОСТ8338-75 | Подшипник |
Загрузка ...
|
|
| 36 | 52-2308061 | Шестерня |
Загрузка ...
|
|
| 37 | ГОСТ8338-75 | Подшипник |
Загрузка ...
|
|
| 38 | 52-2308024 | Прокладка |
Загрузка ...
|
|
| 39 | 52-2308035 | Крышка |
Загрузка ...
|
|
| 40 | Пробка КГ 3/8 | Пробка КГ 3/8 |
Загрузка ...
|
|
| 41 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 42 | ОСТ37.001115-75 | Шайба 12ОТ |
Загрузка ...
|
|
| 43 | 72-2308021-Б | Прокладка регулировочная В=0,5 мм |
Загрузка ...
|
|
| 44 | ГОСТ18829-73 | Кольцо 009-013-25-2-1 |
Загрузка ...
|
|
| 45 | 72-2308013 | Пластина |
Загрузка ...
|
|
| 46 | 72-2308031 | Шайба |
Загрузка ...
|
|
| 47 | ГОСТ8328-75 | Подшипник 12115ВMУШ1 |
Загрузка ...
|
|
| 48 | 72-2308062 | Шестерня |
Загрузка ...
|
|
| 49 | ТУ37.006.162-89 | Подшипник 7212А |
Загрузка ...
|
|
| 50 | 72-2308023-Б | Прокладка |
Загрузка ...
|
|
| 51 | 72-2308029-Б | Грязевик |
Загрузка ...
|
|
| 52 | 40-3103016 | Болт |
Загрузка ...
|
|
| 53 | 82-2308017 | Фланец |
Загрузка ...
|
|
| 54 | 40-3103017 | Гайка |
Загрузка ...
|
|
| 55 | 70-3104019-01 | Гайка специальная |
Загрузка ...
|
|
| 56 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 57 | 72-2308066-Б | Корпус сальника |
Загрузка ...
|
|
| 58 | ГОСТ8752-79 | Манжета 2.2-38x58-1 |
Загрузка ...
|
|
| 59 | 72-2308016-Б | Крышка |
Загрузка ...
|
|
| 60 | 72-2308018 | Болт |
Загрузка ...
|
|
| 61 | 52-2308084-А1 | Гильза |
Загрузка ...
|
|
| 62 | 52-2308101 | Корпус |
Загрузка ...
|
|
| 63 | 72-2308044 | Кольцо |
Загрузка ...
|
|
| 64 | 52-2308091-А | Кольцо |
Загрузка ...
|
|
| 65 | 72-2308030-А | Труба |
Загрузка ...
|
|
| 66 | 52-2308096 | Прокладка |
Загрузка ...
|
|
| 67 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 68 | 72-2308011 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
