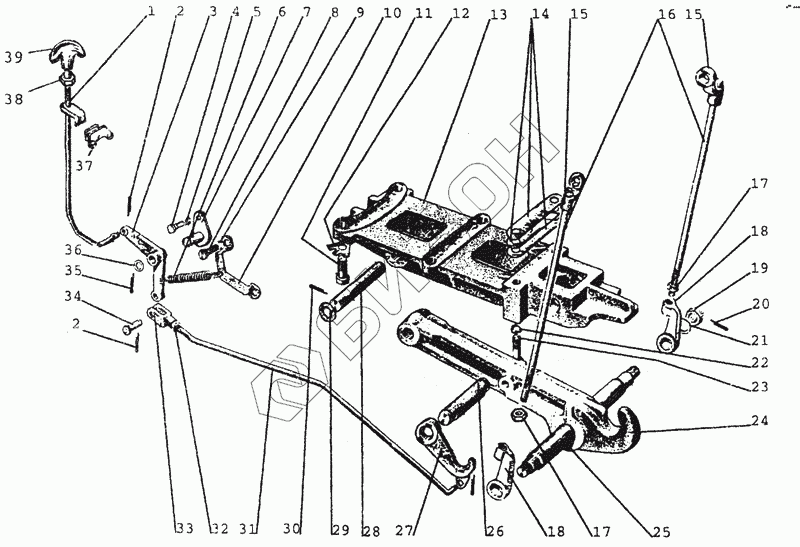

Графический каталог запасных частей к технике: МТЗ-80 (2002). 2807 Крюк прицепной гидрофицированный
/138.gif)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-2807040 | 80-2807040 | Тяга |
Загрузка ...
|
|
| 80-2807010 | 80-2807010 | Крюк гидрофицированный прицепной в сборе |
Загрузка ...
|
|
| 70-2807039-02 | 70-2807039-02 | Пластина 0,2 мм |
Загрузка ...
|
|
| 70-2807039-01 | 70-2807039-01 | Пластина 0,5 мм |
Загрузка ...
|
|
| 80-2807070 | 80-2807070 | Крюк с осью в сборе |
Загрузка ...
|
|
| 1 | 80-2807180-Б | Рукоятка |
Загрузка ...
|
|
| 2 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 3 | 70-2807079 | Рычаг |
Загрузка ...
|
|
| 4 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 5 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 6 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 7 | 70-1602120-Б | Фланец оси |
Загрузка ...
|
|
| 8 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 9 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 10 | 70-2807081 | Кронштейн |
Загрузка ...
|
|
| 11 | 40-3104021 | Болт |
Загрузка ...
|
|
| 12 | 70-2807044 | Шайба |
Загрузка ...
|
|
| 13 | 80-2807014 | Кронштейн |
Загрузка ...
|
|
| 14 | 70-2807039 | Пластина 1,0 мм |
Загрузка ...
|
|
| 15 | 70-2807051 | Серьга |
Загрузка ...
|
|
| 16 | 70-2807052-Б | Винт тяги |
Загрузка ...
|
|
| 17 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 18 | 70-2807053-Б | Гайка тяги |
Загрузка ...
|
|
| 19 | ГОСТ5919-70 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 20 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 21 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 22 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 23 | 80-2807026 | Болт |
Загрузка ...
|
|
| 24 | 80-2807011 | Крюк |
Загрузка ...
|
|
| 25 | 50-2807016 | Ось крюка |
Загрузка ...
|
|
| 26 | 70-2807047 | Ось |
Загрузка ...
|
|
| 27 | 80-2807077 | Захват |
Загрузка ...
|
|
| 28 | 50-2807013-Б | Ось |
Загрузка ...
|
|
| 29 | 36-3503018 | Шайба |
Загрузка ...
|
|
| 30 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 31 | 70-2807043-Б | Тяга |
Загрузка ...
|
|
| 32 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 33 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 34 | ОСТ37.001.163-75 | Палец 8x65 |
Загрузка ...
|
|
| 35 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 36 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 37 | 85-2807092 | Кронштейн |
Загрузка ...
|
|
| 38 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 39 | 50-1310136-А | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
