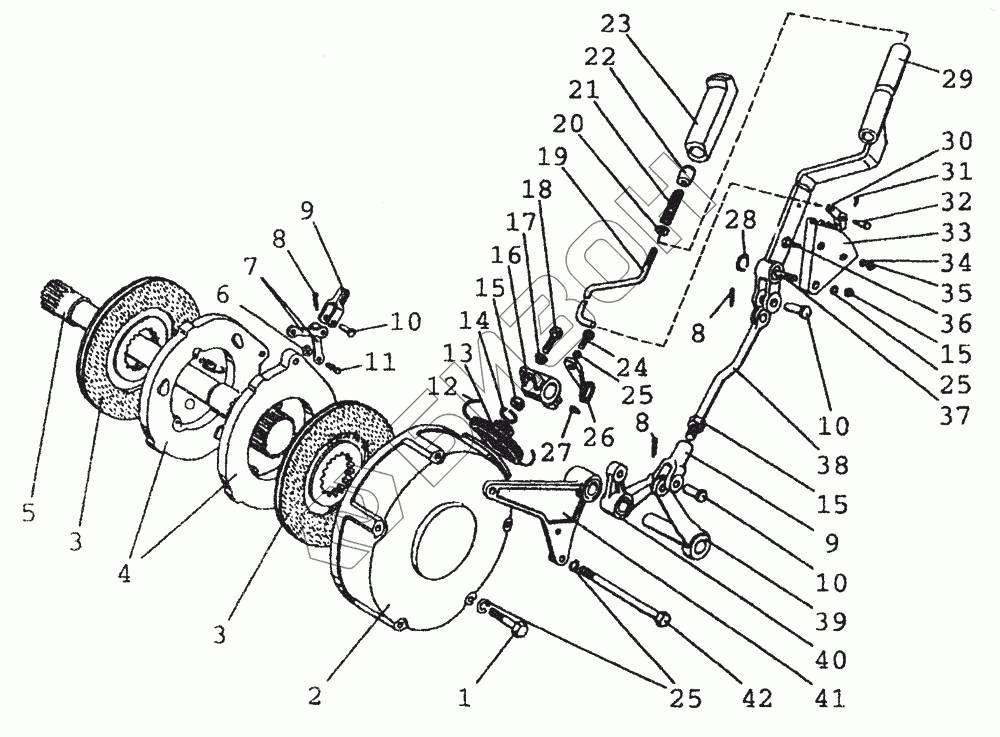

Графический каталог запасных частей к технике: МТЗ-80 (2002). 3504 Тормоз стояночный
/69.gif)
1
2
3
3
4
5
6
7
8
8
8
9
9
10
10
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-3507140 | 70-3507140 | Тяга в сборе |
Загрузка ...
|
|
| 70-3507120 | 70-3507120 | Рычаг в сборе |
Загрузка ...
|
|
| 1 | ГОСТ7795-70 | Болт M12-6gx100.88.35.019 |
Загрузка ...
|
|
| 2 | 50-3502035 | Кожух |
Загрузка ...
|
|
| 3 | 70-3502040-01 | Диск |
Загрузка ...
|
|
| 4 | 50-3502036-Б | Диск нажимной |
Загрузка ...
|
|
| 5 | 70-3504055 | Вал |
Загрузка ...
|
|
| 6 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 7 | 50-3502196 | Тяга |
Загрузка ...
|
|
| 8 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 9 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 10 | OCT37.001.163-75 | Палец 6x18 |
Загрузка ...
|
|
| 11 | 50-3502198 | Палец |
Загрузка ...
|
|
| 12 | ГОСТ3482-74 | Проволока 1.6-С-200 |
Загрузка ...
|
|
| 13 | 50-3502202 | Чехол |
Загрузка ...
|
|
| 14 | 36-1702358 | Кольцо пружинное |
Загрузка ...
|
|
| 15 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 16 | 70-3503017-А | Рычаг |
Загрузка ...
|
|
| 17 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 18 | 70-3503019 | Болт |
Загрузка ...
|
|
| 19 | 70-3507122 | Тяга |
Загрузка ...
|
|
| 20 | ГОСТ6958-70 | Шайба С16.01.08кп.019 |
Загрузка ...
|
|
| 21 | 55-17-27 | Пружина |
Загрузка ...
|
|
| 22 | А13.19.002 | Кнопка |
Загрузка ...
|
|
| 23 | А13.19.001 | Рукоятка |
Загрузка ...
|
|
| 24 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 25 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 26 | 70-3514107 | Рычаг |
Загрузка ...
|
|
| 27 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 28 | 50-1022063 | Кольцо |
Загрузка ...
|
|
| 29 | 70-3507130 | Рычаг |
Загрузка ...
|
|
| 30 | 50-1606026 | Защелка |
Загрузка ...
|
|
| 31 | ГОСТ39779 | Шплинт 2x12.019 |
Загрузка ...
|
|
| 32 | 70-3507024 | Ось |
Загрузка ...
|
|
| 33 | 70-3507021-Б | Сектор |
Загрузка ...
|
|
| 34 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 35 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 36 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 37 | 70-3507132-Б | Ось |
Загрузка ...
|
|
| 38 | 70-3507141 | Тяга |
Загрузка ...
|
|
| 39 | 70-3507060 | Валик |
Загрузка ...
|
|
| 40 | 80-4216050 | Рычаг 80-4216057со втулкой в сборе |
Загрузка ...
|
|
| 41 | 70-3507070 | Кронштейн |
Загрузка ...
|
|
| 42 | ГОСТ7795-70 | Болт M12-6gx100.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
