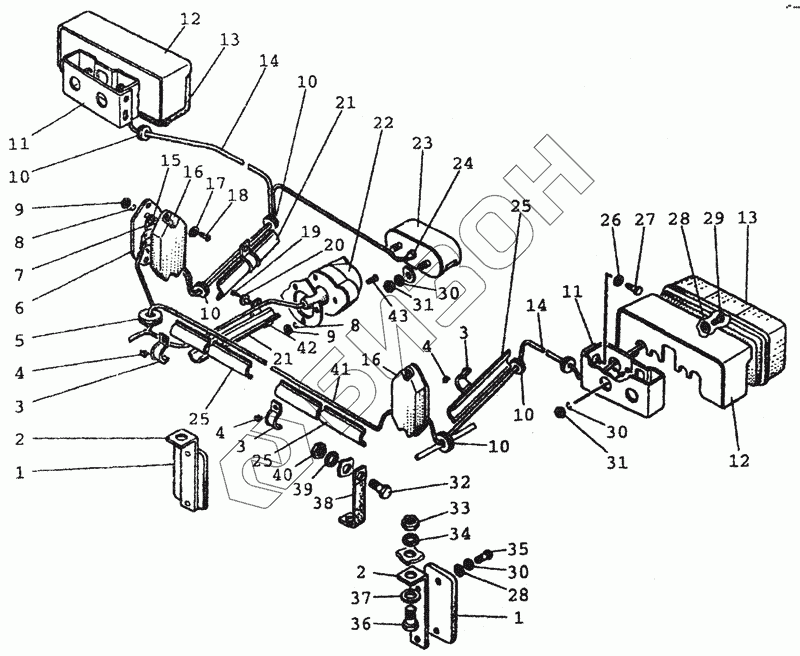

Графический каталог запасных частей к технике: МТЗ-80 (2002). 3722, 3724 Установка фонарей задних
/78.gif)
1
1
2
2
3
3
3
4
4
4
5
6
7
8
8
9
9
10
10
10
10
10
11
11
12
12
13
13
14
14
15
16
16
17
18
19
20
21
21
22
23
24
25
25
25
26
27
28
28
29
30
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3202.3731 | Световозвращатель |
Загрузка ...
|
|
| 2 | Ф50-3731011 | Кронштейн |
Загрузка ...
|
|
| 3 | 80-3723043 | Скоба |
Загрузка ...
|
|
| 4 | 70-3723033 | Скоба |
Загрузка ...
|
|
| 5 | 80-3723048 | Втулка |
Загрузка ...
|
|
| 6 | 80-3723021 | Планка |
Загрузка ...
|
|
| 7 | 15.3723 | Панель соединительная |
Загрузка ...
|
|
| 8 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 9 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 10 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 11 | 85-3716012 | Кронштейн |
Загрузка ...
|
|
| 12 | 85-3716015 | Кожух |
Загрузка ...
|
|
| 13 | 7303.3716 | Фонарь задний |
Загрузка ...
|
|
| 14 | 85-3724161 | Жгут |
Загрузка ...
|
|
| 15 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 16 | 70-3723056 | Крышка |
Загрузка ...
|
|
| 17 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 18 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 19 | ГОСТ1144-80 | Шуруп 1-4x25.001 |
Загрузка ...
|
|
| 20 | А37.10031 | Бонка |
Загрузка ...
|
|
| 21 | 80-3723025-01 | Желоб |
Загрузка ...
|
|
| 22 | Р9-1 | Розетка |
Загрузка ...
|
|
| 23 | ФП131-А | Фонарь освещения номерного знака |
Загрузка ...
|
|
| 24 | 70-3723035 | Наконечник |
Загрузка ...
|
|
| 25 | 80-3723042 | Желоб |
Загрузка ...
|
|
| 26 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 27 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 28 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 29 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 30 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 31 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 32 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 33 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 34 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 35 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 36 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 37 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 38 | 80-3724112 | Перемычка массы |
Загрузка ...
|
|
| 39 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 40 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 41 | 80-3724300В | Жгут |
Загрузка ...
|
|
| 42 | 85-3723041-01 | Скоба |
Загрузка ...
|
|
| 43 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
