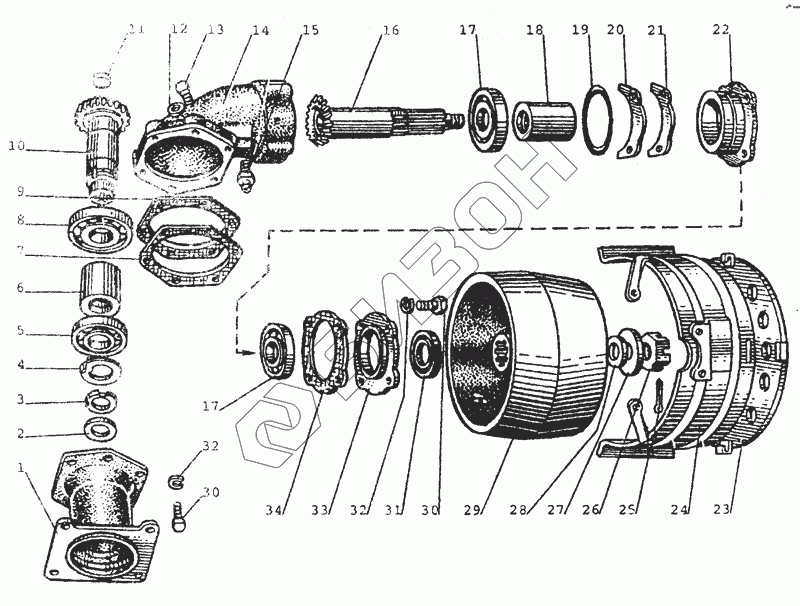

Графический каталог запасных частей к технике: МТЗ-80 (2002). 4211 Шкив приводной
/141.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 40-4211035 | 40-4211035 | Корпус в сборе |
Загрузка ...
|
|
| 40-4211010-01 | 40-4211010-01 | Приводной шкив 8-шлицевой (1-34) |
Загрузка ...
|
|
| 40-4211065 | 40-4211065 | Вал со стаканом, подшипником и втулкой в сборе |
Загрузка ...
|
|
| 40-4211040 | 40-4211040 | Вал 8 шлиц в сборе |
Загрузка ...
|
|
| 40-4211050 | 40-4211050 | Рукав 8-шлицевой в сборе |
Загрузка ...
|
|
| 1 | 40-4211052 | Рукав |
Загрузка ...
|
|
| 2 | ГОСТ8752-70 | Манжета 2.2-45x65-1 |
Загрузка ...
|
|
| 3 | 40-4211043 | Гайка |
Загрузка ...
|
|
| 4 | 36-1701061 | Шайба |
Загрузка ...
|
|
| 5 | ГОСТ8338-75 | Подшипник |
Загрузка ...
|
|
| 6 | 40-4211047 | Втулка |
Загрузка ...
|
|
| 7 | 40-4211079 | Прокладка |
Загрузка ...
|
|
| 8 | ГОСТ8338-75 | Подшипник |
Загрузка ...
|
|
| 9 | 40-4211081 | Прокладка |
Загрузка ...
|
|
| 10 | 40-4211045 | Вал с 8-шлицевым гнездом |
Загрузка ...
|
|
| 11 | 40-4211082 | Заглушка |
Загрузка ...
|
|
| 12 | Пробка КГ3/8 | Пробка КГ 3/8 |
Загрузка ...
|
|
| 13 | ПробкаКГ3/4 | Пробка КГ 3/4 |
Загрузка ...
|
|
| 14 | 40-4211037 | Корпус |
Загрузка ...
|
|
| 15 | СУ-1/8-А | Сапун |
Загрузка ...
|
|
| 16 | 40-4211071 | Вал |
Загрузка ...
|
|
| 17 | ГОСТ8338-75 | Подшипник |
Загрузка ...
|
|
| 18 | 40-4211072 | Втулка |
Загрузка ...
|
|
| 19 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 20 | 36-4211054-Б | Прокладка (0,5 мм) |
Загрузка ...
|
|
| 21 | 36-4211055 | Прокладка (0,2 мм) |
Загрузка ...
|
|
| 22 | 36-4211048 | Стакан |
Загрузка ...
|
|
| 23 | С50-4211093 | Крышка (для экспорта) |
Загрузка ...
|
|
| 24 | С50-4211100 | Кожух (для экспорта) |
Загрузка ...
|
|
| 25 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 26 | ГОСТ5919-70 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 27 | 40-3502084 | Шайба |
Загрузка ...
|
|
| 28 | 40-3502083 | Прокладка |
Загрузка ...
|
|
| 29 | 40-4211075 | Шкив |
Загрузка ...
|
|
| 30 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 31 | ГОСТ8752-70 | Манжета 2.2-45x65-1 |
Загрузка ...
|
|
| 32 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 33 | 36-4211073 | Гнездо |
Загрузка ...
|
|
| 34 | 36-4211057 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
