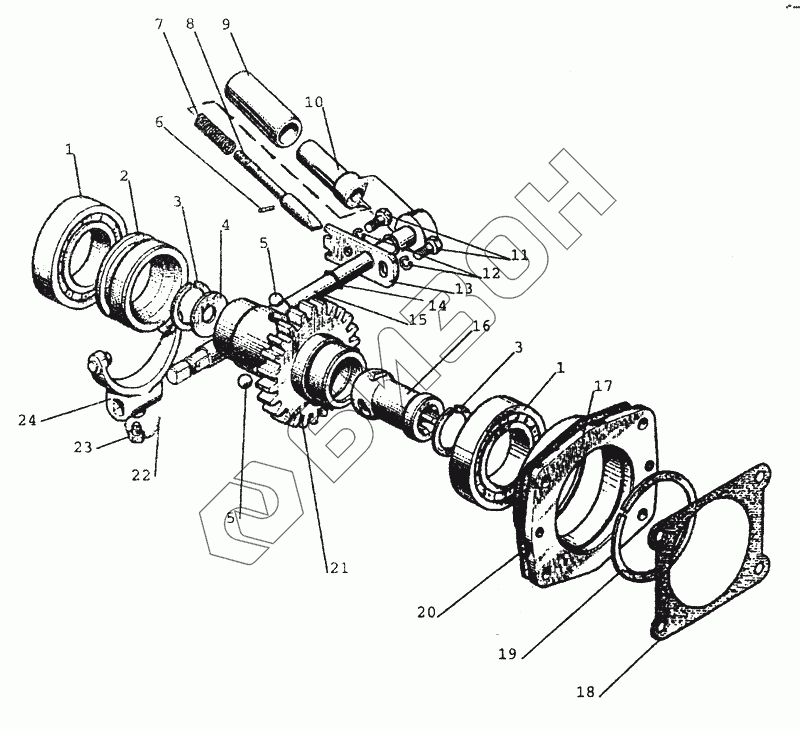

Графический каталог запасных частей к технике: МТЗ-80 (2002). 4604 Привод насоса
/103.gif)
1
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 36-1022070-Б | 36-1022070-Б | Рукоятка |
Загрузка ...
|
|
| 85-4604040-02 | 85-4604040-02 | Рукоятка |
Загрузка ...
|
|
| 80-4604010 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 1 | ГОСТ8338-75 | Подшипник |
Загрузка ...
|
|
| 2 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 3 | ГОСТ13943-86 | Кольцо В19 |
Загрузка ...
|
|
| 4 | 70-1108179 | Шайба |
Загрузка ...
|
|
| 5 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 6 | ГОСТ3128-70 | Штифт 2x12 |
Загрузка ...
|
|
| 7 | 36-1022074 | Пружина |
Загрузка ...
|
|
| 8 | 36-1022073 | Фиксатор |
Загрузка ...
|
|
| 9 | 36-1022072 | Стакан |
Загрузка ...
|
|
| 10 | 36-1022071-Б | Рукоятка |
Загрузка ...
|
|
| 11 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 12 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 13 | 50-4604044-01 | Пластина |
Загрузка ...
|
|
| 14 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 15 | 50-4604042-Б | Вал |
Загрузка ...
|
|
| 16 | 85-4604012 | Втулка |
Загрузка ...
|
|
| 17 | 50-4604036-А | Стакан |
Загрузка ...
|
|
| 18 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 19 | ГОСТ13943-86 | Кольцо В19 |
Загрузка ...
|
|
| 20 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 21 | 80-4604032 | Шестерня |
Загрузка ...
|
|
| 22 | ГОСТ3282-74 | Проволока 1,6x200 |
Загрузка ...
|
|
| 23 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 24 | 85-4604030 | Вилка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
