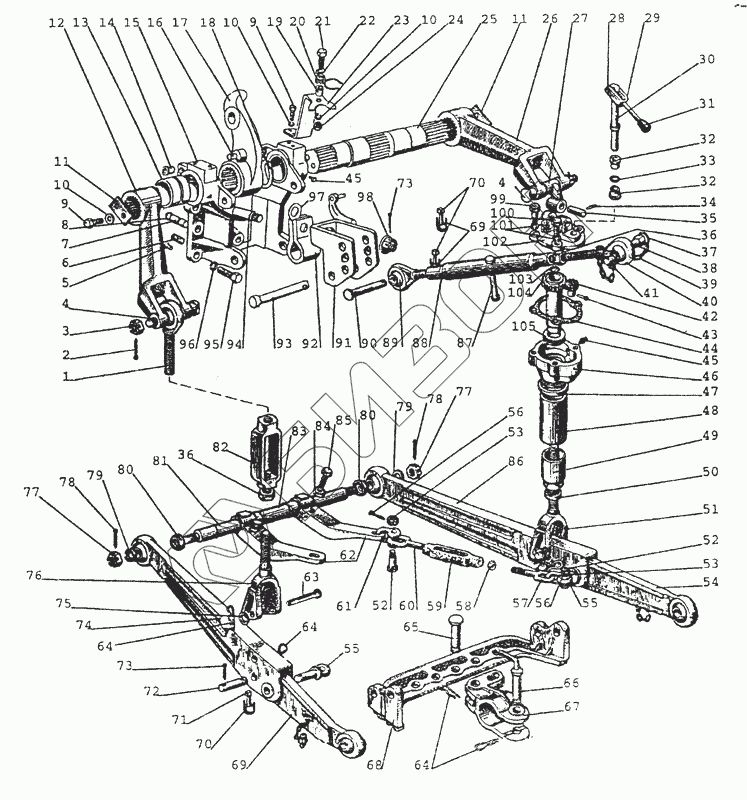

Графический каталог запасных частей к технике: МТЗ-80 (2002). 4605 Механизм задней навески
/96.gif)
1
2
3
4
4
5
6
7
8
9
9
10
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
52
53
53
54
55
55
56
56
57
58
59
60
61
62
63
64
64
64
65
66
67
68
69
69
70
70
71
72
73
73
74
75
76
77
77
78
78
79
79
80
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р70-4605010 | Р70-4605010 | Механизм задней навески |
Загрузка ...
|
|
| 50-4605012 | 50-4605012 | Раскос в сборе |
Загрузка ...
|
|
| А61.05.100-01 | А61.05.100-01 | Чека |
Загрузка ...
|
|
| А61.03.000 | А61.03.000 | Тяга в сборе |
Загрузка ...
|
|
| А61.03.200 | А61.03.200 | Винт в сборе |
Загрузка ...
|
|
| А61.03.200-01 | А61.03.200-01 | Винт |
Загрузка ...
|
|
| А61.04.000 | А61.04.000 | Стяжка |
Загрузка ...
|
|
| 70-4605340 | 70-4605340 | Рычаг с пальцем в сборе |
Загрузка ...
|
|
| 80-4605025 | 80-4605025 | Поперечина в сборе |
Загрузка ...
|
|
| 50-4605030-A3 | 50-4605030-A3 | Тяга правая |
Загрузка ...
|
|
| 50-4605035-A3 | 50-4605035-A3 | Тяга левая |
Загрузка ...
|
|
| 50-4605105-А | 50-4605105-А | Шкворень прицепа со шплинтом в сборе |
Загрузка ...
|
|
| 50-4605115 | 50-4605115 | Стяжка |
Загрузка ...
|
|
| А61.03.001-02 | А61.03.001-02 | Палец |
Загрузка ...
|
|
| А61.02.100-05 | А61.02.100-05 | Винт диаметр 25 |
Загрузка ...
|
|
| 1 | А61.02.100 | Винт |
Загрузка ...
|
|
| 2 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 3 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 4 | 50-4605076 | Палец |
Загрузка ...
|
|
| 5 | 70-4605317 | Ограничитель |
Загрузка ...
|
|
| 6 | 21А-1601150 | Пружина |
Загрузка ...
|
|
| 7 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 8 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 9 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 10 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 11 | 40-4605023-А2 | Шайба |
Загрузка ...
|
|
| 12 | 80-4605021 | Рычаг левый |
Загрузка ...
|
|
| 13 | 70-4605032 | Втулка |
Загрузка ...
|
|
| 14 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 15 | 70-4605016-Б | Кронштейн |
Загрузка ...
|
|
| 16 | 70-4605313 | Палец |
Загрузка ...
|
|
| 17 | 70-4605024-А | Рычаг поворотный |
Загрузка ...
|
|
| 18 | ГОСТ13940-88 | Кольцо 2В65 |
Загрузка ...
|
|
| 19 | 50-4605069 | Втулка |
Загрузка ...
|
|
| 20 | А61.07.002 | Пружина |
Загрузка ...
|
|
| 21 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 22 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 23 | 70-4605240-А | Кронштейн |
Загрузка ...
|
|
| 24 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 25 | 70-4605023 | Вал поворотный |
Загрузка ...
|
|
| 26 | 80-4605022 | Рычаг правый |
Загрузка ...
|
|
| 27 | 70-4605168 | Серьга |
Загрузка ...
|
|
| 28 | А61.01.016-Б | Ось |
Загрузка ...
|
|
| 29 | А61.01.400 | Вилка |
Загрузка ...
|
|
| 30 | А61.01600 | Вал |
Загрузка ...
|
|
| 31 | А61.01014 | Рукоятка |
Загрузка ...
|
|
| 32 | А61.01.017 | Втулка |
Загрузка ...
|
|
| 33 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 34 | ГОСТ14229-93 | Штифт пружинный А8х45 |
Загрузка ...
|
|
| 35 | А61.01004 | Палец |
Загрузка ...
|
|
| 36 | А61.02.003 | Контргайка |
Загрузка ...
|
|
| 37 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 38 | А61.03.001-01 | Палец диаметр 25 мм |
Загрузка ...
|
|
| 39 | А61.08.001-01 | Цепочка (9 звеньев) |
Загрузка ...
|
|
| 40 | А61.02.100-04 | Винт |
Загрузка ...
|
|
| 41 | А61.05.000 | Чека с кольцом |
Загрузка ...
|
|
| 42 | А61.01.001 | Шестерня |
Загрузка ...
|
|
| 43 | А61.01.005 | Заклепка |
Загрузка ...
|
|
| 44 | А61.01.003 | Прокладка |
Загрузка ...
|
|
| 45 | ГОСТ19853-74 | Масленка 1.1 Ц6хр |
Загрузка ...
|
|
| 46 | A61.01.104 | Корпус |
Загрузка ...
|
|
| 47 | А61.01.013 | Втулка |
Загрузка ...
|
|
| 48 | А61.01.008 | Труба |
Загрузка ...
|
|
| 49 | А61.01.011 | Колпак |
Загрузка ...
|
|
| 50 | А61.01.009 | Ограничитель |
Загрузка ...
|
|
| 51 | 70-4605100 | Вилка |
Загрузка ...
|
|
| 52 | 50-4605086 | Болт серьги |
Загрузка ...
|
|
| 53 | ГОСТ5919-70 | Гайка М10-6Н.6.019 |
Загрузка ...
|
|
| 54 | 80-4605040 | Тяга |
Загрузка ...
|
|
| 55 | 70-4605048-А | Проушина |
Загрузка ...
|
|
| 56 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 57 | А61.04.002-01 | Винт |
Загрузка ...
|
|
| 58 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 |
Загрузка ...
|
|
| 59 | А61.04.003 | Стяжка |
Загрузка ...
|
|
| 60 | А61.04.002 | Винт |
Загрузка ...
|
|
| 61 | А61.09.002 | Серьга |
Загрузка ...
|
|
| 62 | 50-4605033-Б1 | Кронштейн |
Загрузка ...
|
|
| 63 | Ф50-4605084 | Палец |
Загрузка ...
|
|
| 64 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 65 | А61.10.002 | Палец |
Загрузка ...
|
|
| 66 | 50-4605079-Б | Шкворень |
Загрузка ...
|
|
| 67 | А61.11.001 | Вилка |
Загрузка ...
|
|
| 68 | 80-4605046 | Поперечина |
Загрузка ...
|
|
| 69 | 80-4605040-01 | Тяга |
Загрузка ...
|
|
| 70 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 71 | А61.05.005 | Чека |
Загрузка ...
|
|
| 72 | 50-4605049-Б | Палец |
Загрузка ...
|
|
| 73 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 74 | 70-4605055 | Тяга |
Загрузка ...
|
|
| 75 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 76 | 50-4605100-Б | Вилка раскоса |
Загрузка ...
|
|
| 77 | А04.02.020 | Гайка |
Загрузка ...
|
|
| 78 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 79 | 70-4605047 | Втулка |
Загрузка ...
|
|
| 80 | 50-4605068-Б1 | Втулка |
Загрузка ...
|
|
| 81 | 70-4605026 | Ось |
Загрузка ...
|
|
| 82 | А6102001 | Стяжка |
Загрузка ...
|
|
| 83 | 50-4605018-Б | Втулка |
Загрузка ...
|
|
| 84 | ГОСТ5916-70 | Гайка М14х 1,5-6Н.6.019 |
Загрузка ...
|
|
| 85 | 50-4605019 | Болт |
Загрузка ...
|
|
| 86 | 70-4605050 | Тяга |
Загрузка ...
|
|
| 87 | А6103102 | Рукоятка |
Загрузка ...
|
|
| 88 | А6103101 | Труба |
Загрузка ...
|
|
| 89 | А6102100-02 | Винт (левая резьба) |
Загрузка ...
|
|
| 90 | А6110001-02 | Палец |
Загрузка ...
|
|
| 91 | 70-4605330-Б | Серьга |
Загрузка ...
|
|
| 92 | 70-4605302-Б | Пружина |
Загрузка ...
|
|
| 93 | А6110001 | Палец |
Загрузка ...
|
|
| 94 | 70-4605320 | Болт |
Загрузка ...
|
|
| 95 | 70-4605036 | Болт |
Загрузка ...
|
|
| 96 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 97 | 70-4605304-Б | Шайба |
Загрузка ...
|
|
| 98 | 70-4605316 | Гайка упорная |
Загрузка ...
|
|
| 99 | А6101006 | Болт |
Загрузка ...
|
|
| 100 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 101 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 102 | А6101204 | Крышка |
Загрузка ...
|
|
| 103 | А6101012 | Ограничитель |
Загрузка ...
|
|
| 104 | А6101300 | Труба |
Загрузка ...
|
|
| 105 | ГОСТ6874-75 | Подшипник 8109 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
