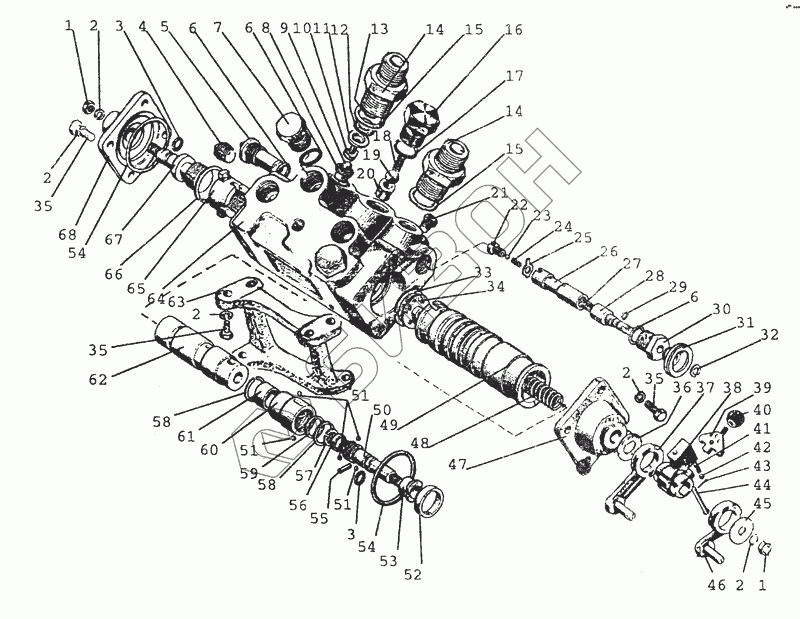

Графический каталог запасных частей к технике: МТЗ-80 (2002). 4614 Регулятор
/109.gif)
1
1
2
2
2
2
2
3
3
4
5
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
51
52
53
54
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4614030 | 80-4614030 | Винт гильзы с гайкой в сборе |
Загрузка ...
|
|
| 80-4614020 | 80-4614020 | Регулятор |
Загрузка ...
|
|
| 80-4614090 | 80-4614090 | Клапан |
Загрузка ...
|
|
| 80-4614040 | 80-4614040 | Винт золотника |
Загрузка ...
|
|
| 80-4614070 | 80-4614070 | Плунжер |
Загрузка ...
|
|
| 1 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 2 | ОСТ37.001115-75 | Шайба 12ОТ |
Загрузка ...
|
|
| 3 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 4 | Пробка КГ1/4 | Пробка КГ1/4 |
Загрузка ...
|
|
| 5 | 80-4614087 | Пробка |
Загрузка ...
|
|
| 6 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 7 | Р50-4614062 | Заглушка |
Загрузка ...
|
|
| 8 | 80-4614091 | Седло |
Загрузка ...
|
|
| 9 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 10 | 80-4614093 | Направляющая |
Загрузка ...
|
|
| 11 | 80-4614094 | Кольцо защитное |
Загрузка ...
|
|
| 12 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 13 | 80-4614092 | Пружина |
Загрузка ...
|
|
| 14 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 15 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 16 | Р50-4614019-Б | Корпус клапана |
Загрузка ...
|
|
| 17 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 18 | А61-072 | Пружина |
Загрузка ...
|
|
| 19 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 20 | Р50-4614018 | Седло |
Загрузка ...
|
|
| 21 | Пробка КГ1/8 | Пробка КГ1/8 |
Загрузка ...
|
|
| 22 | 80-4614085 | Пробка |
Загрузка ...
|
|
| 23 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 24 | 80-4614058 | Пружина |
Загрузка ...
|
|
| 25 | 80-4614065 | Шайба |
Загрузка ...
|
|
| 26 | 80-4614064 | Плунжер |
Загрузка ...
|
|
| 27 | 80-4614086 | Пружина |
Загрузка ...
|
|
| 28 | 80-4614063 | Винт |
Загрузка ...
|
|
| 29 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 30 | 80-4614037 | Заглушка |
Загрузка ...
|
|
| 31 | 80-4614071 | Маховичок |
Загрузка ...
|
|
| 32 | ГОСТ13940-86 | Кольцо 2В50 |
Загрузка ...
|
|
| 33 | ГОСТ13943-86 | Кольцо В19 |
Загрузка ...
|
|
| 34 | Р50-4614017 | Шайба |
Загрузка ...
|
|
| 35 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 36 | Р50-4614052 | Шайба |
Загрузка ...
|
|
| 37 | Р50-4614080-А | Рычаг |
Загрузка ...
|
|
| 38 | Р50-4614048-Б1 | Муфта |
Загрузка ...
|
|
| 39 | Р50-4614049-Б | Фиксатор |
Загрузка ...
|
|
| 40 | Р50-4614054 | Ручка |
Загрузка ...
|
|
| 41 | Р50-4614072 | Пружина |
Загрузка ...
|
|
| 42 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 43 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 44 | Р50-4614051 | Ось |
Загрузка ...
|
|
| 45 | Р50-4614053 | Шайба |
Загрузка ...
|
|
| 46 | Р50-4614090 | Рычаг |
Загрузка ...
|
|
| 47 | 80-4614060 | Крышка левая со втулкой в сборе |
Загрузка ...
|
|
| 48 | 80-4614014 | Пружина |
Загрузка ...
|
|
| 49 | 80-4614012 | Гильза |
Загрузка ...
|
|
| 50 | 80-4614041 | Винт золотника |
Загрузка ...
|
|
| 51 | ГОСТ3722-81 | Шарик 10.0-60 |
Загрузка ...
|
|
| 52 | 80-4614027 | Шайба |
Загрузка ...
|
|
| 53 | 80-4614043 | Втулка |
Загрузка ...
|
|
| 54 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 55 | ГОСТ14229-93 | Штифт пружинный А8х45 |
Загрузка ...
|
|
| 56 | 80-4614044 | Шайба |
Загрузка ...
|
|
| 57 | ГОСТ13940-86 | Кольцо 2В50 |
Загрузка ...
|
|
| 58 | ГОСТ13941-86 | Кольцо В25 |
Загрузка ...
|
|
| 59 | 80-4614046 | Втулка |
Загрузка ...
|
|
| 60 | 80-4614042 | Гайка золотника |
Загрузка ...
|
|
| 61 | 80-4614045 | Втулка |
Загрузка ...
|
|
| 62 | 80-4614013 | Золотник |
Загрузка ...
|
|
| 63 | 70-4614032-А | Кронштейн |
Загрузка ...
|
|
| 64 | 80-4614011 | Корпус регулятора |
Загрузка ...
|
|
| 65 | 80-4614024 | Гайка гильзы |
Загрузка ...
|
|
| 66 | ГОСТ13941-86 | Кольцо В25 |
Загрузка ...
|
|
| 67 | 80-4614022 | Винт гильзы |
Загрузка ...
|
|
| 68 | Р50-4614015-Б | Крышка правая |
Загрузка ...
|
