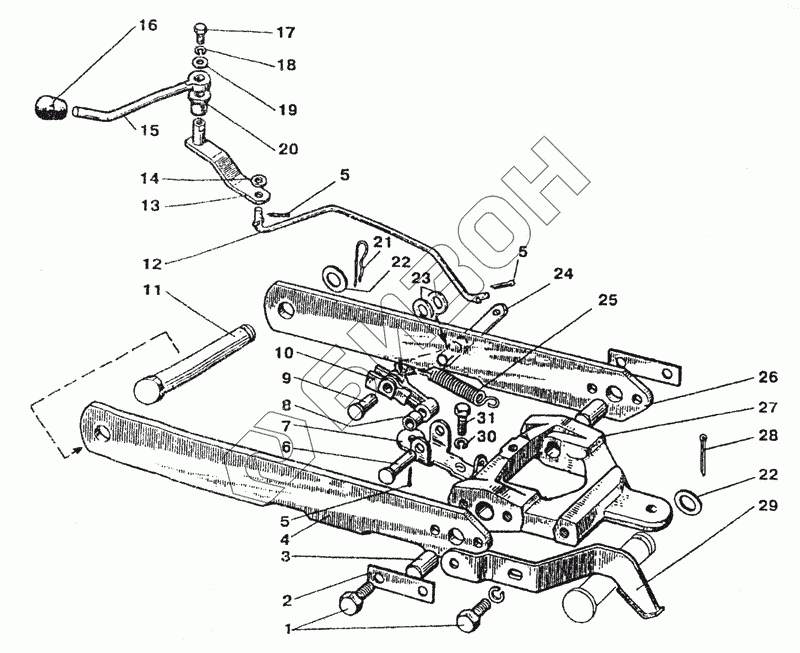

Графический каталог запасных частей к технике: МТЗ-80 (2002). 4619 Механизм фиксации
/112.gif)
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4605110 | 80-4605110 | Механизм фиксации |
Загрузка ...
|
|
| 1 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 2 | 70-4619016 | Пластина |
Загрузка ...
|
|
| 3 | 85-4619017-01 | Штифт |
Загрузка ...
|
|
| 4 | 80-4619012-Б-01 | Тяга |
Загрузка ...
|
|
| 5 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 6 | ОСТ37.001.163-75 | Палец 8x65 |
Загрузка ...
|
|
| 7 | 70-4619033 | Кронштейн |
Загрузка ...
|
|
| 8 | 50-4605069-01 | Втулка |
Загрузка ...
|
|
| 9 | ОСТ37.001.163-75 | Палец 8x65 |
Загрузка ...
|
|
| 10 | 70-4619029-Б | Рычаг |
Загрузка ...
|
|
| 11 | 80-4619019 | Палец |
Загрузка ...
|
|
| 12 | 80-4619134 | Тяга |
Загрузка ...
|
|
| 13 | 85-4619035 | Рычаг |
Загрузка ...
|
|
| 14 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 15 | 85-4619036 | Рукоятка |
Загрузка ...
|
|
| 16 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 17 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 18 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 19 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 20 | 50-4607082-А | Втулка |
Загрузка ...
|
|
| 21 | А6107.001 | Шплинт |
Загрузка ...
|
|
| 22 | 70-4619042 | Шайба |
Загрузка ...
|
|
| 23 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 24 | 80-4619128 | Рычаг |
Загрузка ...
|
|
| 25 | 50-13101.58-Б | Пружина |
Загрузка ...
|
|
| 26 | 80-4619105 | Тяга |
Загрузка ...
|
|
| 27 | 80-4619011 | Захват |
Загрузка ...
|
|
| 28 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
|
| 29 | 80-4619020 | Пластина |
Загрузка ...
|
|
| 30 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 31 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
