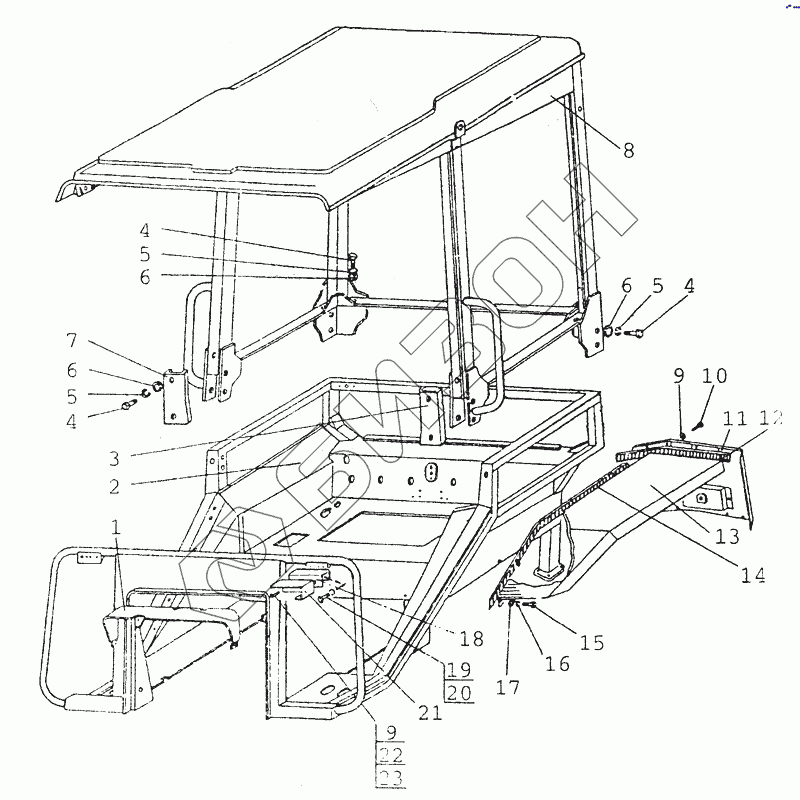

Графический каталог запасных частей к технике: МТЗ-80 (2002). 6702, 8404 Тент каркас. Основание
/145.gif)
1
2
3
4
4
4
5
5
5
6
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-3712041-01 | 85-3712041-01 | Кронштейн левый |
Загрузка ...
|
|
| 85-3712045-01 | 85-3712045-01 | Кожух левый |
Загрузка ...
|
|
| 80-8404011-Б-01 | 80-8404011-Б-01 | Крыло правое |
Загрузка ...
|
|
| 80-6700510 | 80-6700510 | Тент-каркас с основанием в сборе |
Загрузка ...
|
|
| 80-8404020-Б-01 | 80-8404020-Б-01 | Закрылок правый |
Загрузка ...
|
|
| 1 | 80-6703056 | Вставка |
Загрузка ...
|
|
| 2 | 80-6702510 | Основание |
Загрузка ...
|
|
| 3 | 80-6700511 | Накладка |
Загрузка ...
|
|
| 4 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 5 | OCT37.001.115-75 | Шайба 6Т |
Загрузка ...
|
|
| 6 | ГОСТ6958-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 7 | 80-6700511-01 | Накладка |
Загрузка ...
|
|
| 8 | 80-6701505 | Каркас |
Загрузка ...
|
|
| 9 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 10 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 11 | 80-8404020-Б | Закрылок левый |
Загрузка ...
|
|
| 12 | 80-8404014-А | Уплотнитель |
Загрузка ...
|
|
| 13 | 80-8404011-Б | Крыло левое |
Загрузка ...
|
|
| 14 | 80-8404013-А | Уплотнитель |
Загрузка ...
|
|
| 15 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 16 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 17 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 18 | 85-3712041 | Кронштейн правый |
Загрузка ...
|
|
| 19 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 20 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 21 | 85-3712045 | Кожух правый |
Загрузка ...
|
|
| 22 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 23 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
