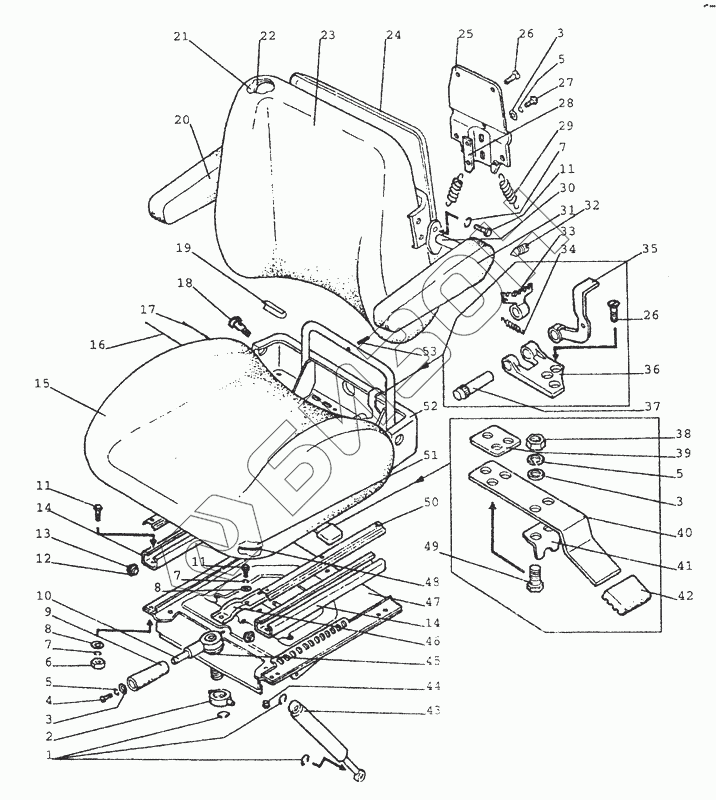

Графический каталог запасных частей к технике: МТЗ-80 (2002). 6800 Сиденье оператора
/122.gif)
1
2
3
3
3
4
5
5
5
6
7
7
7
8
8
9
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80В-6801500 | 80В-6801500 | Подвеска |
Загрузка ...
|
|
| 80В-6800000-01 | 80В-6800000-01 | Сиденье |
Загрузка ...
|
|
| 1 | 70-6801307 | Шайба |
Загрузка ...
|
|
| 2 | 80В-6801023 | Гайка |
Загрузка ...
|
|
| 3 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 4 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 5 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 6 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 7 | ОСТ37.001.115-75 | Шайба 8Т |
Загрузка ...
|
|
| 8 | ГОСТ11371-78 | Шайба С6.01.08кп.019 |
Загрузка ...
|
|
| 9 | 80В-6801155 | Рукоятка |
Загрузка ...
|
|
| 10 | 80В-6801150 | Рукоятка |
Загрузка ...
|
|
| 11 | ГОСТ7796-70 | Болт М8-6gх20.88.35.019 |
Загрузка ...
|
|
| 12 | ГОСТ9833-73 | Кольцо 010-015-30-2-3 |
Загрузка ...
|
|
| 13 | 70-6804391 | Ролик |
Загрузка ...
|
|
| 14 | 80В-6800104 | Направляющая |
Загрузка ...
|
|
| 15 | 80В-6804500 | Чехол |
Загрузка ...
|
|
| 16 | 80В-6804003 | Пруток |
Загрузка ...
|
|
| 17 | 80В-6804009 | Пруток |
Загрузка ...
|
|
| 18 | 80В-6800106 | Болт |
Загрузка ...
|
|
| 19 | 80В-6804015 | Втулка |
Загрузка ...
|
|
| 20 | 80В-6806120-01 | Подушка |
Загрузка ...
|
|
| 21 | 80В-6805001 | Подушка |
Загрузка ...
|
|
| 22 | 80В-6805002 | Рамка |
Загрузка ...
|
|
| 23 | 80В-6805500 | Чехол |
Загрузка ...
|
|
| 24 | 80В-6805010-01 | Основание |
Загрузка ...
|
|
| 25 | 80В-6804040 | Опора |
Загрузка ...
|
|
| 26 | ГОСТ17473-80 | Винт ВМ6-6gх12.58.019 |
Загрузка ...
|
|
| 27 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 28 | 80В-6804001 | Зацеп |
Загрузка ...
|
|
| 29 | 80В-6804013-Б | Пружина |
Загрузка ...
|
|
| 30 | 80В-6806110 | Ось |
Загрузка ...
|
|
| 31 | 80В-6806120 | Подушка |
Загрузка ...
|
|
| 32 | 80В-6806101 | Болт |
Загрузка ...
|
|
| 33 | 80В-6804011 | Гребенка |
Загрузка ...
|
|
| 34 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 35 | 80В-6804080 | Рычаг |
Загрузка ...
|
|
| 36 | 80-6708011 | Петля |
Загрузка ...
|
|
| 37 | 70-6708189 | Ось |
Загрузка ...
|
|
| 38 | ГОСТ5915-70 | Гайка М6-6Н.6.019 |
Загрузка ...
|
|
| 39 | 80В-6804014 | Накладка |
Загрузка ...
|
|
| 40 | 80В-6804062-Б | Рычаг |
Загрузка ...
|
|
| 41 | 80В-6804064-Б | Стопор |
Загрузка ...
|
|
| 42 | 80В-6804066 | Накладка |
Загрузка ...
|
|
| 43 | 80-6809100-10 | Амортизатор |
Загрузка ...
|
|
| 44 | 70-8402074 | Буфер |
Загрузка ...
|
|
| 45 | 80В-6801008 | Шайба |
Загрузка ...
|
|
| 46 | 80В-6801031 | Усилитель |
Загрузка ...
|
|
| 47 | 80В-6801550-Б | Панель |
Загрузка ...
|
|
| 48 | 80В-6804005 | Рамка |
Загрузка ...
|
|
| 49 | ГОСТ7798-70 | Болт M6-6gx16.88.35.019 |
Загрузка ...
|
|
| 50 | 80В-6800102 | Рейка |
Загрузка ...
|
|
| 51 | 80В-6804007 | Подушка |
Загрузка ...
|
|
| 52 | 80В-6804020 | Панель |
Загрузка ...
|
|
| 53 | ГОСТ397-79 | Шплинт 3.2x18.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
