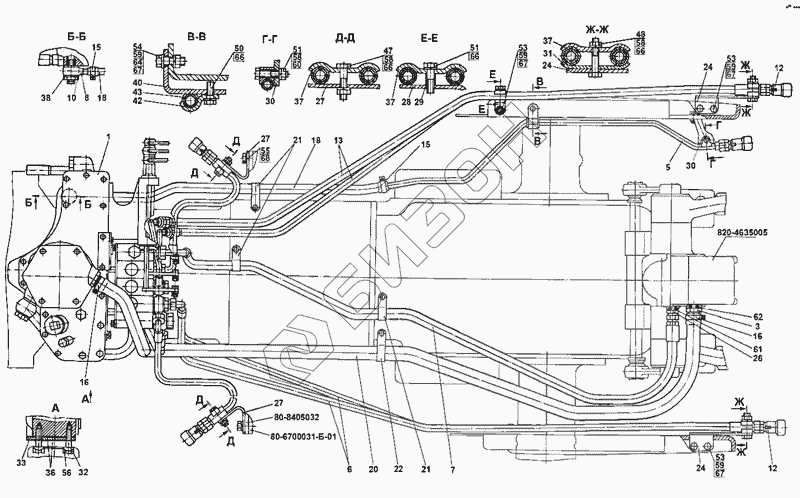

Графический каталог запасных частей к технике: МТЗ-80 (2009). Гидросистема
/46.5.gif)
80-8405032
820-4635005
80-6700031-Б-01
1
3
5
6
7
8
10
12
12
13
15
15
16
16
18
18
20
21
21
22
24
24
24
26
27
27
27
28
29
30
30
31
32
36
37
37
37
38
40
42
43
47
48
50
51
51
53
53
53
54
56
58
58
58
59
59
59
59
61
62
64
66
66
66
66
67
67
67
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-8405032 | 80-8405032 | Кронштейн |
Загрузка ...
|
|
| 820-4635005 | 820-4635005 | Гидроподъемник |
Загрузка ...
|
|
| 80-6700031-Б-01 | 80-6700031-Б-01 | Кронштейн правый |
Загрузка ...
|
|
| 1 | Р1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 3 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 5 | К1221-4607125 | Труба |
Загрузка ...
|
|
| 6 | 680-4607140-03 | Рукав высокого давления |
Загрузка ...
|
|
| 7 | 952-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 8 | С80-4607380 | Труба |
Загрузка ...
|
|
| 10 | 80-4607455 | Болт |
Загрузка ...
|
|
| 12 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 13 | П100-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | ХС-21 | Хомут |
Загрузка ...
|
|
| 16 | ХС-31 | Хомут |
Загрузка ...
|
|
| 18 | К1221-4607011 | Шланг |
Загрузка ...
|
|
| 20 | П80-4607012 | Шланг |
Загрузка ...
|
|
| 21 | П80-4607013 | Хомут |
Загрузка ...
|
|
| 22 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 24 | М80-4607014 | Кронштейн |
Загрузка ...
|
|
| 26 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 27 | М80-4607017 | Кронштейн |
Загрузка ...
|
|
| 28 | М80-4607018 | Кронштейн |
Загрузка ...
|
|
| 29 | Е1021-4607044 | Втулка |
Загрузка ...
|
|
| 30 | 85-4607431 | Кронштейн |
Загрузка ...
|
|
| 31 | 70-4607156 | Планка |
Загрузка ...
|
|
| 32 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 36 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 37 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 38 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 40 | 1321-3407022 | Кронштейн |
Загрузка ...
|
|
| 42 | 70-3407163-01 | Планка |
Загрузка ...
|
|
| 43 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 47 | М8х40 | Болт |
Загрузка ...
|
|
| 48 | М8х45 | Болт |
Загрузка ...
|
|
| 50 | М8х25 | Болт |
Загрузка ...
|
|
| 51 | М8х35 | Болт |
Загрузка ...
|
|
| 53 | М10x25 | Болт |
Загрузка ...
|
|
| 54 | М10x30 | Болт |
Загрузка ...
|
|
| 56 | М14x1,5x45 | Болт |
Загрузка ...
|
|
| 58 | М8 | Гайка |
Загрузка ...
|
|
| 59 | М10 | Гайка |
Загрузка ...
|
|
| 61 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 62 | 027-032-30-1-4 | Кольцо |
Загрузка ...
|
|
| 64 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 66 | ШП8 | Шайба |
Загрузка ...
|
|
| 67 | ШП10 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
