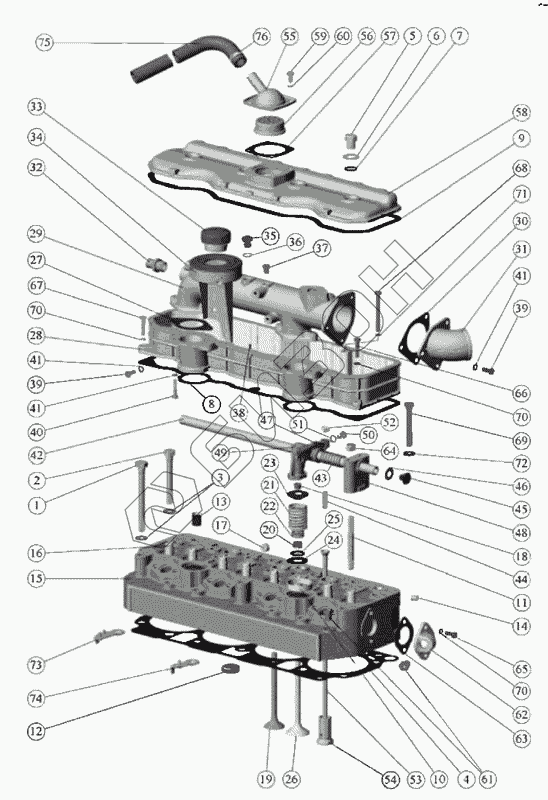

Графический каталог запасных частей к технике: МТЗ-80 (2009). Клапаны и толкатели клапанов
/10.2.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
39
40
41
41
41
42
42
42
43
43
44
45
46
47
47
48
48
49
49
50
51
52
53
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
70
71
72
73
74
75
76
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1003011 | 240-1003011 | Головка цилиндров |
Загрузка ...
|
|
| 240-1003010-А | 240-1003010-А | Установка головки цилиндров |
Загрузка ...
|
|
| 240-1007100-Б1 | 240-1007100-Б1 | Механизм коромысел |
Загрузка ...
|
|
| 240-1003030-А-01 | 240-1003030-А-01 | Крышка головки цилиндров |
Загрузка ...
|
|
| 1 | 240-1002047 | Болт |
Загрузка ...
|
|
| 2 | 240-1002047-01 | Болт |
Загрузка ...
|
|
| 3 | 48-1002318 | Шайба |
Загрузка ...
|
|
| 4 | 50-1003070-А5 | Прокладка головки цилиндров |
Загрузка ...
|
|
| 5 | 50-1003104-А | Гайка колпака |
Загрузка ...
|
|
| 6 | 50-1003106 | Шайба |
Загрузка ...
|
|
| 7 | 50-1003107-А-01 | Кольцо |
Загрузка ...
|
|
| 8 | 240-1003108 | Прокладка |
Загрузка ...
|
|
| 9 | 240-1003109 | Прокладка |
Загрузка ...
|
|
| 10 | 50-1003103-А | Стакан |
Загрузка ...
|
|
| 11 | 50-1003112 | Шпилька |
Загрузка ...
|
|
| 12 | 240-1003027-А2 | Заглушка |
Загрузка ...
|
|
| 13 | 240-1003029 | Втулка |
Загрузка ...
|
|
| 14 | 240-1003037 | Заглушка |
Загрузка ...
|
|
| 15 | 240-1003015-А1 | Головка цилиндров |
Загрузка ...
|
|
| 16 | 245-1007032 | Втулка направляющая клапана |
Загрузка ...
|
|
| 17 | Д02-003-А | Заглушка |
Загрузка ...
|
|
| 18 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 18 | 50-1007053-А2 | Сухарь клапана |
Загрузка ...
|
|
| 19 | 240-1007015-Б9 | Клапан выпускной |
Загрузка ...
|
|
| 19 | 240-1007015-Б6 | Клапан выпускной |
Загрузка ...
|
|
| 19 | 240-1007015-Б7 | Клапан выпускной |
Загрузка ...
|
|
| 20 | 240-1007020 | Манжета |
Загрузка ...
|
|
| 21 | 240-1007045-А1 | Пружина клапана |
Загрузка ...
|
|
| 22 | 240-1007046-А1 | Пружина клапана |
Загрузка ...
|
|
| 23 | 240-1007048 | Тарелка |
Загрузка ...
|
|
| 24 | 240-1007054 | Шайба |
Загрузка ...
|
|
| 25 | 240-1007055 | Шайба |
Загрузка ...
|
|
| 26 | 240-1007014-Б4 | Клапан впускной |
Загрузка ...
|
|
| 27 | 240-1003031 | Прокладка |
Загрузка ...
|
|
| 28 | 240-1003032-А | Крышка головки цилиндров |
Загрузка ...
|
|
| 29 | 240-1003033-14 | Коллектор впускной |
Загрузка ...
|
|
| 30 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 31 | 243-1109210 | Патрубок |
Загрузка ...
|
|
| 33 | 240-3707200 | Пробка |
Загрузка ...
|
|
| 34 | 242-3707140-А | Бачок |
Загрузка ...
|
|
| 35 | 50-1117028 | Пробка |
Загрузка ...
|
|
| 36 | Д-18-055-А | Кольцо уплотнительное |
Загрузка ...
|
|
| 37 | КГ1/8.А12.016 | Пробка |
Загрузка ...
|
|
| 38 | 2,5X10 | Штифт |
Загрузка ...
|
|
| 39 | М8х20 | Болт |
Загрузка ...
|
|
| 40 | М8х35 | Болт |
Загрузка ...
|
|
| 41 | ШП8 | Шайба |
Загрузка ...
|
|
| 42 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 42 | 50-1007102-А1 | Ось коромысел |
Загрузка ...
|
|
| 42 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 43 | 50-1007103-А1 | Пружина оси коромысел |
Загрузка ...
|
|
| 43 | 50-1007103-А2 | Пружина оси коромысел |
Загрузка ...
|
|
| 44 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 45 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 46 | 50-1007183 | Шайба пробки |
Загрузка ...
|
|
| 47 | 50-1007212-А3 | Коромысло |
Загрузка ...
|
|
| 47 | 50-1007212-А4 | Коромысло клапана со втулкой |
Загрузка ...
|
|
| 48 | 240-1007151-Б-01 | Стойка задняя |
Загрузка ...
|
|
| 48 | 240-1007151-Б | Стойка передняя |
Загрузка ...
|
|
| 49 | 240-1007152-Б-01 | Стойка средняя |
Загрузка ...
|
|
| 49 | 240-1007152-Б | Стойка вторая |
Загрузка ...
|
|
| 50 | 240-1007185 | Фиксатор |
Загрузка ...
|
|
| 51 | ШП10 | Шайба |
Загрузка ...
|
|
| 52 | Д02-063 | Гайка |
Загрузка ...
|
|
| 53 | 240-1007310-Б | Штанга |
Загрузка ...
|
|
| 53 | 240-1007310-Б1 | Штанга |
Загрузка ...
|
|
| 53 | 240-1007375-А | Толкатель |
Загрузка ...
|
|
| 54 | 240-1007375-А1 | Толкатель клапана |
Загрузка ...
|
|
| 54 | 240-1007375-А2 | Толкатель клапана |
Загрузка ...
|
|
| 55 | 240-1002430-Г | Корпус сапуна |
Загрузка ...
|
|
| 56 | 240-1002440 | Фильтр |
Загрузка ...
|
|
| 57 | 240-1002444-А1 | Прокладка |
Загрузка ...
|
|
| 58 | 240-1003122-Б | Колпак крышки |
Загрузка ...
|
|
| 59 | М8х16 | Болт |
Загрузка ...
|
|
| 60 | ШП8 | Шайба |
Загрузка ...
|
|
| 61 | КГ3/8 | Пробка |
Загрузка ...
|
|
| 62 | 70-8115022-А | Патрубок |
Загрузка ...
|
|
| 63 | 50-1015598 | Прокладка патрубка |
Загрузка ...
|
|
| 64 | M12-6H6(S18) | Гайка |
Загрузка ...
|
|
| 65 | М8х20 | Болт |
Загрузка ...
|
|
| 66 | М8х30 | Болт |
Загрузка ...
|
|
| 67 | М8х35 | Болт |
Загрузка ...
|
|
| 68 | М8х80240-1022070-03 | Болт |
Загрузка ...
|
|
| 69 | М12x85 | Болт |
Загрузка ...
|
|
| 70 | ШП8 | Шайба |
Загрузка ...
|
|
| 71 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 72 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 73 | 240-1111115-А | Кронштейн |
Загрузка ...
|
|
| 74 | 240-1Ш125-А1 | Кронштейн |
Загрузка ...
|
|
| 75 | РУКАВ20x29-1.6 | Рукав |
Загрузка ...
|
|
| 76 | 20-32NORMA | Хомут |
Загрузка ...
|
|
| 76 | ХС-26.019 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
