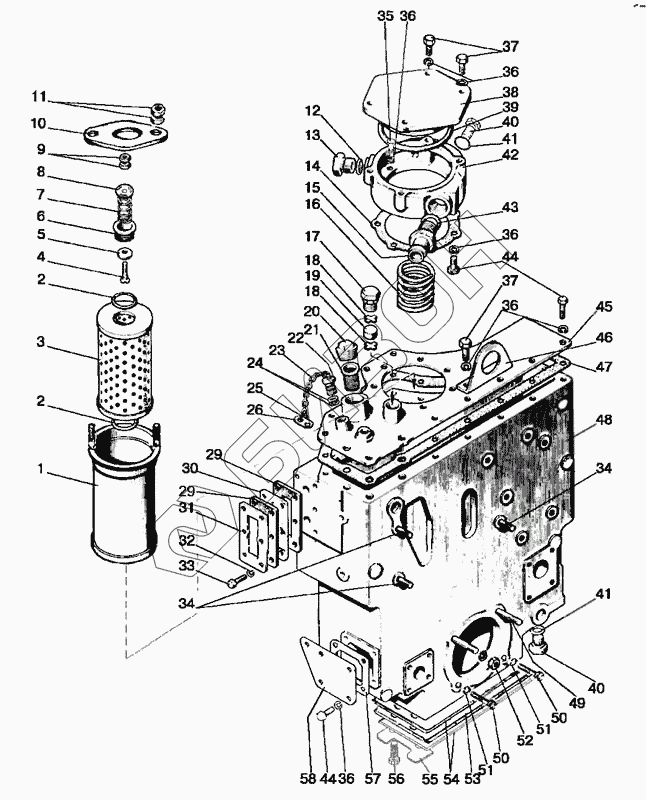

Графический каталог запасных частей к технике: МТЗ-80 (2009). Корпус гидроагрегатов и фильтр
/46.12.gif)
85-4608010-01
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
29
29
30
31
32
33
34
34
35
36
36
36
36
36
37
37
38
39
40
40
41
41
42
43
44
44
45
46
47
48
49
50
50
51
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4608090 | 85-4608090 | Клапан 85-4608091 в сборе |
Загрузка ...
|
|
| 85-4608010-01 | 85-4608010-01 | Корпус гидросистемы в сборе |
Загрузка ...
|
|
| А28.04.10.000 | А28.04.10.000 | Клапан 8.20.004 в сборе |
Загрузка ...
|
|
| 1 | А28.04.20.000-А1 | Корпус |
Загрузка ...
|
|
| 2 | 042-050-46-2-2 | Кольцо |
Загрузка ...
|
|
| 3 | 635-1 | Элемент фильтрующий |
Загрузка ...
|
|
| 4 | ВМ6х40 | Винт |
Загрузка ...
|
|
| 5 | 8.20.004 | Клапан |
Загрузка ...
|
|
| 6 | А28.04.10.001 | Корпус |
Загрузка ...
|
|
| 7 | 8.20.002 | Пружина |
Загрузка ...
|
|
| 8 | 8.20.005 | Шайба опорная |
Загрузка ...
|
|
| 9 | М6 | Гайка |
Загрузка ...
|
|
| 10 | А28.04.00.001 | Ограничитель |
Загрузка ...
|
|
| 11 | М6 | Гайка |
Загрузка ...
|
|
| 12 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 13 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 14 | 85-4608089 | Прокладка |
Загрузка ...
|
|
| 15 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| 16 | 85-4608057 | Пружина |
Загрузка ...
|
|
| 17 | 50-4608059 | Пробка сапуна |
Загрузка ...
|
|
| 18 | 50-4608062 | Шайба сапуна |
Загрузка ...
|
|
| 19 | 50-4608063 | Фильтр |
Загрузка ...
|
|
| 20 | ПККГ11/4 | Пробка |
Загрузка ...
|
|
| 21 | А61-С06-А3 | Фильтр |
Загрузка ...
|
|
| 22 | 85-4608091 | Клапан |
Загрузка ...
|
|
| 23 | 50-1002460 | Цепочка |
Загрузка ...
|
|
| 24 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 25 | 36-1101067 | Кольцо |
Загрузка ...
|
|
| 26 | 50-3407069 | Чека |
Загрузка ...
|
|
| 29 | 85-4608086-А | Прокладка |
Загрузка ...
|
|
| 30 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 31 | 85-4608088 | Пластина |
Загрузка ...
|
|
| 32 | ШП6 | Шайба |
Загрузка ...
|
|
| 33 | М6х16 | Винт |
Загрузка ...
|
|
| 34 | М103р/6gх20 | Шпилька |
Загрузка ...
|
|
| 35 | М8х30 | Болт |
Загрузка ...
|
|
| 36 | ШП8 | Шайба |
Загрузка ...
|
|
| 37 | М8х25 | Болт |
Загрузка ...
|
|
| 38 | 85-4608022 | Крышка |
Загрузка ...
|
|
| 39 | 130-135-30-2-4 | Кольцо |
Загрузка ...
|
|
| 40 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 41 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 42 | 85-4608018 | Стакан |
Загрузка ...
|
|
| 43 | 027-032-30-2-4 | Кольцо |
Загрузка ...
|
|
| 44 | М8х20 | Болт |
Загрузка ...
|
|
| 45 | 85-4608025 | Крышка |
Загрузка ...
|
|
| 46 | 80-4608073 | Кронштейн |
Загрузка ...
|
|
| 47 | 85-4608031 | Прокладка |
Загрузка ...
|
|
| 48 | 85-4608016-А | Корпус гидросистемы |
Загрузка ...
|
|
| 49 | М103р/6gх35 | Шпилька |
Загрузка ...
|
|
| 50 | М10x40 | Болт |
Загрузка ...
|
|
| 51 | ШП10 | Шайба |
Загрузка ...
|
|
| 52 | М10 | Гайка |
Загрузка ...
|
|
| 53 | 70-4608072 | Пластина |
Загрузка ...
|
|
| 54 | 50-4608049 | Прокладка |
Загрузка ...
|
|
| 55 | 70-4607168 | Пластина |
Загрузка ...
|
|
| 56 | М14x1,5x45 | Болт |
Загрузка ...
|
|
| 57 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 58 | 80-4608019-01 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
