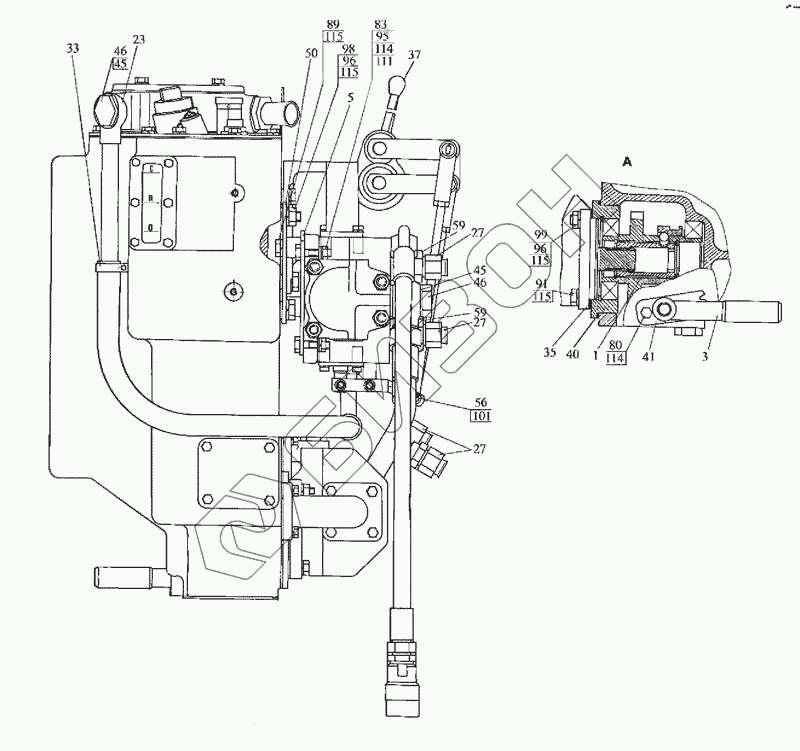

Графический каталог запасных частей к технике: МТЗ-80 (2009). Корпус гидросистемы
/46.7.gif)
Р1221-4600015
1
3
5
23
27
27
27
33
35
37
40
41
45
45
46
46
50
56
59
59
80
83
89
91
95
96
96
98
99
101
111
114
114
115
115
115
115
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р1221-4600015 | Р1221-4600015 | Корпус гидросистемы |
Загрузка ...
|
|
| 1 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 5 | Р1221-4607030 | Кронштейн |
Загрузка ...
|
|
| 6 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 8 | Р1221-4607050 | Труба |
Загрузка ...
|
|
| 9 | С85-4607060 | Труба |
Загрузка ...
|
|
| 10 | С85-4607080 | Труба |
Загрузка ...
|
|
| 12 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 14 | Д80-4607100 | Патрубок |
Загрузка ...
|
|
| 16 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 18 | 952-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | Р1221-4607260 | Тяга |
Загрузка ...
|
|
| 21 | Р1221-4607260-01 | Тяга |
Загрузка ...
|
|
| 23 | 80В-4607375 | Маслопровод |
Загрузка ...
|
|
| 25 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 26 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 27 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 28 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 29 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 31 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 32 | РП70-1221 | Распределитель |
Загрузка ...
|
|
| 33 | ХС-26 | Хомут |
Загрузка ...
|
|
| 35 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 37 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 38 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 40 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 41 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 42 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 45 | 40-4607033-А-01 | Шайба |
Загрузка ...
|
|
| 46 | 40-4607037 | Болт |
Загрузка ...
|
|
| 47 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 50 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 53 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 54 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 56 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 57 | М80-4607011 | Шланг |
Загрузка ...
|
|
| 59 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 64 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 65 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 66 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 68 | 50-4608027-В | Пробка |
Загрузка ...
|
|
| 70 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 73 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 80 | М8х16 | Болт |
Загрузка ...
|
|
| 81 | М8х20 | Болт |
Загрузка ...
|
|
| 82 | М8х25 | Болт |
Загрузка ...
|
|
| 83 | М8х30 | Болт |
Загрузка ...
|
|
| 89 | М10x20 | Болт |
Загрузка ...
|
|
| 90 | М10x30 | Болт |
Загрузка ...
|
|
| 91 | М10x40 | Болт |
Загрузка ...
|
|
| 93 | М12x35 | Болт |
Загрузка ...
|
|
| 95 | М8 | Гайка |
Загрузка ...
|
|
| 96 | М10 | Гайка |
Загрузка ...
|
|
| 98 | М10x20 | Болт |
Загрузка ...
|
|
| 99 | М10x35 | Болт |
Загрузка ...
|
|
| 101 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 103 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 104 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 105 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 106 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 108 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 111 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 114 | ШП8 | Шайба |
Загрузка ...
|
|
| 115 | ШП10 | Шайба |
Загрузка ...
|
|
| 116 | ШП12 | Шайба |
Загрузка ...
|
|
| 120 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 123 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 124 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 125 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
