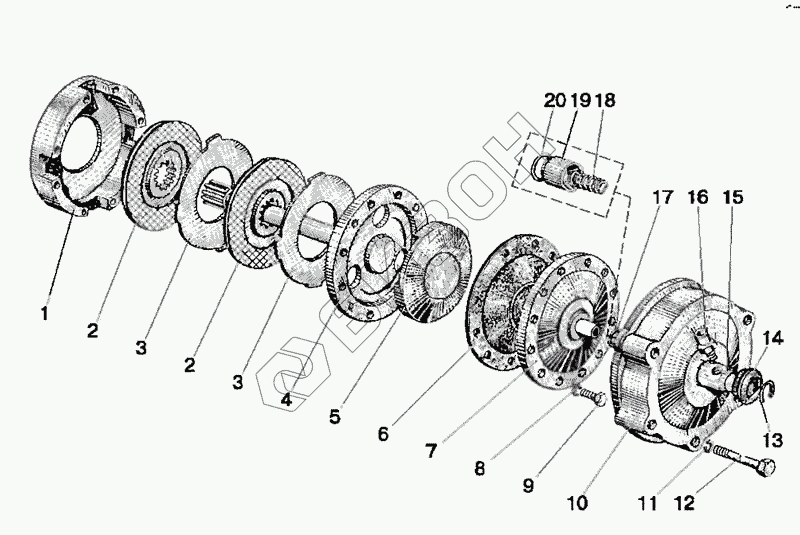

Графический каталог запасных частей к технике: МТЗ-80 (2009). Механизм блокировки дифференциала
/24.3.gif)
1
2
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 82Р-2409050 | 82Р-2409050 | Переходник |
Загрузка ...
|
|
| 70-2409010-Б | 70-2409010-Б | Муфта блокировочная в сборе |
Загрузка ...
|
|
| 1 | 70-2409015-А | Корпус муфты |
Загрузка ...
|
|
| 2 | 70-3502040-01 | Диск |
Загрузка ...
|
|
| 2 | 70-3502040-04 | Диск тормозной |
Загрузка ...
|
|
| 3 | 70-2409028 | Диск отжимной |
Загрузка ...
|
|
| 4 | 70-2409020 | Вал блокировочный |
Загрузка ...
|
|
| 5 | 70-2409018 | Диск нажимной |
Загрузка ...
|
|
| 6 | 70-2409021 | Диафрагма |
Загрузка ...
|
|
| 7 | 70-2409030-Б | Крышка диафрагмы |
Загрузка ...
|
|
| 8 | ШП8 | Шайба |
Загрузка ...
|
|
| 9 | М8х40 | Болт |
Загрузка ...
|
|
| 10 | 70-2409035-А6 | Кожух |
Загрузка ...
|
|
| 11 | ШП12 | Шайба |
Загрузка ...
|
|
| 12 | М12x200 | Болт |
Загрузка ...
|
|
| 13 | С40 | Кольцо |
Загрузка ...
|
|
| 14 | 82Р-2409036-А | Уплотнитель |
Загрузка ...
|
|
| 15 | 70-2409026-Б | Переходник |
Загрузка ...
|
|
| 16 | 70-2409037 | Штуцер |
Загрузка ...
|
|
| 17 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 18 | 54-06-448-А | Пружина |
Загрузка ...
|
|
| 19 | 70-2409027-А | Втулка |
Загрузка ...
|
|
| 20 | 70-2409033-Б | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
