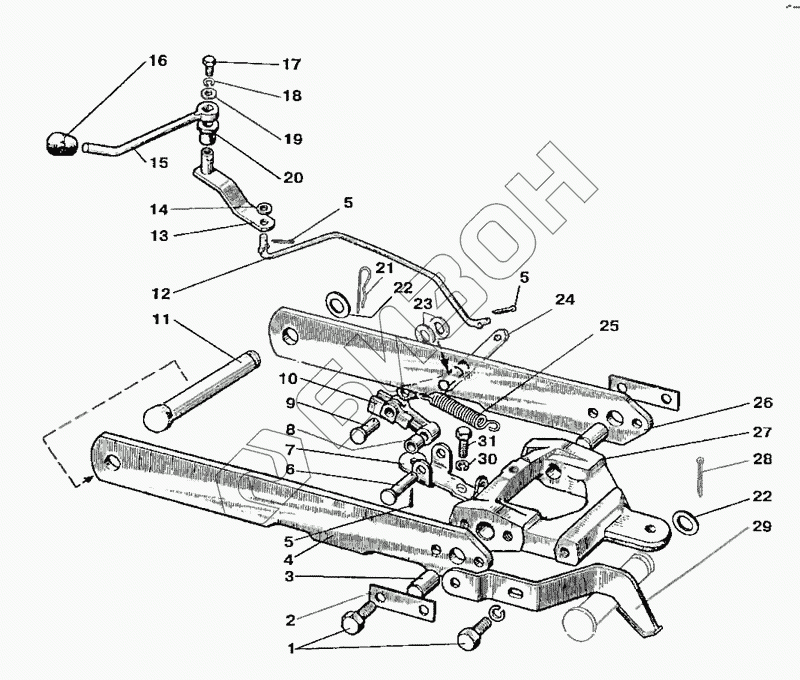

Графический каталог запасных частей к технике: МТЗ-80 (2009). Механизм фиксации
/46.26.gif)
80-4605110
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-4605110 | 80-4605110 | Механизм фиксации |
Загрузка ...
|
|
| 1 | М12x30 | Болт |
Загрузка ...
|
|
| 2 | 70-4619016 | Пластина |
Загрузка ...
|
|
| 3 | 85-4619017-01 | Штифт |
Загрузка ...
|
|
| 4 | 80-4619012-Б-01 | Тяга |
Загрузка ...
|
|
| 5 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 6 | 12x48 | Палец |
Загрузка ...
|
|
| 7 | 70-4619033 | Кронштейн |
Загрузка ...
|
|
| 8 | 50-4605069-01 | Втулка |
Загрузка ...
|
|
| 9 | 12x32 | Палец |
Загрузка ...
|
|
| 10 | 70-4619029-Б | Рычаг |
Загрузка ...
|
|
| 11 | 80-4619019 | Палец |
Загрузка ...
|
|
| 12 | 80-4619134 | Тяга |
Загрузка ...
|
|
| 13 | 85-4619035 | Рычаг |
Загрузка ...
|
|
| 14 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 15 | 85-4619036 | Рукоятка |
Загрузка ...
|
|
| 16 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 17 | М6х14 | Болт |
Загрузка ...
|
|
| 18 | ШП6 | Шайба |
Загрузка ...
|
|
| 19 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 20 | 50-4607082-А | Втулка |
Загрузка ...
|
|
| 21 | А61.07.001 | Шплинт |
Загрузка ...
|
|
| 22 | 70-4619042 | Шайба |
Загрузка ...
|
|
| 23 | 85-4619014 | Шайба |
Загрузка ...
|
|
| 24 | 80-4619128 | Рычаг |
Загрузка ...
|
|
| 25 | 50-1310158-Б | Пружина |
Загрузка ...
|
|
| 26 | 80-4619105 | Тяга |
Загрузка ...
|
|
| 27 | 80-4619011 | Захват |
Загрузка ...
|
|
| 28 | 5x36 | Шплинт |
Загрузка ...
|
|
| 29 | 80-4619020 | Пластина |
Загрузка ...
|
|
| 30 | ШП8 | Шайба |
Загрузка ...
|
|
| 31 | М8х16 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
