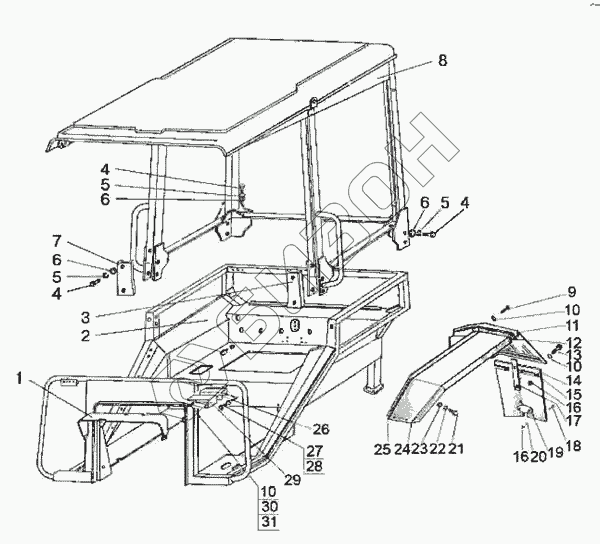

Графический каталог запасных частей к технике: МТЗ-80 (2009). Тент-каркас. Основание
/67.2.gif)
80-6700510
1
2
3
4
4
4
5
5
5
6
6
6
7
8
9
10
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-6700510 | 80-6700510 | Тент-каркас с основанием в сборе |
Загрузка ...
|
|
| 1 | 85-6703056 | Вставка |
Загрузка ...
|
|
| 2 | 80-6702510 | Основание |
Загрузка ...
|
|
| 3 | 80-6700511 | Накладка |
Загрузка ...
|
|
| 4 | М12x25 | Болт |
Загрузка ...
|
|
| 5 | ШП12 | Шайба |
Загрузка ...
|
|
| 6 | ШЧ12 | Шайба |
Загрузка ...
|
|
| 7 | 80-6700511-01 | Накладка |
Загрузка ...
|
|
| 8 | 80-6701505 | Каркас |
Загрузка ...
|
|
| 9 | М6х16 | Винт |
Загрузка ...
|
|
| 10 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 11 | 80-8404020-Б | Закрылок левый |
Загрузка ...
|
|
| 11 | 80-8404020-Б-01 | Закрылок правый |
Загрузка ...
|
|
| 12 | 80-8404014-А | Уплотнитель |
Загрузка ...
|
|
| 13 | М6х25 | Винт |
Загрузка ...
|
|
| 14 | 85-8404040-А | Брызговик |
Загрузка ...
|
|
| 15 | 80-8404032 | Пластина |
Загрузка ...
|
|
| 16 | М6 | Гайка |
Загрузка ...
|
|
| 17 | 80-8404031-Б | Пружина |
Загрузка ...
|
|
| 18 | М6х16 | Винт |
Загрузка ...
|
|
| 19 | 80-8404034-А | Пластина |
Загрузка ...
|
|
| 20 | А37.01022 | Шайба |
Загрузка ...
|
|
| 21 | М8х20 | Болт |
Загрузка ...
|
|
| 22 | ШП8 | Шайба |
Загрузка ...
|
|
| 23 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 24 | 80-8404011-Б | Крыло левое |
Загрузка ...
|
|
| 24 | 80-8404011-Б | Крыло левое |
Загрузка ...
|
|
| 25 | 80-8404014-А | Уплотнитель |
Загрузка ...
|
|
| 26 | 85-3712041 | Кронштейн правый |
Загрузка ...
|
|
| 26 | 85-3712041-01 | Кронштейн левый |
Загрузка ...
|
|
| 27 | М8х14 | Болт |
Загрузка ...
|
|
| 28 | М8 | Гайка |
Загрузка ...
|
|
| 29 | 85-3712045 | Кожух правый |
Загрузка ...
|
|
| 29 | 85-3712045-01 | Кожух левый |
Загрузка ...
|
|
| 30 | ВМ6х18 | Винт |
Загрузка ...
|
|
| 31 | ШП6 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
