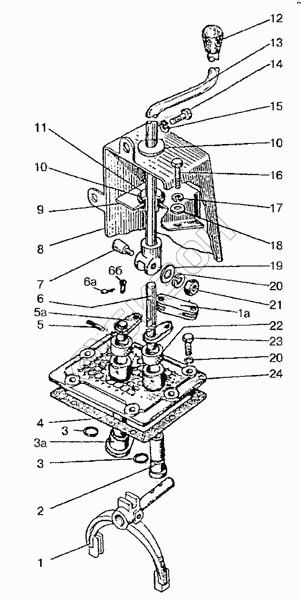

Графический каталог запасных частей к технике: МТЗ-80 (2009). Управление реверс-редуктором
/17.9.gif)
1
2
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Р70-1723060 | Р70-1723060 | Рычаг |
Загрузка ...
|
|
| Р70-1723013 | Р70-1723013 | Планка |
Загрузка ...
|
|
| 74-1723140 | 74-1723140 | Рычаг |
Загрузка ...
|
|
| Р70-1723020 | Р70-1723020 | Ось |
Загрузка ...
|
|
| 3,2x18 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| Р70-1723010 | Р70-1723010 | Крышка |
Загрузка ...
|
|
| 1 | 74-1723020-Б | Вилка в сборе |
Загрузка ...
|
|
| 2 | Р70-1723011 | Ось рычага |
Загрузка ...
|
|
| 3 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 4 | 50-1601347 | Прокладка |
Загрузка ...
|
|
| 5 | 70-1723012 | Штифт 6х36.88.016 |
Загрузка ...
|
|
| 6 | Р70-1723030 | Рычаг |
Загрузка ...
|
|
| 7 | 70-1723063 | Клин |
Загрузка ...
|
|
| 8 | 80-6700370-Б | Кожух |
Загрузка ...
|
|
| 9 | 80-6702291 | Накладка |
Загрузка ...
|
|
| 10 | 70-3723024 | Втулка |
Загрузка ...
|
|
| 11 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 12 | А15.05.020-01 | Рукоятка |
Загрузка ...
|
|
| 13 | Р70-1723065 | Рычаг |
Загрузка ...
|
|
| 14 | М16x20 | Болт |
Загрузка ...
|
|
| 15 | ШП6 | Шайба |
Загрузка ...
|
|
| 16 | М6х14 | Болт |
Загрузка ...
|
|
| 17 | ШП6 | Шайба |
Загрузка ...
|
|
| 18 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 19 | ШЧ10 | Шайба |
Загрузка ...
|
|
| 20 | ШП10 | Шайба |
Загрузка ...
|
|
| 21 | М10 | Гайка |
Загрузка ...
|
|
| 22 | 70-1723032 | Втулка |
Загрузка ...
|
|
| 23 | М10x30 | Болт |
Загрузка ...
|
|
| 24 | Р70-1723015 | Крышка |
Загрузка ...
|
|
| 66 | 10x28 | Палец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
