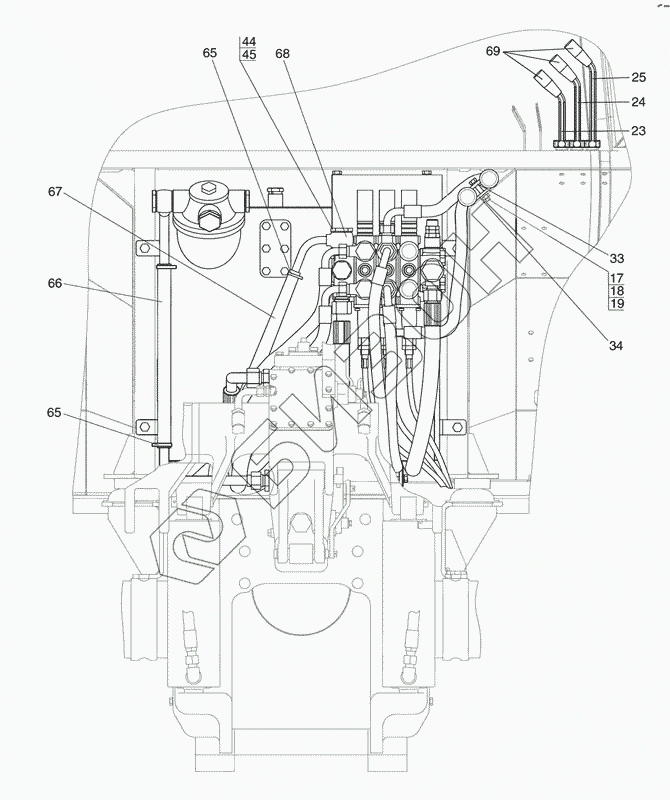

Графический каталог запасных частей к технике: МТЗ-821/921. Гидроагрегаты и арматура
17
18
19
23
24
25
33
34
44
45
65
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 017-022-30-2-2 | Кольцо |
Загрузка ...
|
|
| 2 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 3 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 4 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 5 | 40-4607032 | Болт |
Загрузка ...
|
|
| 6 | 027-032-30-2-2 | Кольцо |
Загрузка ...
|
|
| 7 | С80-4607034 | Штуцер |
Загрузка ...
|
|
| 8 | 021-024-19-1-4 | Кольцо |
Загрузка ...
|
|
| 9 | П80-4607016 | Штуцер |
Загрузка ...
|
|
| 10 | 952-4607140-02 | Рукав |
Загрузка ...
|
|
| 11 | 921-4607050 | Труба |
Загрузка ...
|
|
| 12 | В50-3522023 | Прокладка |
Загрузка ...
|
|
| 13 | 1522-4607012 | Болт |
Загрузка ...
|
|
| 14 | 921-4607060 | Труба |
Загрузка ...
|
|
| 15 | М10x25 | Болт |
Загрузка ...
|
|
| 16 | ШП 10 | Шайба |
Загрузка ...
|
|
| 17 | М8х45 | Болт |
Загрузка ...
|
|
| 18 | М8 | Гайка |
Загрузка ...
|
|
| 19 | ШП8 | Шайба |
Загрузка ...
|
|
| 20 | 70-3407146 | Планка |
Загрузка ...
|
|
| 21 | 680-4607140-07 | Рукав |
Загрузка ...
|
|
| 22 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 23 | 921-4607011 | Рычаг |
Загрузка ...
|
|
| 24 | 921-4607011-01 | Рычаг |
Загрузка ...
|
|
| 25 | 921-4607011-02 | Рычаг |
Загрузка ...
|
|
| 26 | 680-4607140-12 | Рукав |
Загрузка ...
|
|
| 27 | 680-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 28 | 220-2401022 | Болт |
Загрузка ...
|
|
| 29 | ШП 12 | Шайба |
Загрузка ...
|
|
| 30 | ШЧ 12 | Шайба |
Загрузка ...
|
|
| 31 | М12x40 | Болт |
Загрузка ...
|
|
| 32 | 100-4617110-01 | Привод насоса |
Загрузка ...
|
|
| 32 | 921-4617110 | Привод насоса |
Загрузка ...
|
|
| 33 | 40-4607029-А | Планка |
Загрузка ...
|
|
| 34 | 70-4607156 | Планка |
Загрузка ...
|
|
| 36 | Н50-4607137 | Кронштейн |
Загрузка ...
|
|
| 39 | ШЧ 10 | Шайба |
Загрузка ...
|
|
| 40 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 41 | П80-4607013-01 | Хомут |
Загрузка ...
|
|
| 42 | ШП5 | Шайба |
Загрузка ...
|
|
| 43 | ВМ5х16 | Винт |
Загрузка ...
|
|
| 44 | 40-4607037 | Болт |
Загрузка ...
|
|
| 45 | 40-4607033-А-01 | Шайба |
Загрузка ...
|
|
| 46 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 47 | РП70-921 | Распределитель |
Загрузка ...
|
|
| 48 | М8х35 | Болт |
Загрузка ...
|
|
| 49 | 921-4607031 | Кронштейн |
Загрузка ...
|
|
| 50 | 921-4608200 | Бак |
Загрузка ...
|
|
| 51 | 210498-01500 | Трос |
Загрузка ...
|
|
| 51 | ЕААТ132-040-01500-003 | Трос |
Загрузка ...
|
|
| 51 | 100.М4(40)Г4.01540 | Трос |
Загрузка ...
|
|
| 52 | 32-50/9-C6W | Хомут NORMA TORRO |
Загрузка ...
|
|
| 53 | 207 194 | Комплект крепления рукоятки |
Загрузка ...
|
|
| 54 | М8х25 | Болт |
Загрузка ...
|
|
| 55 | 85-4607434 | Кронштейн |
Загрузка ...
|
|
| 56 | 921-4607014-Б | Шланг |
Загрузка ...
|
|
| 57 | 921-4607020 | Штуцер |
Загрузка ...
|
|
| 58 | М8х55 | Болт |
Загрузка ...
|
|
| 59 | 921-4607016 | Патрубок |
Загрузка ...
|
|
| 60 | 035-040-30-2-2 | Кольцо |
Загрузка ...
|
|
| 61 | М12x30 | Болт |
Загрузка ...
|
|
| 62 | М12х150 | Болт |
Загрузка ...
|
|
| 63 | 1522-4607020 | Патрубок |
Загрузка ...
|
|
| 64 | 952-4607140-05 | Рукав высокого давления |
Загрузка ...
|
|
| 65 | 16-25/9-C6W | Хомут «Норма» |
Загрузка ...
|
|
| 66 | 921-4607013 | Шланг |
Загрузка ...
|
|
| 67 | 921-4607012 | Шланг |
Загрузка ...
|
|
| 68 | 822-4607060 | Труба |
Загрузка ...
|
|
| 69 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 70 | Н50-4607102 | Втулка |
Загрузка ...
|
|
| 71 | 921-4607010 | Рукоятка |
Загрузка ...
|
|
| 72 | 921-4607010-01 | Рукоятка |
Загрузка ...
|
|
| 73 | 921-4607010-02 | Рукоятка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
