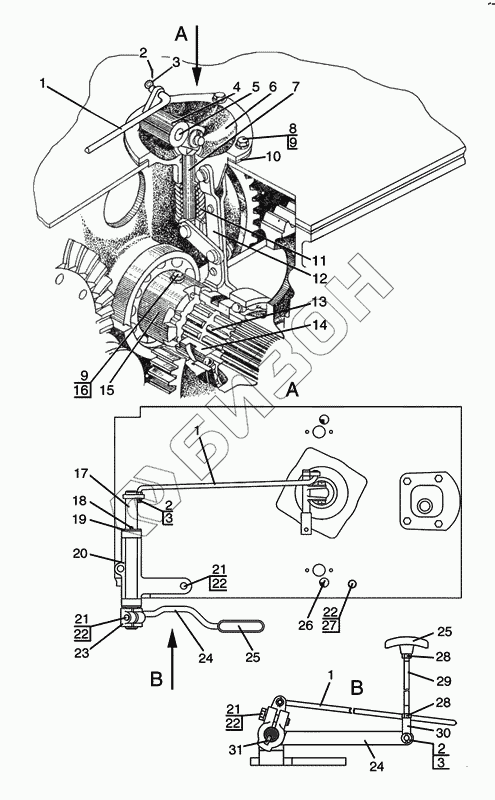

Графический каталог запасных частей к технике: МТЗ-821/921. Механизм блокировки дифференциала, управление
1
1
1
2
2
2
3
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
22
23
24
24
25
25
26
27
28
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 921-2409039 | Тяга |
Загрузка ...
|
|
| 2 | 3,2x18 | Шплинт |
Загрузка ...
|
|
| 3 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 4 | 70Х-2409028 | Рычаг поворотный |
Загрузка ...
|
|
| 5 | 70Х-2409029 | Ось |
Загрузка ...
|
|
| 6 | 70Х-2409020 | Рычаг и кронштейн |
Загрузка ...
|
|
| 7 | 70Х-2409023 | Тяга |
Загрузка ...
|
|
| 8 | М10x20 | Болт |
Загрузка ...
|
|
| 9 | ШП 10 ОТ | Шайба |
Загрузка ...
|
|
| 10 | 50-2409026-Б | Прокладка |
Загрузка ...
|
|
| 11 | 50-2409027 | Пружина |
Загрузка ...
|
|
| 12 | 50-2409040 | Рычаг поворотный в сборе |
Загрузка ...
|
|
| 13 | 921-2407082 | Полуось |
Загрузка ...
|
|
| 14 | 50-2409015-А | Муфта подвижная |
Загрузка ...
|
|
| 15 | 50-2409016-А | Муфта неподвижная |
Загрузка ...
|
|
| 16 | ВМ 10x20 | Винт |
Загрузка ...
|
|
| 17 | 921-2409030 | Валик с рычагом |
Загрузка ...
|
|
| 18 | 5x36 | Шплинт |
Загрузка ...
|
|
| 19 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 20 | 921-2409038 | Кронштейн |
Загрузка ...
|
|
| 21 | М12x35 | Болт |
Загрузка ...
|
|
| 22 | ШП 12 ОТ | Шайба |
Загрузка ...
|
|
| 23 | 921-2409010 | Управление |
Загрузка ...
|
|
| 24 | 921-2409070 | Рычаг |
Загрузка ...
|
|
| 25 | 50-1310136-А | Рукоятка |
Загрузка ...
|
|
| 26 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 27 | М12x30 | Болт |
Загрузка ...
|
|
| 28 | М8 | Гайка |
Загрузка ...
|
|
| 29 | 921-2409041 | Тяга |
Загрузка ...
|
|
| 30 | А 20-213-А | Вилка |
Загрузка ...
|
|
| 31 | СШ-611 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
