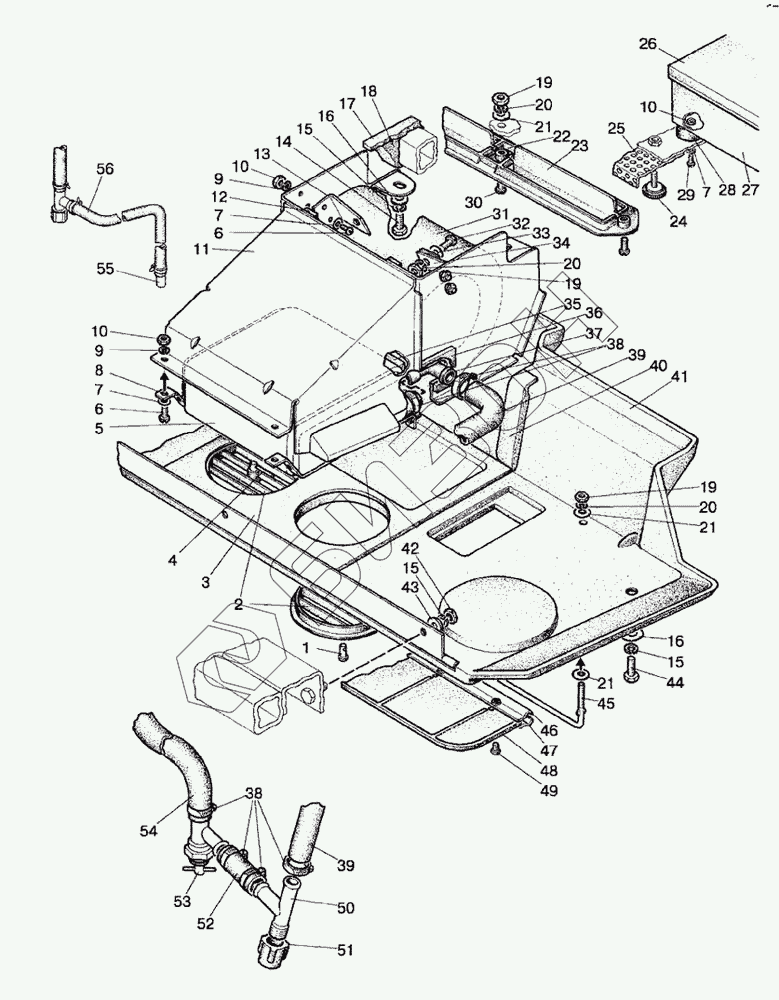

Графический каталог запасных частей к технике: МТЗ-821/921. Отопитель
822-8101005
1
2
3
4
5
6
6
7
7
7
8
9
9
10
10
10
11
12
13
14
15
15
15
16
16
17
18
19
19
19
20
20
20
21
21
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 822-8101005 | 822-8101005 | Установка отопителя |
Загрузка ...
|
|
| 1 | 6x18 | Палец |
Загрузка ...
|
|
| 2 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 3 | 822-8101017 | Уплотнитель |
Загрузка ...
|
|
| 4 | 80-8100014 | Стержень |
Загрузка ...
|
|
| 5 | 80-8101900 | Радиатор отопителя |
Загрузка ...
|
|
| 6 | ВМ5Х16 | Винт |
Загрузка ...
|
|
| 7 | ШЧ5 | Шайба |
Загрузка ...
|
|
| 8 | 822-8101014 | Лента |
Загрузка ...
|
|
| 9 | ШП5 | Шайба |
Загрузка ...
|
|
| 10 | М5 | Гайка |
Загрузка ...
|
|
| 11 | 822-8101100 | Корпус отопителя |
Загрузка ...
|
|
| 12 | 822-8101013 | Уплотнитель |
Загрузка ...
|
|
| 13 | 822-8101011 | Уголок |
Загрузка ...
|
|
| 14 | М8Х20 | Болт |
Загрузка ...
|
|
| 15 | ШП8 | Шайба |
Загрузка ...
|
|
| 16 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 17 | 822-8101013-01 | Уплотнитель |
Загрузка ...
|
|
| 18 | 80-8100045-02 | Уплотнитель |
Загрузка ...
|
|
| 19 | М6 | Гайка |
Загрузка ...
|
|
| 20 | ШП6 | Шайба |
Загрузка ...
|
|
| 21 | ШЧ6 | Шайба |
Загрузка ...
|
|
| 22 | 80-8100011 | Крышка |
Загрузка ...
|
|
| 23 | 80-8100012 | Заслонка |
Загрузка ...
|
|
| 24 | 80-3805065 | Винт |
Загрузка ...
|
|
| 25 | 822-8104080-Б | Крышка левая |
Загрузка ...
|
|
| 25 | 822-8104080-Б-01 | Крышка правая |
Загрузка ...
|
|
| 26 | 822-8101013-02 | Уплотнитель |
Загрузка ...
|
|
| 27 | 80-8104070 | Фильтр |
Загрузка ...
|
|
| 28 | 142-1602117 | Манжета |
Загрузка ...
|
|
| 29 | ВМ5х10 | Винт |
Загрузка ...
|
|
| 30 | ВМ6х16 | Винт |
Загрузка ...
|
|
| 31 | 2108-8101091 | Вентилятор |
Загрузка ...
|
|
| 32 | М6х16 | Винт |
Загрузка ...
|
|
| 33 | А37.01.022 | Шайба |
Загрузка ...
|
|
| 34 | 822-8101011-01 | Уголок |
Загрузка ...
|
|
| 35 | 822-8101012 | Прокладка |
Загрузка ...
|
|
| 36 | 822-8101018 | Уплотнитель |
Загрузка ...
|
|
| 37 | 822-8101120 | Угольник |
Загрузка ...
|
|
| 38 | 20-32 | Хомут Норма |
Загрузка ...
|
|
| 39 | 80-8102015-01 | Шланг L=2000 мм |
Загрузка ...
|
|
| 40 | 80-8100045-01 | Уплотнитель |
Загрузка ...
|
|
| 41 | 822-8100100 | Панель |
Загрузка ...
|
|
| 42 | М8 | Гайка |
Загрузка ...
|
|
| 43 | ШЧ8 | Шайба |
Загрузка ...
|
|
| 44 | М8х25 | Болт |
Загрузка ...
|
|
| 45 | 80П-8204011 | Ось |
Загрузка ...
|
|
| 46 | 70-8204015 | Держатель |
Загрузка ...
|
|
| 47 | 70-8204014 | Держатель |
Загрузка ...
|
|
| 48 | 822-8204011-А | Козырек |
Загрузка ...
|
|
| 49 | ВМ4х8 | Винт |
Загрузка ...
|
|
| 50 | 80-8100051 | Тройник |
Загрузка ...
|
|
| 51 | 80-8100052 | Пробка |
Загрузка ...
|
|
| 52 | 822-8101021-01 | Шланг |
Загрузка ...
|
|
| 53 | ВС 11 (Кр29) | Кран |
Загрузка ...
|
|
| 54 | 822-8101021 | Шланг |
Загрузка ...
|
|
| 55 | 80-8100023 | Штуцер |
Загрузка ...
|
|
| 56 | 80-8102015-09 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
