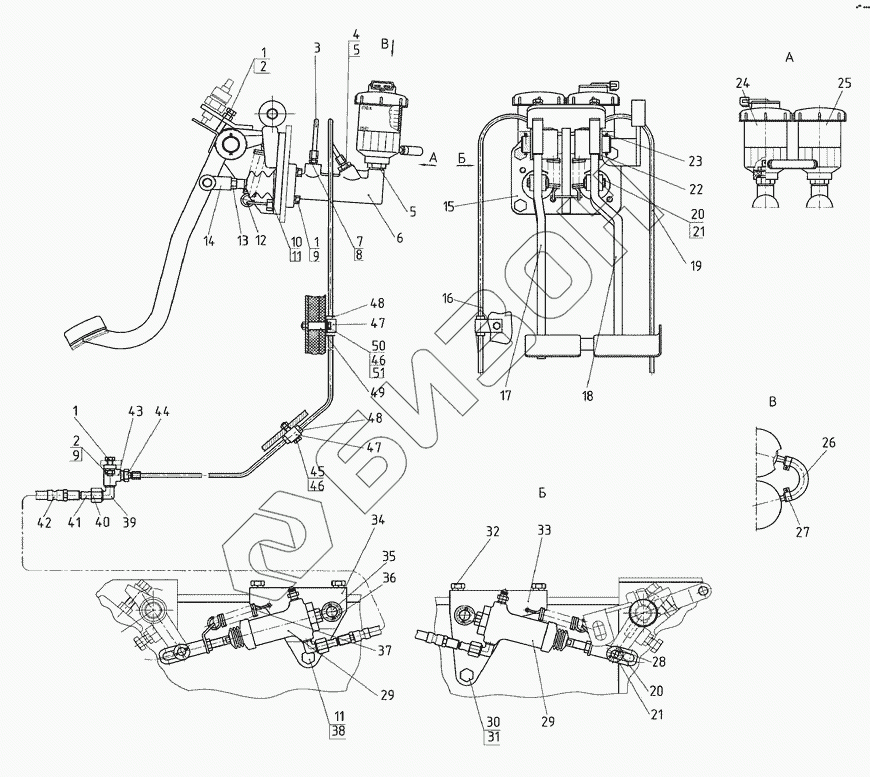

Графический каталог запасных частей к технике: МТЗ-821/921. Управление рабочими тормозами
921-3503700
1
1
1
2
2
3
4
5
5
6
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 921-3503700 | 921-3503700 | Управление тормозами |
Загрузка ...
|
|
| 1 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 3 | 822-3503100 | Трубопровод |
Загрузка ...
|
|
| 4 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 5 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 6 | А73067386 | Цилиндр «Meritor» |
Загрузка ...
|
|
| 6 | S73067386 | Цилиндр «CARLISLE» |
Загрузка ...
|
|
| 7 | 822-3503084 | Штуцер |
Загрузка ...
|
|
| 8 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 9 | 8Т | Шайба |
Загрузка ...
|
|
| 10 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 12 | 70-4616033 | Пружина |
Загрузка ...
|
|
| 13 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 15 | 923-3503720-01 | Кронштейн |
Загрузка ...
|
|
| 16 | 822-3503750 | Трубопровод |
Загрузка ...
|
|
| 17 | 922-3503740 | Педаль левая |
Загрузка ...
|
|
| 18 | 922-3503730 | Педаль правая |
Загрузка ...
|
|
| 19 | 822-3503760 | Трубопровод |
Загрузка ...
|
|
| 20 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 21 | 12x32 | Палец |
Загрузка ...
|
|
| 22 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 23 | 5x36.019 | Шплинт |
Загрузка ...
|
|
| 24 | 822-3503090-01 | Бачок |
Загрузка ...
|
|
| 25 | 822-3503090 | Бачок |
Загрузка ...
|
|
| 26 | 822-3503098 | Шланг |
Загрузка ...
|
|
| 27 | Хомут НОРМА TORRO 12-20/9-C6W | Хомут НОРМА TORRO 12-20/9-C6W |
Загрузка ...
|
|
| 28 | 12.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 29 | 1522-3503550-А | Цилиндр рабочий |
Загрузка ...
|
|
| 30 | M12-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 32 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 822-3503030 | Кронштейн левый |
Загрузка ...
|
|
| 34 | 822-3503030-01 | Кронштейн правый |
Загрузка ...
|
|
| 35 | 16.01.019 | Шайба ГОСТ 11371-78 |
Загрузка ...
|
|
| 36 | 4x22.019 | Шплинт |
Загрузка ...
|
|
| 37 | 822-3503702 | Пружина |
Загрузка ...
|
|
| 38 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 822-3503037 | Угольник ввертной |
Загрузка ...
|
|
| 40 | Д80-4607212 | Гайка |
Загрузка ...
|
|
| 41 | 923-3503221 | Ниппель |
Загрузка ...
|
|
| 42 | 923-3503200-01 | Рукав гибкий тормозов тип IV |
Загрузка ...
|
|
| 43 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 44 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 45 | М6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | 6Т | Шайба |
Загрузка ...
|
|
| 47 | 1321-8700019-02 | Хомут |
Загрузка ...
|
|
| 48 | 1522-2407317 | Трубка |
Загрузка ...
|
|
| 49 | 921-3503026 | Втулка |
Загрузка ...
|
|
| 50 | М6-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | С 6.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
