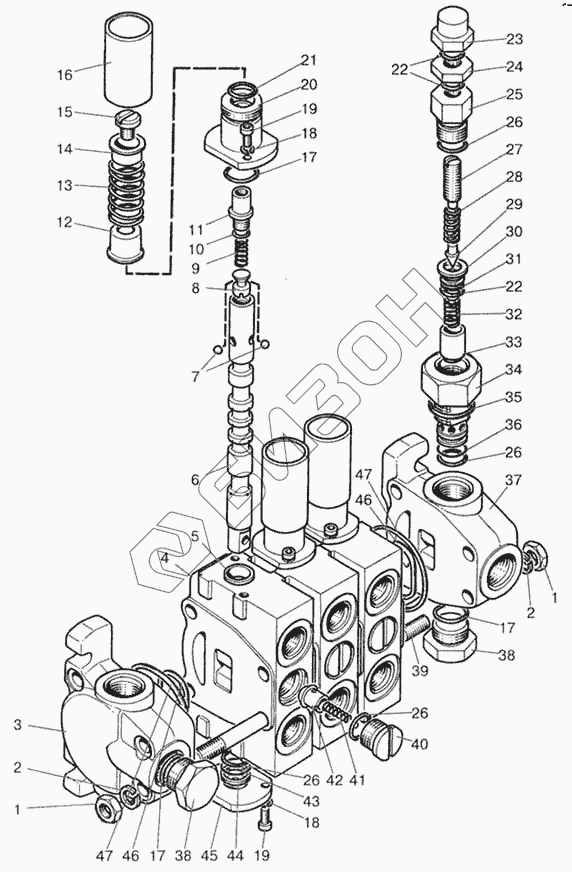

Графический каталог запасных частей к технике: МТЗ-822. Гидрораспределитель
РП70-923
РП70-822
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
18
18
19
19
20
21
22
22
23
24
25
26
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| РП70-923 | РП70-923 | Распределитель |
Загрузка ...
|
|
| РП70-822 | РП70-822 | Распределитель |
Загрузка ...
|
|
| 1 | М10 | Гайка |
Загрузка ...
|
|
| 2 | ШП10 | Шайба |
Загрузка ...
|
|
| 3 | РП70-012 | Крышка |
Загрузка ...
|
|
| 4 | РП70-011 | Корпус секции распределителя |
Загрузка ...
|
|
| 5 | РП70-021 | Втулка |
Загрузка ...
|
|
| 6 | РП70-013 | Золотник |
Загрузка ...
|
|
| 7 | 5,00-100 | Шарик |
Загрузка ...
|
|
| 8 | РП70-019 | Фиксатор |
Загрузка ...
|
|
| 9 | РП70-033 | Пружина |
Загрузка ...
|
|
| 10 | 009-012-19-1-4 | Кольцо |
Загрузка ...
|
|
| 11 | РП70-016 | Футорка |
Загрузка ...
|
|
| 12 | РП70-018-01 | Тарелка |
Загрузка ...
|
|
| 13 | Р.16.3.10.10 | Пружина |
Загрузка ...
|
|
| 14 | РП70-018 | Тарелка |
Загрузка ...
|
|
| 15 | РП70-026 | Винт |
Загрузка ...
|
|
| 16 | РП70-090 | Труба |
Загрузка ...
|
|
| 17 | 021-024-19-2-6 | Кольцо |
Загрузка ...
|
|
| 18 | ШП5 | Шайба |
Загрузка ...
|
|
| 19 | ВМ5х12 | Винт |
Загрузка ...
|
|
| 20 | РП70-014 | Обойма |
Загрузка ...
|
|
| 21 | 016-020-25-2-2 | Кольцо |
Загрузка ...
|
|
| 22 | 013-016-19-2-2 | Кольцо |
Загрузка ...
|
|
| 23 | РП70-057 | Колпачок |
Загрузка ...
|
|
| 24 | РП70-076 | Гайка |
Загрузка ...
|
|
| 25 | РП70-053 | Штуцер |
Загрузка ...
|
|
| 26 | 017-020-19-2-2 | Кольцо |
Загрузка ...
|
|
| 27 | РП70-059 | Винт |
Загрузка ...
|
|
| 28 | МКПВ-16/3-104 | Пружина |
Загрузка ...
|
|
| 29 | РП70-056 | Игла |
Загрузка ...
|
|
| 30 | РП70-054 | Седло |
Загрузка ...
|
|
| 31 | РП70-058-01 | Кольцо |
Загрузка ...
|
|
| 32 | МКГВ-16/3Ф-006-03 | Пружина |
Загрузка ...
|
|
| 33 | РП70-052 | Клапан |
Загрузка ...
|
|
| 34 | РП70-051 | Корпус |
Загрузка ...
|
|
| 35 | 028-032-25-2-2 | Кольцо |
Загрузка ...
|
|
| 36 | РП70-058 | Кольцо |
Загрузка ...
|
|
| 37 | РП70-012-01 | Крышка |
Загрузка ...
|
|
| 38 | РП70-036 | Пробка |
Загрузка ...
|
|
| 39 | РП70-037-02 | Шпилька |
Загрузка ...
|
|
| 40 | РП70-024 | Пробка |
Загрузка ...
|
|
| 41 | РП70-027 | Пружина |
Загрузка ...
|
|
| 42 | РП70-023 | Затвор |
Загрузка ...
|
|
| 43 | РП70-031 | Кольцо |
Загрузка ...
|
|
| 44 | РП70-032 | Кольцо |
Загрузка ...
|
|
| 45 | РП70-028 | Крышка |
Загрузка ...
|
|
| 46 | 036-040-25-2-2 | Кольцо |
Загрузка ...
|
|
| 47 | 060-066-36-2-2 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
