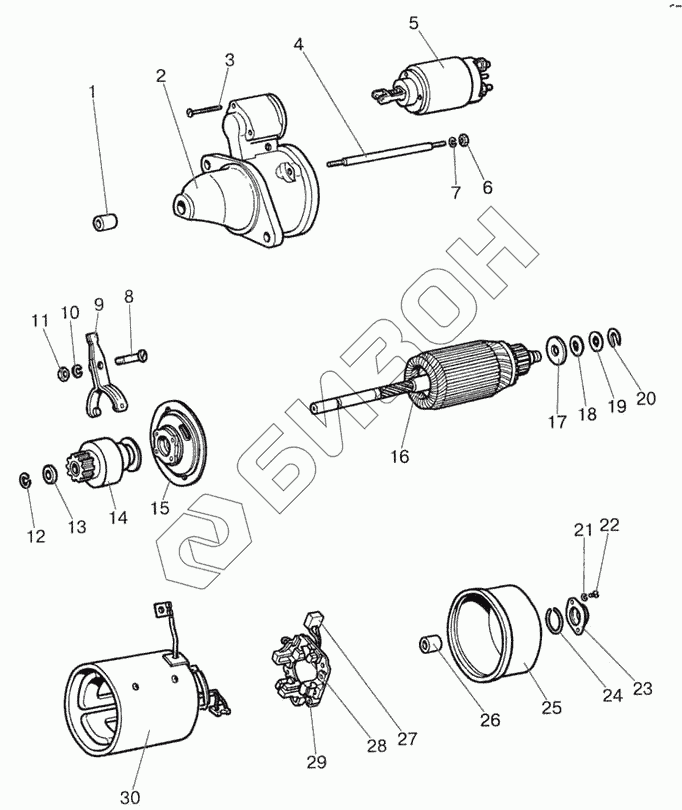

Графический каталог запасных частей к технике: МТЗ-822. Стартер
AZJ 3353
AZJ 3124
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| AZJ 3353 | AZJ 3353 | Стартер 24 В |
Загрузка ...
|
|
| AZJ 3124 | AZJ 3124 | Стартер 12 В |
Загрузка ...
|
|
| 1 | 15.120.243 | Втулка подшипника |
Загрузка ...
|
|
| 2 | 16.281.793 | Крышка передняя |
Загрузка ...
|
|
| 3 | 16.300.126 | Винт М5х55 |
Загрузка ...
|
|
| 4 | 15.300.057 | Шпилька М6х213 |
Загрузка ...
|
|
| 5 | 16.670.155 | Реле |
Загрузка ...
|
|
| 5 | 16.670.154 | Реле |
Загрузка ...
|
|
| 6 | 4.790.091 | Гайка М6 |
Загрузка ...
|
|
| 7 | 10.800.091 | Шайба пружинная 6 |
Загрузка ...
|
|
| 8 | 15.300.191 | Болт специальный |
Загрузка ...
|
|
| 9 | 16.901.700 | Рычаг |
Загрузка ...
|
|
| 10 | 12.649.091 | Шайба пружинная 8 |
Загрузка ...
|
|
| 11 | 4.958.091 | Гайка М8 |
Загрузка ...
|
|
| 12 | 15.200.007 | Кольцо пружинное |
Загрузка ...
|
|
| 13 | 15.900.042 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | 16.902.098 | Бендикс |
Загрузка ...
|
|
| 14 | 16.903.550 | Бендикс |
Загрузка ...
|
|
| 15 | 16.281.299 | Крышка средняя |
Загрузка ...
|
|
| 16 | 16.360.703 | Ротор |
Загрузка ...
|
|
| 16 | 16.360.402 | Ротор |
Загрузка ...
|
|
| 17 | 15.401.009 | Шайба изоляционная |
Загрузка ...
|
|
| 18 | 15.300.027 | Шайба регулировочная |
Загрузка ...
|
|
| 19 | 15.300.028 | Шайба регулировочная |
Загрузка ...
|
|
| 20 | 15.900.204 | Шайба стопорная |
Загрузка ...
|
|
| 21 | Шайба 5 | Шайба 5 |
Загрузка ...
|
|
| 22 | 15.300.710 | Винт М5х10 |
Загрузка ...
|
|
| 23 | 15.900.140 | Крышка |
Загрузка ...
|
|
| 24 | 15.400.056 | Кольцо уплотнительное |
Загрузка ...
|
|
| 25 | 16.281.224 | Крышка задняя |
Загрузка ...
|
|
| 26 | 15.120.155 | Втулка подшипника |
Загрузка ...
|
|
| 27 | 16.770.119 | Щетка |
Загрузка ...
|
|
| 27 | 16.770.083 | Щетка |
Загрузка ...
|
|
| 28 | 15.200.243 | Пружина |
Загрузка ...
|
|
| 29 | 16.903.773 | Щеткодержатель |
Загрузка ...
|
|
| 29 | 16.903.908 | Щеткодержатель |
Загрузка ...
|
|
| 30 | 16.282.227 | Корпус стартера с обмоткой |
Загрузка ...
|
|
| 30 | 16.280.797 | Корпус стартера с обмоткой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
