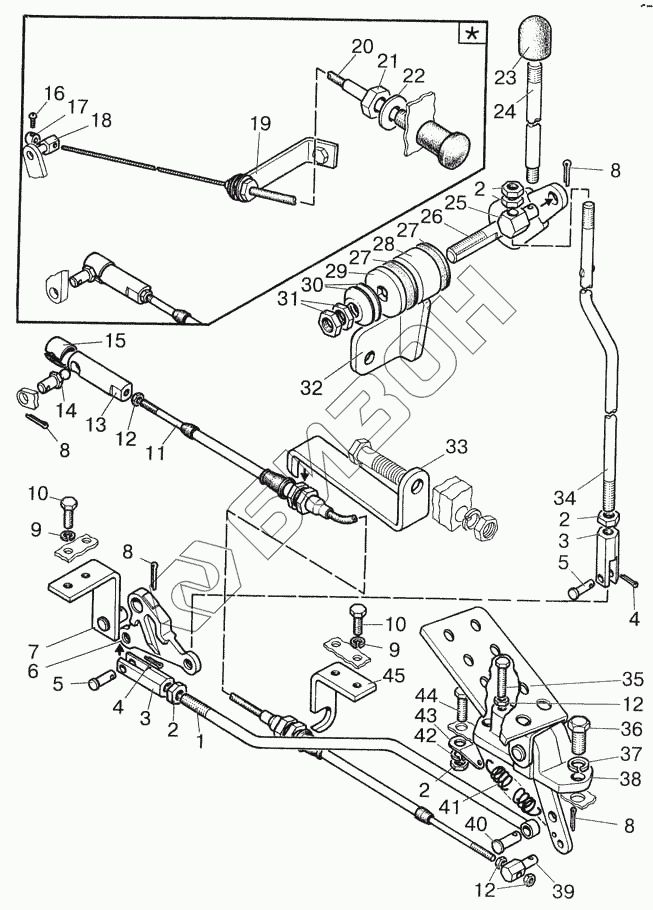

Графический каталог запасных частей к технике: МТЗ-822. Управление подачей топлива
1
2
2
2
2
3
3
4
4
5
5
6
7
8
8
8
8
9
9
10
10
11
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 821-1108537 | Тяга |
Загрузка ...
|
|
| 2 | М8 | Гайка |
Загрузка ...
|
|
| 3 | 80В-1108542 | Наконечник тяги |
Загрузка ...
|
|
| 4 | 2х12 | Шплинт |
Загрузка ...
|
|
| 5 | 70-1601109-01 | Палец |
Загрузка ...
|
|
| 6 | 80В-1108506 | Рычаг |
Загрузка ...
|
|
| 7 | 821-1108030 | Кронштейн |
Загрузка ...
|
|
| 8 | 3,2х18 | Шплинт |
Загрузка ...
|
|
| 9 | ШП6 | Шайба |
Загрузка ...
|
|
| 10 | М6х20 | Винт |
Загрузка ...
|
|
| 11 | 80-1108300-02 | Трос |
Загрузка ...
|
|
| 12 | М6 | Гайка |
Загрузка ...
|
|
| 13 | 600-1108032 | Ось |
Загрузка ...
|
|
| 14 | 600-1108031 | Шарнир |
Загрузка ...
|
|
| 15 | 600-1108033 | Скоба |
Загрузка ...
|
|
| 16 | ВМ4х10 | Винт |
Загрузка ...
|
|
| 17 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 18 | 70-1108317-01 | Бонка |
Загрузка ...
|
|
| 19 | 80-1108026 | Кронштейн |
Загрузка ...
|
|
| 20 | 80-1108630 | Трос |
Загрузка ...
|
|
| 21 | М12х1,25 | Гайка |
Загрузка ...
|
|
| 22 | ШП12 | Шайба |
Загрузка ...
|
|
| 23 | А13.11.000-01 | Рукоятка |
Загрузка ...
|
|
| 24 | 922-1108146 | Рукоятка |
Загрузка ...
|
|
| 25 | 70-1108317 | Бонка |
Загрузка ...
|
|
| 26 | 822-1108030-Б | Валик |
Загрузка ...
|
|
| 27 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 28 | 822-1108022 | Втулка |
Загрузка ...
|
|
| 29 | 822-1108028 | Шайба |
Загрузка ...
|
|
| 30 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 31 | М14х1,5 | Гайка |
Загрузка ...
|
|
| 32 | 822-1108021 | Кронштейн |
Загрузка ...
|
|
| 33 | 821-1108053 | Кронштейн |
Загрузка ...
|
|
| 34 | 821-1108073 | Тяга |
Загрузка ...
|
|
| 35 | М6х30 | Болт |
Загрузка ...
|
|
| 36 | М10х25 | Болт |
Загрузка ...
|
|
| 37 | ШП10 | Шайба |
Загрузка ...
|
|
| 38 | 922-1108010 | Педаль |
Загрузка ...
|
|
| 39 | 808-1108317 | Бонка |
Загрузка ...
|
|
| 40 | Палец 8х22 | Палец |
Загрузка ...
|
|
| 41 | 70-4803019 | Пружина |
Загрузка ...
|
|
| 42 | ШП8 | Шайба |
Загрузка ...
|
|
| 43 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 44 | М8х25 | Болт |
Загрузка ...
|
|
| 45 | 821-1108504 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
