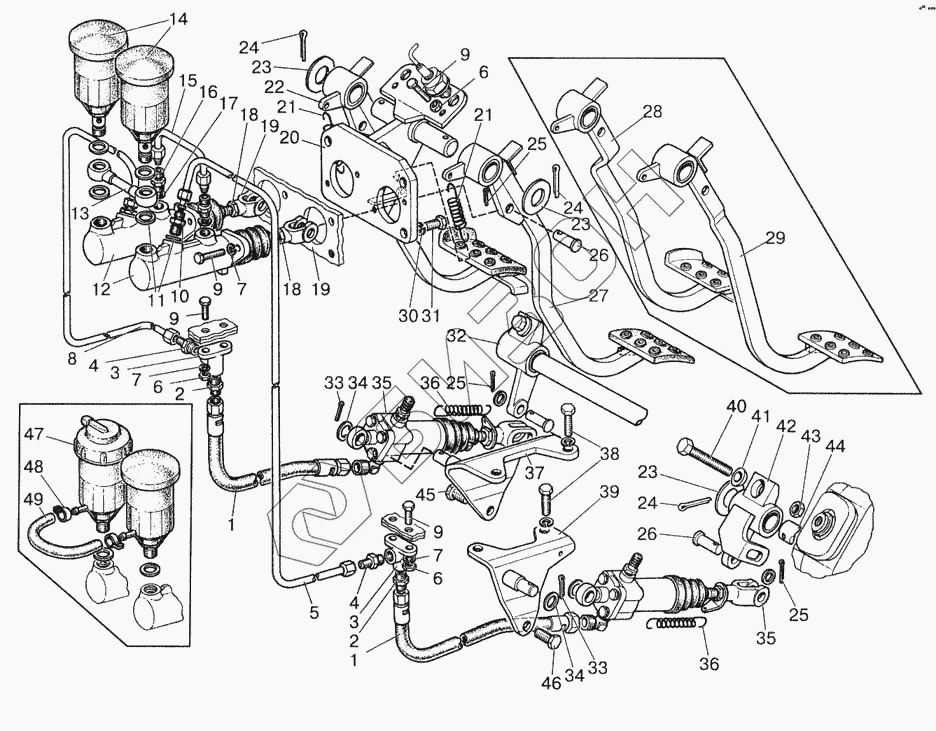

Графический каталог запасных частей к технике: МТЗ-822. Управление тормозами
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
8
8
9
9
9
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
21
22
23
23
23
24
24
24
25
25
25
26
26
27
28
29
30
31
32
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 923-3503200 | Рукав |
Загрузка ...
|
|
| 2 | 822-3503155 | Штуцер |
Загрузка ...
|
|
| 3 | 80В-1602106-Б | Угольник |
Загрузка ...
|
|
| 4 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 5 | 1522-3503070 | Трубопровод |
Загрузка ...
|
|
| 5 | 822-3503750 | Трубопровод |
Загрузка ...
|
|
| 6 | М8 | Гайка |
Загрузка ...
|
|
| 7 | ШП8 | Шайба |
Загрузка ...
|
|
| 8 | 1522-3503080 | Трубопровод |
Загрузка ...
|
|
| 8 | 822-3503760 | Трубопровод |
Загрузка ...
|
|
| 9 | М8х35 | Болт |
Загрузка ...
|
|
| 10 | 822-3503084 | Штуцер |
Загрузка ...
|
|
| 11 | Д18-055А | Кольцо |
Загрузка ...
|
|
| 12 | А73067386 | Цилиндр «Meritor» |
Загрузка ...
|
|
| 13 | 822-3503095 | Трубопровод |
Загрузка ...
|
|
| 14 | 822-3503090 | Бачок |
Загрузка ...
|
|
| 15 | 822-3503100 | Трубопровод |
Загрузка ...
|
|
| 16 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 17 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 18 | М10 | Гайка |
Загрузка ...
|
|
| 19 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 20 | 822-3503720 | Кронштейн |
Загрузка ...
|
|
| 20 | 822-3503720-01 | Кронштейн |
Загрузка ...
|
|
| 21 | 70-4616033 зам. | Пружина |
Загрузка ...
|
|
| 22 | 1522-3503730-01 | Педаль правая |
Загрузка ...
|
|
| 23 | 50-3503071 | Шайба |
Загрузка ...
|
|
| 24 | 5х36 | Шплинт |
Загрузка ...
|
|
| 25 | 3.2х18 | Шплинт |
Загрузка ...
|
|
| 26 | 12х32 | Палец |
Загрузка ...
|
|
| 27 | 1522-3503740-01 | Педаль левая |
Загрузка ...
|
|
| 28 | 822-3503730 | Педаль правая |
Загрузка ...
|
|
| 29 | 822-3503740 | Педаль левая |
Загрузка ...
|
|
| 30 | ШП10 | Шайба |
Загрузка ...
|
|
| 31 | М10х25 | Болт |
Загрузка ...
|
|
| 32 | 822-3503025 | Рычаг правый |
Загрузка ...
|
|
| 33 | 4х22 | Шплинт |
Загрузка ...
|
|
| 34 | ШЧ16 | Шайба |
Загрузка ...
|
|
| 35 | 822-3503550 | Цилиндр рабочий |
Загрузка ...
|
|
| 36 | 822-3503702 | Пружина |
Загрузка ...
|
|
| 37 | 822-3503030-01 | Кронштейн правый |
Загрузка ...
|
|
| 38 | М10х35 | Болт |
Загрузка ...
|
|
| 39 | 822-3503030 | Кронштейн левый |
Загрузка ...
|
|
| 40 | 70-3503019 | Болт |
Загрузка ...
|
|
| 41 | 70-3503018 | Шайба |
Загрузка ...
|
|
| 42 | 822-3503020 | Рычаг левый |
Загрузка ...
|
|
| 43 | М12х1,26 | Контргайка |
Загрузка ...
|
|
| 44 | 822-3503015 | Вал |
Загрузка ...
|
|
| 45 | М10х40 | Болт |
Загрузка ...
|
|
| 46 | М12х40 | Болт |
Загрузка ...
|
|
| 47 | 822-3503090-01 | Бачок |
Загрузка ...
|
|
| 48 | 12-20 | Хомут Nоrmа |
Загрузка ...
|
|
| 49 | 822-3503098 | Шланг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
