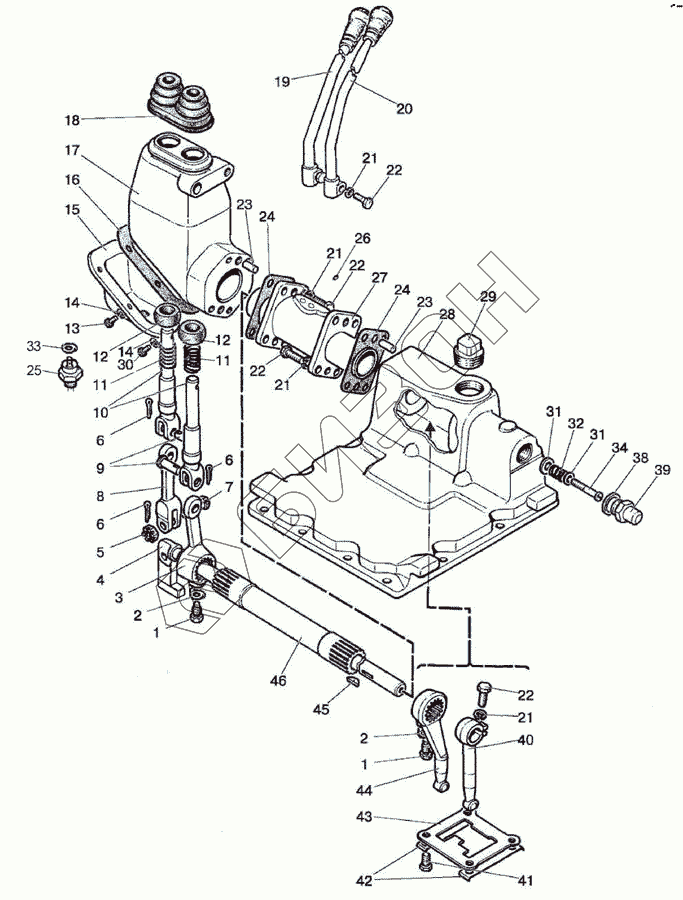

Графический каталог запасных частей к технике: МТЗ-826. Механизм 2-х рычажного управления КП
920-1702010-03
920-1702010
1
1
2
2
3
4
5
6
6
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
38
39
40
41
42
43
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 920-1702010-03 | 920-1702010-03 | Управление КП |
Загрузка ...
|
|
| 920-1702010 | 920-1702010 | Управление КП |
Загрузка ...
|
|
| 920-1702090 | 920-1702090 | Корпус |
Загрузка ...
|
|
| 1 | 922-1702021 | Болт |
Загрузка ...
|
|
| 2 | 50-1702107 | Шайба |
Загрузка ...
|
|
| 3 | 922-1702017 | Рычаг |
Загрузка ...
|
|
| 4 | 920-1702020 | Вал |
Загрузка ...
|
|
| 5 | М12-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 6 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 7 | 80-1702108 | Болт |
Загрузка ...
|
|
| 8 | 922-1702018 | Вилка |
Загрузка ...
|
|
| 9 | 12x32 | Палец |
Загрузка ...
|
|
| 10 | 80С-1702074 | Вилка |
Загрузка ...
|
|
| 11 | 77.37.117 | Пружина |
Загрузка ...
|
|
| 12 | 142-1702032 | Сфера |
Загрузка ...
|
|
| 13 | В.М6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 14 | 6Т | Шайба |
Загрузка ...
|
|
| 15 | 920-1702023 | Крышка |
Загрузка ...
|
|
| 16 | 922-1702024 | Прокладка |
Загрузка ...
|
|
| 17 | 922-1702011-01 | Корпус |
Загрузка ...
|
|
| 18 | 922-1702019 | Чехол |
Загрузка ...
|
|
| 19 | 920-1702060/-01 | Рычаг |
Загрузка ...
|
|
| 20 | 920-1702050 | Рычаг |
Загрузка ...
|
|
| 21 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 22 | М10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | ШЦК 10x25 | Штифт |
Загрузка ...
|
|
| 24 | 922-1702026 | Прокладка |
Загрузка ...
|
|
| 25 | ВК 12-41 | Выключатель |
Загрузка ...
|
|
| 26 | 923-1702023 | Заглушка |
Загрузка ...
|
|
| 27 | 920-1702012 | Проставка |
Загрузка ...
|
|
| 28 | 922-1702025 | Крышка |
Загрузка ...
|
|
| 29 | 50-1701130 | Сапун |
Загрузка ...
|
|
| 30 | В.М6-6gx50.58.019 | Винт |
Загрузка ...
|
|
| 31 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 32 | 920-1702313 | Пружина |
Загрузка ...
|
|
| 33 | 50-1702048 | Прокладка |
Загрузка ...
|
|
| 34 | 920-1702314 | Винт |
Загрузка ...
|
|
| 38 | 80-1702098 | Шайба |
Загрузка ...
|
|
| 39 | 80С-1702302 | Корпус |
Загрузка ...
|
|
| 40 | 70-1703011 | Рычаг |
Загрузка ...
|
|
| 41 | М10-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | 50-1702107-А | Пластина стопорная |
Загрузка ...
|
|
| 43 | 922-1702084 | Пластина |
Загрузка ...
|
|
| 43 | 822-1702084 | Пластина |
Загрузка ...
|
|
| 44 | 920-1702016 | Рычаг |
Загрузка ...
|
|
| 45 | СШ-611 | Шпонка |
Загрузка ...
|
|
| 46 | 920-1702015 | Труба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
