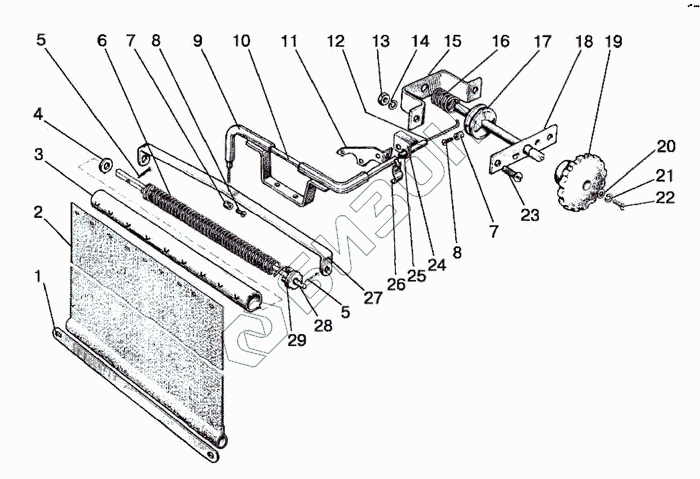

Графический каталог запасных частей к технике: МТЗ-826. Шторка
80-1310010
70-1310010-А
1
2
3
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-1310010 | 80-1310010 | Управление шторкой |
Загрузка ...
|
|
| 70-1310010-А | 70-1310010-А | Шторка |
Загрузка ...
|
|
| 1 | 70-1310016 | Планка |
Загрузка ...
|
|
| 2 | А09.01.001 | Шторка |
Загрузка ...
|
|
| 3 | А09.01.015 | Барабан |
Загрузка ...
|
|
| 4 | С 6.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 6 | А09.01.005 | Пружина |
Загрузка ...
|
|
| 7 | 70-1310441 | Фиксатор |
Загрузка ...
|
|
| 8 | В.М4-6gx8.58.019 | Винт |
Загрузка ...
|
|
| 9 | 80-1310020 | Кронштейн |
Загрузка ...
|
|
| 10 | 80В-1310007 | Оболочка |
Загрузка ...
|
|
| 11 | 70-4803027 | Кронштейн |
Загрузка ...
|
|
| 12 | 70-1310121-А | Шнур |
Загрузка ...
|
|
| 13 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 6Т | Шайба |
Загрузка ...
|
|
| 15 | 70-1310411 | Скоба |
Загрузка ...
|
|
| 16 | А09.01.023 | Пружина |
Загрузка ...
|
|
| 17 | 70-1310450 | Барабан |
Загрузка ...
|
|
| 18 | 70-1310412 | Планка |
Загрузка ...
|
|
| 19 | 70-1310130-А | Рукоятка |
Загрузка ...
|
|
| 20 | С 5.01.019 | Шайба |
Загрузка ...
|
|
| 21 | 5Т | Шайба |
Загрузка ...
|
|
| 22 | В.М5-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 23 | В.М6-6gx20.58.019 | Винт |
Загрузка ...
|
|
| 24 | 80-4803026 | Кронштейн |
Загрузка ...
|
|
| 25 | 70-4803022 | Втулка |
Загрузка ...
|
|
| 26 | 70Л-1024216 | Хомут |
Загрузка ...
|
|
| 27 | 70-1310013-А | Планка |
Загрузка ...
|
|
| 28 | А09.01.004 | Стержень |
Загрузка ...
|
|
| 29 | А09.01.011 | Наконечник |
Загрузка ...
|
