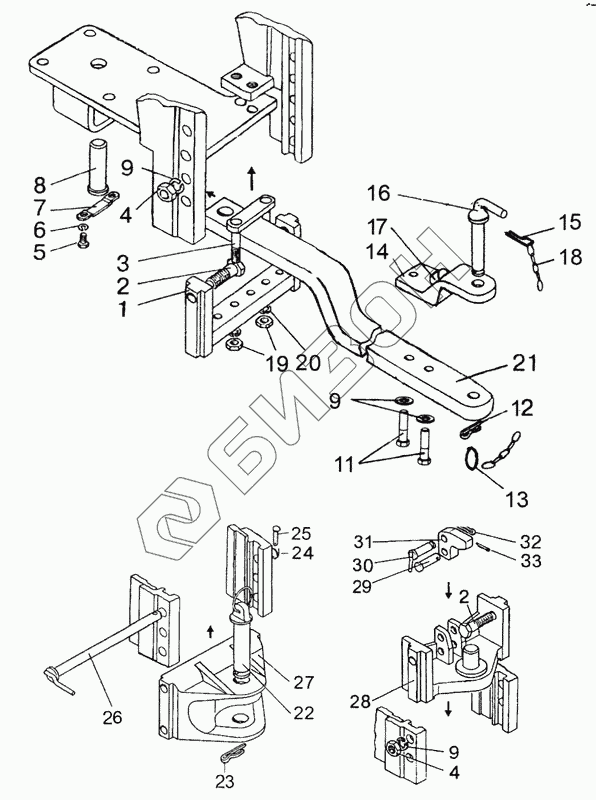

Графический каталог запасных частей к технике: МТЗ-826. Тягово-сцепное устройство, варианты комплектации
1
2
2
3
4
4
5
6
7
8
9
9
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1322-2707160 | 1322-2707160 | Пистон |
Загрузка ...
|
|
| 1321 -2707150-Б | 1321 -2707150-Б | Тяга |
Загрузка ...
|
|
| 1 | 1322-2707130-Б | Поперечина |
Загрузка ...
|
|
| 2 | 1322-2707133 | Болт |
Загрузка ...
|
|
| 3 | 1322-2707120-Б | Скоба |
Загрузка ...
|
|
| 4 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 6 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 7 | 1522-2707126 | Пластина |
Загрузка ...
|
|
| 8 | 1522-2707127 | Ось |
Загрузка ...
|
|
| 9 | 20 ОТ | Шайба |
Загрузка ...
|
|
| 11 | 1523-2707149-Б | Болт |
Загрузка ...
|
|
| 12 | А61.07.001-А | Шплинт |
Загрузка ...
|
|
| 13 | Н50-4202146 | Кольцо |
Загрузка ...
|
|
| 14 | 1523-2707143 | Накладка |
Загрузка ...
|
|
| 15 | 3,2x25.019 | Шплинт |
Загрузка ...
|
|
| 16 | 1522-2707079-А | Шкворень |
Загрузка ...
|
|
| 17 | 1523-2707142 | Скоба |
Загрузка ...
|
|
| 18 | 70-4235035 | Цепочка |
Загрузка ...
|
|
| 19 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 20 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 21 | 1321-2707144-Б | Тяга |
Загрузка ...
|
|
| 22 | 1321-2707140-Б | Шкворень |
Загрузка ...
|
|
| 23 | 1321-2707042 | Шплинт |
Загрузка ...
|
|
| 24 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 25 | А61.05.005 | Чека |
Загрузка ...
|
|
| 26 | 1522-2707030 | Палец |
Загрузка ...
|
|
| 27 | 1321-2707113-А | Вилка |
Загрузка ...
|
|
| 27 | 1321-2707111-А | Вилка |
Загрузка ...
|
|
| 28 | 1322-2707165 | Плита с пистоном |
Загрузка ...
|
|
| 29 | 1322-2707162-01 | Палец |
Загрузка ...
|
|
| 30 | 1322-2707180 | Палец |
Загрузка ...
|
|
| 31 | 1322-2707161 | Упор |
Загрузка ...
|
|
| 32 | А61. 07.001 | Шплинт |
Загрузка ...
|
|
| 33 | 4x36.019 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
