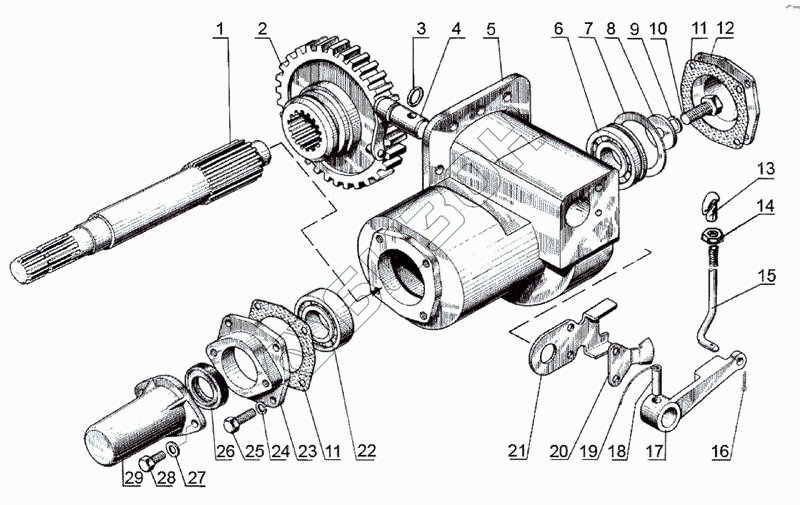

Графический каталог запасных частей к технике: МТЗ-826. Вал отбора мощности боковой
50-4204010-01
50-4204010
1
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-4204010-01 | 50-4204010-01 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе |
Загрузка ...
|
|
| 50-4204010 | 50-4204010 | Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе |
Загрузка ...
|
|
| 1 | 50-4204022 | Вал с 8-шлицевым хвостовиком |
Загрузка ...
|
|
| 1 | Ф50-4204022 | Вал боковой |
Загрузка ...
|
|
| 2 | Ф50-4204026 | Шестерня |
Загрузка ...
|
|
| 3 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 4 | 50-4204040-A | Валик |
Загрузка ...
|
|
| 5 | 50-4204015-Б | Корпус |
Загрузка ...
|
|
| 6 | 208A | Подшипник |
Загрузка ...
|
|
| 7 | 72 | Кольцо |
Загрузка ...
|
|
| 8 | 50-1601038 | Шайба нажимная |
Загрузка ...
|
|
| 9 | 12 ОТ | Шайба |
Загрузка ...
|
|
| 10 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 50-1601091 | Прокладка |
Загрузка ...
|
|
| 12 | 50-1601089 | Крышка подшипника |
Загрузка ...
|
|
| 13 | 50-1310136-A | Рукоятка |
Загрузка ...
|
|
| 14 | M8-6H.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 80-4204042 | Тяга |
Загрузка ...
|
|
| 16 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 17 | 50-4204034 | Рычаг |
Загрузка ...
|
|
| 18 | A.10x40.65Г Хим.Фос.прм. | Штифт |
Загрузка ...
|
|
| 19 | 1,6-О-С | Проволока |
Загрузка ...
|
|
| 20 | 50-4204036-Б | Пластина |
Загрузка ...
|
|
| 21 | 50-4204038 | Пластина |
Загрузка ...
|
|
| 22 | 6-50306К | Подшипник |
Загрузка ...
|
|
| 23 | 50-4204024 | Крышка |
Загрузка ...
|
|
| 24 | 8Т | Шайба |
Загрузка ...
|
|
| 25 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 2.2-38x58-1 | Манжета |
Загрузка ...
|
|
| 27 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 28 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | 50-4202065-А | Колпак |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
