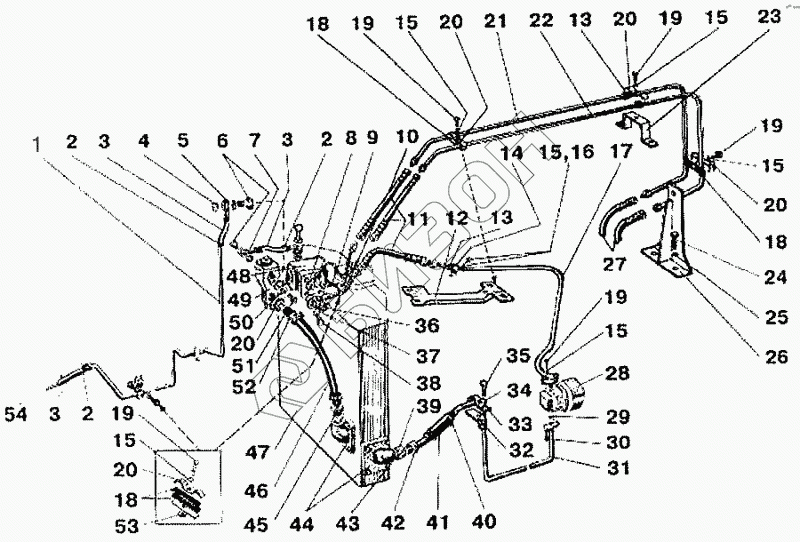

Графический каталог запасных частей к технике: МТЗ-900. Арматура рулевого управления
1
2
2
2
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
15
15
15
15
16
17
18
18
18
19
19
19
19
19
20
20
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
49
50
51
52
53
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 80-3407431 | Труба |
Загрузка ...
|
|
| 2 | Хомут 12-20 Норма | Хомут 12-20 Норма |
Загрузка ...
|
|
| 3 | 70-4802062 | Шланг |
Загрузка ...
|
|
| 4 | Кольцо уплотнительное Д18-055А | Кольцо уплотнительное Д18-055А |
Загрузка ...
|
|
| 5 | Ф80-3407730 | Маслопровод |
Загрузка ...
|
|
| 6 | Болт Д18-051 | Болт Д18-051 |
Загрузка ...
|
|
| 7 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 8 | Ф80-3407380 Б | Маслопровод |
Загрузка ...
|
|
| 9 | Ф80-3407370 Б | Маслопровод |
Загрузка ...
|
|
| 10 | Ф80-3407360 Б | Маслопровод |
Загрузка ...
|
|
| 11 | Н.036.83.150 | Рукав |
Загрузка ...
|
|
| 12 | 890-3407131 | Кронштейн |
Загрузка ...
|
|
| 13 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 14 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 15 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 16 | Болт М8х20 | Болт М8х20 |
Загрузка ...
|
|
| 17 | Ф80-3407510 | Маслопровод |
Загрузка ...
|
|
| 18 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 19 | Болт М8х30 | Болт М8х30 |
Загрузка ...
|
|
| 20 | 70-3407146 | Планка |
Загрузка ...
|
|
| 21 | 952-3407030 | Маслопровод |
Загрузка ...
|
|
| 22 | 952-3407040 | Маслопровод |
Загрузка ...
|
|
| 23 | 952-3407013 | Кронштейн |
Загрузка ...
|
|
| 24 | Болт М16х40 | Болт М16х40 |
Загрузка ...
|
|
| 25 | Шайба ШП16 | Шайба ШП16 |
Загрузка ...
|
|
| 26 | 952-3407010 | Кронштейн |
Загрузка ...
|
|
| 27 | 952-3407100-01 | Шланг |
Загрузка ...
|
|
| 28 | НШ10-3-А | Насос |
Загрузка ...
|
|
| 29 | Кольцо 017-022-30-1-4 | Кольцо 017-022-30-1-4 |
Загрузка ...
|
|
| 30 | Болт М8х35 | Болт М8х35 |
Загрузка ...
|
|
| 31 | Ф80-3407760 | Маслопровод |
Загрузка ...
|
|
| 32 | 85-3407102 | Кронштейн |
Загрузка ...
|
|
| 33 | 85-3407102 | Кронштейн |
Загрузка ...
|
|
| 34 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 35 | Болт М10х25 | Болт М10х25 |
Загрузка ...
|
|
| 36 | 1220-3407060 | Маслопровод |
Загрузка ...
|
|
| 37 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 38 | 85-3407105 | Болт |
Загрузка ...
|
|
| 39 | 85-3407110 | Штуцер |
Загрузка ...
|
|
| 40 | Хомут 16-25 Норма | Хомут 16-25 Норма |
Загрузка ...
|
|
| 41 | 70-3407047 | Шланг |
Загрузка ...
|
|
| 42 | 85-3407113 | Гайка |
Загрузка ...
|
|
| 43 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 44 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 45 | Ф80-3407690 | Штуцер |
Загрузка ...
|
|
| 46 | 85-3407332 | Шланг |
Загрузка ...
|
|
| 47 | 80-4600015Б-09 | Бак гидросистемы |
Загрузка ...
|
|
| 48 | LАGС100-14/09-2 | Насос-дозатор |
Загрузка ...
|
|
| 48 | ОSРС100ОN150-1151 | Насос-дозатор |
Загрузка ...
|
|
| 48 | SUВ100-100-160-1 | Насос-дозатор |
Загрузка ...
|
|
| 49 | 80-4801200 | Кран блокировки |
Загрузка ...
|
|
| 50 | 40-4607038А | Шайба |
Загрузка ...
|
|
| 51 | 40-4607032 | Болт |
Загрузка ...
|
|
| 52 | Ф80-3407750 | Штуцер |
Загрузка ...
|
|
| 53 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 54 | 85-3407470 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
