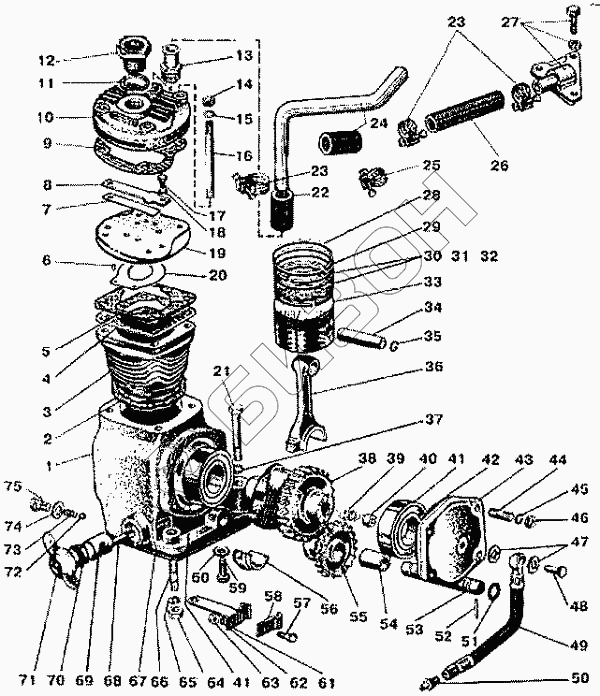

Графический каталог запасных частей к технике: МТЗ-900. Компрессор. Установка компрессора
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.01.250-А | А29.01.250-А | Валик управления |
Загрузка ...
|
|
| Болт М8х25 | Болт М8х25 | Болт М8х25 |
Загрузка ...
|
|
| А29.01.200-А | А29.01.200-А | Шестерня со втулкой в сборе |
Загрузка ...
|
|
| А29.05.170 | А29.05.170 | Шатун |
Загрузка ...
|
|
| Шайба ШП8 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 245-3509214 | 245-3509214 | Прокладка |
Загрузка ...
|
|
| А29.05.100 | А29.05.100 | Поршень и шатун |
Загрузка ...
|
|
| 240-3509157 | 240-3509157 | Прокладка |
Загрузка ...
|
|
| А29.01.180 | А29.01.180 | Поршневые кольца (комплект) |
Загрузка ...
|
|
| А29.05.000-05 | А29.05.000-05 | Компрессор |
Загрузка ...
|
|
| 1 | А29.01.001-01 | Картер |
Загрузка ...
|
|
| 2 | А29.01.006 | Прокладка |
Загрузка ...
|
|
| 3 | А29.05.006-01 | Цилиндр |
Загрузка ...
|
|
| 4 | А29.05.004-01 | Прокладка |
Загрузка ...
|
|
| 5 | А29.05.005-01 | Прокладка верхняя |
Загрузка ...
|
|
| 6 | Штифт 2,5-6х12 | Штифт 2,5-6х12 |
Загрузка ...
|
|
| 7 | А29.05.042 | Клапан нагнетательный |
Загрузка ...
|
|
| 8 | А29.05.043 | Ограничитель |
Загрузка ...
|
|
| 9 | А29.05.004-01 | Прокладка |
Загрузка ...
|
|
| 10 | А29.05.005-01 | Прокладка верхняя |
Загрузка ...
|
|
| 11 | А29.01.064 | Прокладка |
Загрузка ...
|
|
| 12 | А29.01.053-01 | Пробка |
Загрузка ...
|
|
| 13 | А29.01.059-01 | Штуцер |
Загрузка ...
|
|
| 14 | Гайка М8х1 | Гайка М8х1 |
Загрузка ...
|
|
| 15 | Шайба ШЧ8 | Шайба ШЧ8 |
Загрузка ...
|
|
| 16 | А29.01.023-01 | Шпилька |
Загрузка ...
|
|
| 17 | Болт М6х10 | Болт М6х10 |
Загрузка ...
|
|
| 18 | Шайба ШП6 | Шайба ШП6 |
Загрузка ...
|
|
| 19 | А29.05.041-01 | Плита |
Загрузка ...
|
|
| 20 | А29.05.001 | Клапан всасывающий |
Загрузка ...
|
|
| 21 | Болт М10х45 | Болт М10х45 |
Загрузка ...
|
|
| 22 | 18-30-50-1(10) | Рукав-деталь |
Загрузка ...
|
|
| 23 | ХС-26.019 | Хомут |
Загрузка ...
|
|
| 23 | ХЧП10.019 | Хомут стяжной |
Загрузка ...
|
|
| 24 | 242-3509211 | Труба |
Загрузка ...
|
|
| 25 | ХС-78.019 | Хомут |
Загрузка ...
|
|
| 25 | ХЧП10.03.019 | Хомут |
Загрузка ...
|
|
| 26 | 18-30-155-1(10) | Рукав-деталь |
Загрузка ...
|
|
| 27 | 240-3509212Б | Патрубок |
Загрузка ...
|
|
| 28 | А27.02.03.007 | Кольцо компрессионное |
Загрузка ...
|
|
| 29 | А27.02.03.008 | Кольцо компрессионное |
Загрузка ...
|
|
| 30 | А27.12.40.509 | Сегмент |
Загрузка ...
|
|
| 31 | А27.12.40.510 | Расширитель |
Загрузка ...
|
|
| 32 | А27.12.40.511 | Расширитель |
Загрузка ...
|
|
| 33 | А29.05.101 | Поршень |
Загрузка ...
|
|
| 34 | А29.05.103 | Палец поршневой |
Загрузка ...
|
|
| 35 | А29.05.102 | Кольцо стопорное |
Загрузка ...
|
|
| 36 | А29.05.171 | Шатун |
Загрузка ...
|
|
| 37 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 38 | А29.01.004 | Вал коленчатый |
Загрузка ...
|
|
| 39 | А29.01.013А | Пружина |
Загрузка ...
|
|
| 40 | А29.01.019 | Уплотнитель крышки |
Загрузка ...
|
|
| 41 | Шарикоподшипник 207 | Шарикоподшипник 207 |
Загрузка ...
|
|
| 42 | А29.01.009 | Прокладка |
Загрузка ...
|
|
| 43 | А29.01.003-01 | Крышка |
Загрузка ...
|
|
| 44 | Шпилька М8х То/6g х18 | Шпилька М8х То/6g х18 |
Загрузка ...
|
|
| 45 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 46 | Гайка М8 | Гайка М8 |
Загрузка ...
|
|
| 47 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 48 | 36-1104787 | Болт |
Загрузка ...
|
|
| 49 | 240-3509150 | Маслопровод |
Загрузка ...
|
|
| 50 | 240-3509232 | Штуцер |
Загрузка ...
|
|
| 51 | 014-018-25-2-1 | Кольцо |
Загрузка ...
|
|
| 52 | Штифт 4С3х28 | Штифт 4С3х28 |
Загрузка ...
|
|
| 53 | А29.01.301-01 | Ось |
Загрузка ...
|
|
| 54 | А29.01.202-А | Втулка |
Загрузка ...
|
|
| 55 | А29.01.201-А | Шестерня |
Загрузка ...
|
|
| 56 | А29.05.172 | Крышка шатуна |
Загрузка ...
|
|
| 57 | Болт М6х16 | Болт М6х16 |
Загрузка ...
|
|
| 58 | 240-3509159 | Скоба |
Загрузка ...
|
|
| 59 | Болт М8х35 | Болт М8х35 |
Загрузка ...
|
|
| 60 | А29.05.173 | Шайба |
Загрузка ...
|
|
| 61 | 240-3509158 | Хомут |
Загрузка ...
|
|
| 62 | Шайба ШП6 | Шайба ШП6 |
Загрузка ...
|
|
| 63 | Гайка М6 | Гайка М6 |
Загрузка ...
|
|
| 64 | Гайка М10 | Гайка М10 |
Загрузка ...
|
|
| 65 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 66 | Шпилька 2М10х28 | Шпилька 2М10х28 |
Загрузка ...
|
|
| 67 | 240-3509037-А | Прокладка |
Загрузка ...
|
|
| 68 | А29.01.253 | Палец |
Загрузка ...
|
|
| 69 | А29.01.251-А | Валик |
Загрузка ...
|
|
| 70 | 020-025-30-2-1 | Кольцо |
Загрузка ...
|
|
| 71 | А29.01.252-А | Рычаг |
Загрузка ...
|
|
| 72 | Шарик 8,0-100 | Шарик 8,0-100 |
Загрузка ...
|
|
| 73 | Пружина 310 | Пружина 310 |
Загрузка ...
|
|
| 74 | А29.01.017 | Прокладка |
Загрузка ...
|
|
| 75 | Болт М10 | Болт М10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
