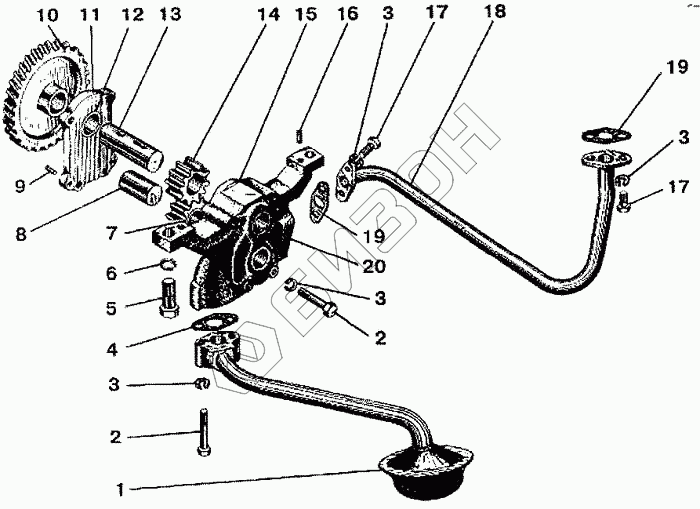

Графический каталог запасных частей к технике: МТЗ-900. Масляный насос
1
2
2
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1403150 | 240-1403150 | Крышка со втулкой в сборе |
Загрузка ...
|
|
| 50-1403010-Б1-02 | 50-1403010-Б1-02 | Насос масляный |
Загрузка ...
|
|
| А57.03.028-А | А57.03.028-А | Втулка |
Загрузка ...
|
|
| 1 | 240-1402010-А2 | Маслоприемник |
Загрузка ...
|
|
| 2 | Болт М8х50 | Болт М8х50 |
Загрузка ...
|
|
| 3 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 4 | 50-1402053 | Прокладка |
Загрузка ...
|
|
| 5 | Болт М12х30 | Болт М12х30 |
Загрузка ...
|
|
| 6 | Шайба ШП120 | Шайба ШП120 |
Загрузка ...
|
|
| 7 | 50-1403115-Б | Шестерня |
Загрузка ...
|
|
| 8 | 50-1403125-Б | Палец |
Загрузка ...
|
|
| 9 | 50-1403233 | Штифт |
Загрузка ...
|
|
| 10 | 240-1403228 | Шестерня |
Загрузка ...
|
|
| 11 | 240-1403155 | Крышка |
Загрузка ...
|
|
| 12 | А57.03.026А | Втулка |
Загрузка ...
|
|
| 13 | 50-1403052-В | Валик |
Загрузка ...
|
|
| 14 | 50-1403075-В | Шестерня |
Загрузка ...
|
|
| 15 | 240-1403025 | Корпус |
Загрузка ...
|
|
| 16 | 240-1002044 | Штифт |
Загрузка ...
|
|
| 17 | Болт М8х20 | Болт М8х20 |
Загрузка ...
|
|
| 18 | 50-1403015-А1 | Патрубок |
Загрузка ...
|
|
| 19 | 50-1403033 | Прокладка |
Загрузка ...
|
|
| 20 | А59.03.027-А | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
