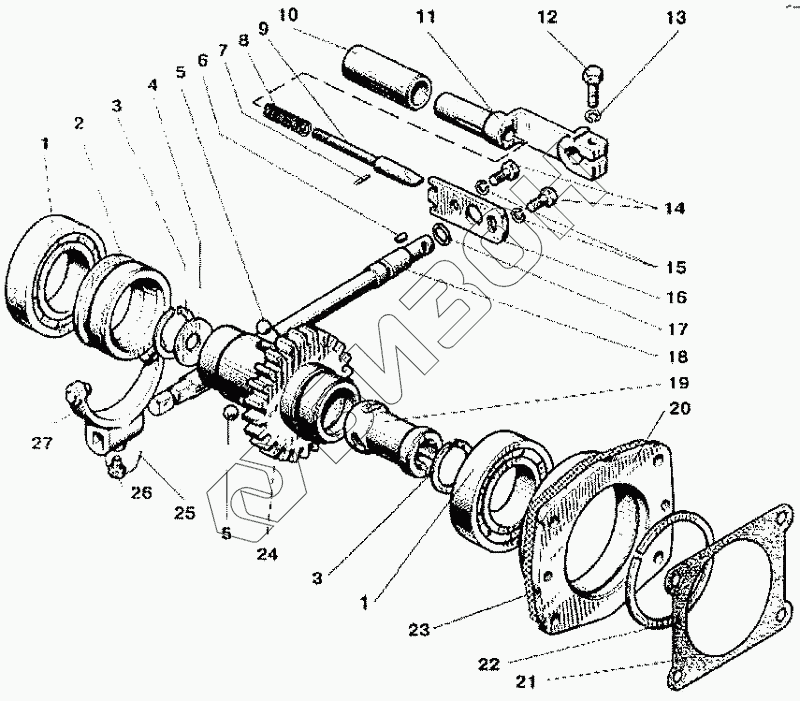

Графический каталог запасных частей к технике: МТЗ-900. Привод насоса
1
1
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 36-1022070 | 36-1022070 | Рукоятка в сборе |
Загрузка ...
|
|
| 80-4604010 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 1 | Подшипник 210 | Подшипник 210 |
Загрузка ...
|
|
| 2 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 3 | Кольцо В40 | Кольцо В40 |
Загрузка ...
|
|
| 4 | 70-1108179 | Шайба |
Загрузка ...
|
|
| 5 | 11.113-100 | Шарик ГОСТ 5722-81 |
Загрузка ...
|
|
| 6 | Шпонка 3х5 | Шпонка 3х5 |
Загрузка ...
|
|
| 7 | Штифт 4С3х16 | Штифт 4С3х16 |
Загрузка ...
|
|
| 8 | 36-1022074 | Пружина |
Загрузка ...
|
|
| 9 | 36-1022073 | Фиксатор |
Загрузка ...
|
|
| 10 | 36-1022072 | Стакан |
Загрузка ...
|
|
| 11 | 36-1022071 | Рукоятка |
Загрузка ...
|
|
| 12 | Болт М10х30 | Болт М10х30 |
Загрузка ...
|
|
| 13 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 14 | Болт М8х16 | Болт М8х16 |
Загрузка ...
|
|
| 15 | Шайба ШП8 | Шайба ШП8 |
Загрузка ...
|
|
| 16 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 17 | Кольцо 013-017-25-2-2 | Кольцо 013-017-25-2-2 |
Загрузка ...
|
|
| 18 | 85-4604016 | Вал |
Загрузка ...
|
|
| 19 | 85-4604012 | Втулка |
Загрузка ...
|
|
| 20 | 50-4604036 | Стакан |
Загрузка ...
|
|
| 21 | 36-1022054А | Прокладка |
Загрузка ...
|
|
| 22 | Кольцо 2В90 | Кольцо 2В90 |
Загрузка ...
|
|
| 23 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 24 | 80-4604032 | Шестерня |
Загрузка ...
|
|
| 25 | Проволока 1,0х150 | Проволока 1,0х150 |
Загрузка ...
|
|
| 26 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 27 | 85-4604030 | Вилка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
