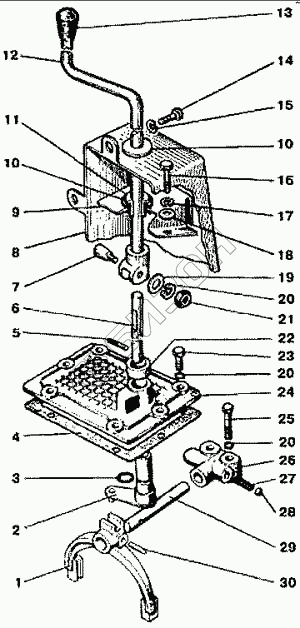

Графический каталог запасных частей к технике: МТЗ-900. Управление понижающим редуктором
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 74-1723010 | 74-1723010 | Управление редуктором |
Загрузка ...
|
|
| 80-1723065 | 80-1723065 | Рычаг |
Загрузка ...
|
|
| 1 | 74-1723043 | Вилка |
Загрузка ...
|
|
| 2 | 74-1723140 | Рычаг |
Загрузка ...
|
|
| 3 | Кольцо 020-025-30-1-4 | Кольцо 020-025-30-1-4 |
Загрузка ...
|
|
| 4 | 50-1601347 | Прокладка |
Загрузка ...
|
|
| 5 | Шплинт 6х36 | Шплинт 6х36 |
Загрузка ...
|
|
| 6 | 70-1723024 | Стержень |
Загрузка ...
|
|
| 7 | 70-1723063 | Клин |
Загрузка ...
|
|
| 8 | 80-6700370 | Кожух |
Загрузка ...
|
|
| 9 | 80-6702291 | Накладка |
Загрузка ...
|
|
| 10 | 70-3723024 | Втулка |
Загрузка ...
|
|
| 11 | 70-4605308-Б | Втулка |
Загрузка ...
|
|
| 12 | 80-1723060 | Рычаг |
Загрузка ...
|
|
| 13 | Рукоятка 16-143-5 | Рукоятка 16-143-5 |
Загрузка ...
|
|
| 14 | Болт М6х20 | Болт М6х20 |
Загрузка ...
|
|
| 15 | Шайба ШП6 | Шайба ШП6 |
Загрузка ...
|
|
| 16 | Болт М6х14 | Болт М6х14 |
Загрузка ...
|
|
| 17 | Шайба ШП6 | Шайба ШП6 |
Загрузка ...
|
|
| 18 | Шайба ШЧ6 | Шайба ШЧ6 |
Загрузка ...
|
|
| 19 | Шайба ШЧ10 | Шайба ШЧ10 |
Загрузка ...
|
|
| 20 | Шайба ШП10 | Шайба ШП10 |
Загрузка ...
|
|
| 21 | Гайка регулировочная М10 | Гайка регулировочная М10 |
Загрузка ...
|
|
| 22 | 70-1723032 | Втулка |
Загрузка ...
|
|
| 23 | Болт М10х30 | Болт М10х30 |
Загрузка ...
|
|
| 24 | 70-1723015 | Крышка |
Загрузка ...
|
|
| 25 | Болт М10 | Болт М10 |
Загрузка ...
|
|
| 26 | 74-1723042 | Корпус |
Загрузка ...
|
|
| 27 | 50-1702148А | Пружина |
Загрузка ...
|
|
| 28 | Шарик 10,0-60 | Шарик 10,0-60 |
Загрузка ...
|
|
| 29 | 74-1723044 | Вал |
Загрузка ...
|
|
| 30 | Штифт 6х30 | Штифт 6х30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
