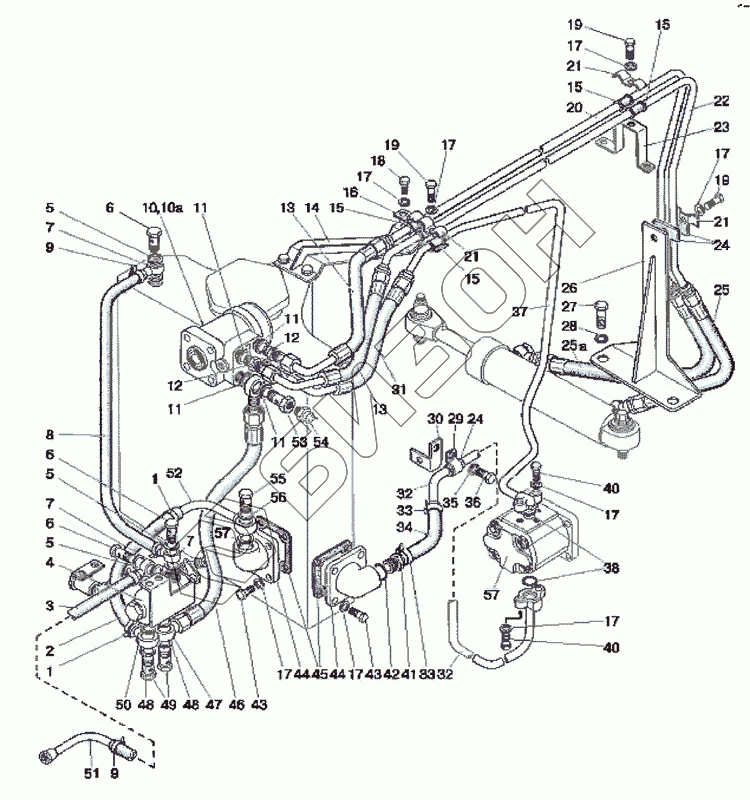

Графический каталог запасных частей к технике: МТЗ-900/920/950/952. Арматура рулевого управления
1
1
2
3
4
5
5
5
6
6
6
7
7
7
8
9
9
10
10
10
10
10а
10а
10а
10а
11
11
11
11
12
12
13
13
14
15
15
15
15
16
17
17
17
17
17
17
17
17
18
18
19
19
20
21
21
21
22
23
24
24
25
25а
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
40
40
41
42
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
57
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | НОРМА TORRO 16-25/9-C6W | Хомут |
Загрузка ...
|
|
| 2 | 85-3407332 | Шланг |
Загрузка ...
|
|
| 3 | 1021-4802062 | Рукав |
Загрузка ...
|
|
| 4 | 80-4801200-Б | Кран блокировки |
Загрузка ...
|
|
| 5 | Д18-055-А-01 | Кольцо |
Загрузка ...
|
|
| 6 | Д18-051 | Болт |
Загрузка ...
|
|
| 7 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 8 | 950-480262-01 | Шланг |
Загрузка ...
|
|
| 9 | НОРМА TORRO 12-20/9-C6W | Хомут |
Загрузка ...
|
|
| 10 | OSPC100ON150-1155 | Насос-дозатор |
Загрузка ...
|
|
| 10 | SUB100-140.200-1 | Насос-дозатор |
Загрузка ...
|
|
| 10 | LAGC100-10/200-140M01-100S | Насос-дозатор (при установке ПВМ с коническими редукторами) |
Загрузка ...
|
|
| 10 | Д100-14.20-02 | Насос-дозатор |
Загрузка ...
|
|
| 10а | OSPC160ON150G030 | Насос-дозатор |
Загрузка ...
|
|
| 10а | LAGC160-10/200-140M01-100S | Насос-дозатор |
Загрузка ...
|
|
| 10а | SUB160.140-200-1 | Насос-дозатор |
Загрузка ...
|
|
| 10а | Д100-14.20-02 | Насос-дозатор |
Загрузка ...
|
|
| 11 | Ф80-3407157 | Шайба |
Загрузка ...
|
|
| 12 | Ф80-3407134 | Штуцер |
Загрузка ...
|
|
| 13 | 680-4607140-05 | Рукав высокого давления |
Загрузка ...
|
|
| 14 | 890-3407131 | Кронштейн |
Загрузка ...
|
|
| 15 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 16 | 70-6804011 | Держатель |
Загрузка ...
|
|
| 17 | 8Т | Шайба |
Загрузка ...
|
|
| 18 | M8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 20 | 900-3407030 | Маслопровод |
Загрузка ...
|
|
| 21 | 70-3407146 | Планка |
Загрузка ...
|
|
| 22 | 900-3407040 | Маслопровод |
Загрузка ...
|
|
| 23 | 952-3407013 | Кронштейн |
Загрузка ...
|
|
| 24 | 70-4607158 | Прокладка |
Загрузка ...
|
|
| 25 | 952-3407100 | Рукав высокого давления |
Загрузка ...
|
|
| 25а | 952-3407100-04 | Рукав высокого давления |
Загрузка ...
|
|
| 26 | 102-3407010 | Кронштейн |
Загрузка ...
|
|
| 27 | M16-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 29 | 50-4607041 | Кронштейн |
Загрузка ...
|
|
| 30 | 85-3407102 | Кронштейн |
Загрузка ...
|
|
| 31 | 1522В-3407100-06 | Рукав высокого давления |
Загрузка ...
|
|
| 32 | Ф80-3407760 | Маслопровод |
Загрузка ...
|
|
| 33 | НОРМА TORRO 20-32/9-C6W | Хомут |
Загрузка ...
|
|
| 34 | 952-3407014 | Шланг |
Загрузка ...
|
|
| 35 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 36 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 37 | Ф80-3407510 | Маслопровод |
Загрузка ...
|
|
| 38 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 40 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | 952-3407050 | Штуцер |
Загрузка ...
|
|
| 42 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 43 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 45 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 46 | Н036.83.140 | Рукав высокого давления |
Загрузка ...
|
|
| 47 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 48 | 40-4607038-А-01 | Шайба |
Загрузка ...
|
|
| 49 | 40-4607032 | Болт |
Загрузка ...
|
|
| 50 | 1221-3407090 | Маслопровод |
Загрузка ...
|
|
| 51 | 70-4802040 | Маслопровод |
Загрузка ...
|
|
| 52 | 600-3407080-01 | Маслопровод |
Загрузка ...
|
|
| 53 | 85-3407105-02 | Болт |
Загрузка ...
|
|
| 54 | ДАДМ-03М | Датчик |
Загрузка ...
|
|
| 55 | 40-4607037 | Болт |
Загрузка ...
|
|
| 56 | 40-4607033-А-01 | Шайба |
Загрузка ...
|
|
| 57 | НШ10Ж-3Л | Насос шестеренный |
Загрузка ...
|
|
| 57 | НШ10Г-3Л | Насос шестеренчатый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
